ผู้จัดจำหน่ายกล่องสาขาที่เชื่อถือได้จากโรงงานในจีน

กล่องแยกสายไฟประเภทต่างๆ มีอะไรบ้าง และฉันจะเลือกกล่องที่เหมาะสมได้อย่างไร

กลุ่มผลิตภัณฑ์ Cable Branch Box ที่ครอบคลุมของ Jinhand ได้รับการออกแบบมาเพื่อรองรับสถานการณ์การใช้งานที่หลากหลาย การทำความเข้าใจหมวดหมู่ต่างๆ เป็นขั้นตอนแรกในการตัดสินใจเลือกอย่างมีข้อมูล:

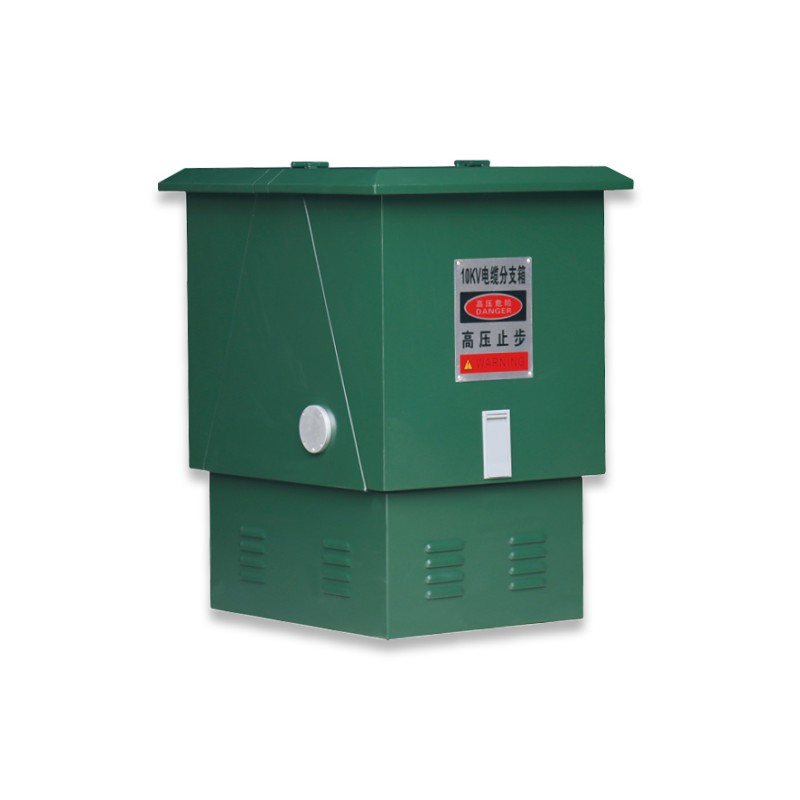

1. กล่องแยกสายไฟหุ้มฉนวนขนาดกะทัดรัด (เช่น ซีรีส์ DFW)

(1) แนวคิดหลัก

อุปกรณ์เหล่านี้เป็นอุปกรณ์พื้นฐานที่มีความน่าเชื่อถือสูงสำหรับการต๊าปสายเคเบิล ประกบ และเชื่อมต่อสายเคเบิลขั้นพื้นฐาน พวกเขามุ่งเน้นไปที่ความปลอดภัย ความทนทาน และความสะดวกในการเข้าถึง

(2) คุณสมบัติเชิงลึก

ก. ฉนวนขั้นสูง: อาจใช้ฉนวนอากาศ ผ้าห่อหุ้มฉนวนแข็ง หรือบัสบาร์แบบห่อหุ้มเพื่อความปลอดภัยและความกะทัดรัด
ข. การเข้าถึงตามหลักสรีรศาสตร์: การออกแบบสองทิศทางหรือหลายประตูที่มีมุมเปิดกว้างช่วยให้เข้าถึงการต่อสายเคเบิลและการตรวจสอบได้โดยไม่มีสิ่งกีดขวาง
ค. ระบบการเชื่อมต่อแบบโมดูลาร์: ใช้ระบบขั้วต่อแบบเกลียวที่ได้มาตรฐาน (เช่น ขั้วต่อ T, ขั้วต่อข้อศอก) ที่พิกัด 200A หรือ 630A เพื่อให้มั่นใจถึงการเชื่อมต่อที่เชื่อถือได้และทำซ้ำได้
ง. การกำหนดเฟสและการติดฉลากที่ชัดเจน: เค้าโครงภายในได้รับการออกแบบมาเพื่อการแยกเฟสที่ชัดเจน (A, B, C) และรวมถึงการติดฉลากถาวรและอ่านง่ายเพื่อการทำงานที่ปราศจากข้อผิดพลาด

สถานการณ์การใช้งานที่เหมาะสมที่สุด
จุดแยกสายเคเบิลในเขตที่อยู่อาศัยในเมือง
เครื่องป้อนจากสถานีย่อยหลักไปยังอาคารโรงงานหลายแห่งภายในสวนอุตสาหกรรม
จุดเชื่อมต่อในระบบรวบรวมพลังงานลมหรือโซลาร์ฟาร์ม
แอปพลิเคชันใดๆ ที่ต้องการโหนดการเชื่อมต่อที่แข็งแกร่ง บำรุงรักษาง่าย และประหยัดพื้นที่

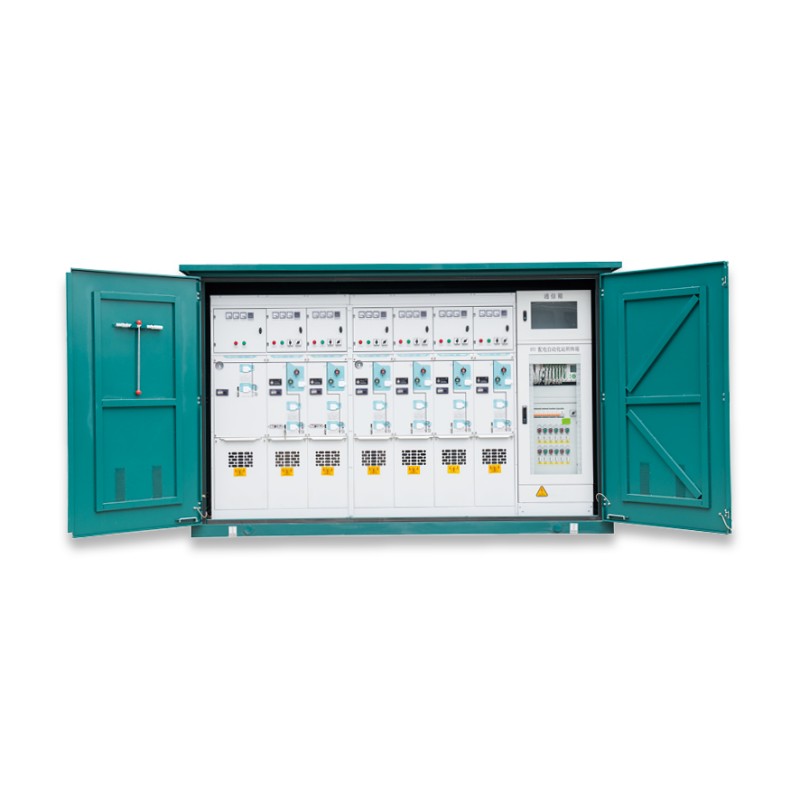

2. สถานีสวิตช์อัจฉริยะสำเร็จรูปกลางแจ้ง (เช่น ซีรี่ส์ XGW)

(1) แนวคิดหลัก
เหล่านี้เป็นโซลูชันครบวงจรขั้นสูงที่รวมสวิตช์เกียร์หลัก การป้องกัน การควบคุม และการสื่อสารไว้ในกล่องเดียวที่ทนทานต่อสภาพอากาศและสำเร็จรูป สิ่งเหล่านี้แสดงถึงวิวัฒนาการของ Branch Box แบบดั้งเดิมให้กลายเป็นสินทรัพย์กริดอัจฉริยะ

(2) คุณสมบัติเชิงลึก
ก. ระบบหลักแบบครบวงจร: สามารถรวมสวิตช์โหลด, SF6 หรือเซอร์กิตเบรกเกอร์สุญญากาศ, ชุดฟิวส์-สวิตช์, หม้อแปลง และบัสบาร์ในรูปแบบที่กะทัดรัด
ข. ระบบรองที่ครอบคลุม:ตู้ควบคุมแบบมีสายที่ติดตั้งจากโรงงานและมีรีเลย์ป้องกัน, PLC, ตัวประมวลผลการสื่อสาร (FTU/DTU), อุปกรณ์วัดแสง และอินเทอร์เฟซ SCADA
ค. การออกแบบที่ปราศจากวิศวกรรมโยธา: ฐานคอนกรีตสำเร็จรูปหรือโครงเหล็กขนาดกะทัดรัดช่วยให้ติดตั้งได้รวดเร็ว ลดเวลาและต้นทุนการก่อสร้างในสถานที่ได้อย่างมาก
ง. พร้อมใช้งานกริดอัจฉริยะ: ติดตั้ง IED ตามมาตรฐาน IEC 61850 ซึ่งรองรับการควบคุมระยะไกล การตรวจจับข้อผิดพลาด การแยก และการกู้คืนบริการ (FDIR) การตรวจสอบโหลด และการบันทึกข้อมูล

สถานการณ์การใช้งานในอุดมคติ:
วงแหวนหน่วยหลัก (RMU) ในเครือข่ายการกระจายรองในเมือง
สถานีย่อยขนาดกะทัดรัดสำหรับอาคารพาณิชย์ โรงพยาบาล หรือศูนย์ข้อมูล
แหล่งจ่ายไฟชั่วคราวหรือถาวรสำหรับสถานที่ก่อสร้าง กิจกรรม หรือการทำเหมือง
โครงการระบบกริดอัตโนมัติที่ต้องการการตรวจสอบและควบคุมจากระยะไกล

3. หน่วยหลักของวงแหวนหุ้มฉนวนแก๊ส (GIS):

(1) แนวคิดหลัก
การใช้ SF6 หรือก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมเป็นฉนวนและตัวกลางในการดับอาร์ค หน่วยเหล่านี้นำเสนอความกะทัดรัด ความน่าเชื่อถือ และภูมิคุ้มกันต่อสิ่งแวดล้อมขั้นสูงสุด ชิ้นส่วนที่มีกระแสไฟฟ้าทั้งหมดจะถูกปิดผนึกไว้ในถังสแตนเลสที่มีแรงดัน

(2) ข้อได้เปรียบที่สำคัญ
มีขนาดเล็กมาก ไม่ต้องบำรุงรักษาเลยสำหรับระบบหลัก เหมาะสำหรับพื้นที่เสี่ยงน้ำท่วม พื้นที่ชายฝั่ง หรือสภาพแวดล้อมที่มีมลพิษสูง

เครื่องบูชาของจินแฮนด์
แม้ว่าจะไม่ได้ให้รายละเอียดอย่างชัดเจนในไฟล์ที่ให้มา แต่ในฐานะผู้ผลิตสวิตช์เกียร์ไฟฟ้าแรงสูงชั้นนำ Jinhand มีเทคโนโลยีในการจัดหา RMU ขนาดกะทัดรัดประเภท GIS ซึ่งเป็นรุ่นพรีเมียมของ Branch Box อัจฉริยะ

จะเลือกกล่องสาขาเคเบิลที่สมบูรณ์แบบได้อย่างไร

การเลือกกล่องสาขาที่ถูกต้องเป็นการตัดสินใจที่มีหลายแง่มุม ปฏิบัติตามคำแนะนำที่ครอบคลุมนี้ และใช้ประโยชน์จากคำปรึกษาด้านวิศวกรรมฟรีของ Jinhand

1. วิเคราะห์พารามิเตอร์ทางไฟฟ้าของเครือข่ายของคุณ

(1) แรงดันไฟฟ้าของระบบ: ยืนยันแรงดันไฟฟ้าที่ระบุ (เช่น 12kV, 24kV) ช่วงมาตรฐานของ Jinhand ครอบคลุม 12kV
(2) กระแสโหลดปกติและสูงสุด: คำนวณตามโหลดและความหลากหลายที่เชื่อมต่อ ผลิตภัณฑ์ของเรารองรับกระแสตั้งแต่ 200A ถึง 630A สำหรับตัวป้อน
(3) การวิเคราะห์ระดับความผิดปกติ: กำหนดกระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง สิ่งนี้จะกำหนดช่วงเวลาสั้น ๆ ที่ทนต่อกระแสไฟฟ้า (Icw) และความสามารถในการสร้าง/ทำลาย

2. กำหนดฟังก์ชันและการกำหนดค่าหลักที่จำเป็น

(1) ความต้องการการสลับและการป้องกัน
การเชื่อมต่ออย่างง่ายเท่านั้น? เลือกกล่องแยกฉนวนพื้นฐาน (ประเภท DFW)
(2) ต้องการการแยกตัวในพื้นที่หรือไม่ ระบุกล่องที่มีสวิตช์แบ่งโหลด
(3) ต้องการการหยุดชะงักและการป้องกันข้อผิดพลาดหรือไม่ เลือกใช้สถานีอัจฉริยะที่มีเซอร์กิตเบรกเกอร์หรือฟิวส์-สวิตช์ผสมกัน (ประเภท XGW)

3. ดำเนินการประเมินไซต์อย่างละเอียด

(1) ข้อจำกัดด้านพื้นที่: วัดรอยเท้าที่มีอยู่อย่างแม่นยำ
(2) อุณหภูมิแวดล้อม: ช่วงมาตรฐานคือ -25°C ถึง +40°C; มีช่วงกว้างขึ้น
(3) ระดับความสูง: การออกแบบมาตรฐานสำหรับ ≤2000m การลดพิกัดหรือการออกแบบพิเศษที่จำเป็นสำหรับระดับความสูงที่สูงขึ้น

4. ประเมินความต้องการบูรณาการระบบกริดอัจฉริยะและระบบอัตโนมัติ

(1) การตรวจสอบ: คุณต้องการการอ่านค่าแรงดัน กระแส พลังงาน อุณหภูมิจากระยะไกลหรือไม่?
(2) การควบคุม: คุณต้องการคำสั่งเปิด/ปิดระยะไกลหรือไม่?
(3) ระบบอัตโนมัติ: คุณต้องการป้อนอัตโนมัติ (FA) สำหรับการแยกข้อผิดพลาดและการกู้คืนหรือไม่?
(4) การสื่อสาร:ระบุโปรโตคอลที่จำเป็น: IEC 61850, DNP3.0, Modbus RTU/TCP, IEC 60870-5-101/104

ข้อมูลจำเพาะทางเทคนิคที่สำคัญและเกณฑ์มาตรฐานประสิทธิภาพของกล่องสาขา Jinhand คืออะไร

คุณภาพเป็นปริมาณ ต่อไปนี้เป็นข้อกำหนดโดยละเอียดที่กำหนดประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ของเรา

ตารางพารามิเตอร์ทางเทคนิคโดยละเอียด:

ตัวชี้วัดการประกันคุณภาพเพิ่มเติม:

(1) การปฏิบัติตามการทดสอบประเภท: ผลิตภัณฑ์ของเราได้รับการออกแบบให้ตรงตามมาตรฐาน GB/T 11022, GB 3906 (สำหรับสิ่งที่ปิดล้อมด้วยโลหะ) และมาตรฐานซีรีส์ IEC 62271 อ้างอิง
(2) Sealed for Life (ตัวเลือก GIS): สำหรับโมดูลที่หุ้มฉนวนก๊าซ รับประกันอัตราการรั่วไหลต่อปี < 0.5% ต่อปี โดยมีช่วงการบริการเกิน 30 ปี
(3) ความต้านทานการกัดกร่อน: ตู้กลางแจ้งผ่านการทดสอบสเปรย์เกลือ ≥1,000 ชั่วโมง (ASTM B117) เพื่อให้มั่นใจว่ามีอายุการใช้งานยาวนานในสภาพแวดล้อมที่รุนแรง

นอกเหนือจากผลิตภัณฑ์: Jinhand ให้บริการเสริมอะไรบ้าง?

เราเป็นพันธมิตรด้านโซลูชัน ไม่ใช่แค่ผู้จำหน่ายผลิตภัณฑ์ บริการของเราประกอบด้วย:

1. วิศวกรรมโครงการที่ครอบคลุม

การศึกษาการไหลของโหลดและการลัดวงจรฟรี การตรวจสอบไดอะแกรมบรรทัดเดียว (SLD) และการเตรียมรายการวัสดุ (BOM) ฉบับสมบูรณ์

2. ความช่วยเหลือด้านการสร้างแบบจำลองและเค้าโครง 3 มิติ

เราสามารถจัดหาโมเดล 3 มิติของอุปกรณ์ของเราสำหรับการบูรณาการการออกแบบโยธาและไฟฟ้าของคุณได้

3. การทดสอบการยอมรับจากโรงงาน (FAT)

คุณหรือตัวแทนของคุณสามารถเยี่ยมชมโรงงานของเราในประเทศจีนเพื่อดูการทดสอบตามปกติ (ความทนทานต่อความถี่ของกำลัง การทำงานทางกลไก การทดสอบการทำงานของรีเลย์ป้องกัน) และตรวจสอบกระบวนการควบคุมคุณภาพ

4. แพคเกจเอกสารโดยละเอียด

มาพร้อมกับทุกคำสั่งซื้อ: แบบร่างการจัดเตรียมทั่วไป แผนผังสายไฟ คู่มือการใช้งาน ใบรับรองการทดสอบ และใบรับรองวัสดุสำหรับส่วนประกอบหลัก

5. การกำกับดูแลในสถานที่และการสนับสนุนการว่าจ้าง

เราสามารถส่งวิศวกรที่มีประสบการณ์ไปยังไซต์ของคุณเพื่อดูแลการติดตั้ง คำแนะนำการสิ้นสุดสายเคเบิล การตรวจสอบสายไฟรอง และการทดสอบการทำงาน

6. โครงการฝึกอบรมเชิงปฏิบัติการ

เซสชันการฝึกอบรมที่ปรับให้เหมาะสมสำหรับเจ้าหน้าที่ปฏิบัติการและบำรุงรักษาของคุณ ครอบคลุมภาพรวมของอุปกรณ์ การทำงานปกติ/ผิดปกติ การบำรุงรักษาตามปกติ และการแก้ไขปัญหาเบื้องต้น

7. ห่วงโซ่อุปทานอะไหล่ทั่วโลก

เรารักษาสินค้าคงคลังเชิงกลยุทธ์ของชิ้นส่วนอะไหล่ทั่วไป และเสนอช่องทางการจัดหาที่โปร่งใสเพื่อการสนับสนุนในระยะยาว

อะไรคือความแตกต่างระหว่างกล่องสาขา/RMU แบบหุ้มฉนวนอากาศและแบบหุ้มฉนวนแก๊ส (GIS)

ฉนวนอากาศ (AIS): ชิ้นส่วนที่มีไฟฟ้าจะถูกแยกออกจากกันด้วยช่องว่างอากาศและฉนวนแข็ง (เช่น อีพ็อกซี่) ต้องใช้พื้นที่ภายในเพิ่มขึ้นเพื่อเคลียร์ แต่โดยทั่วไปจะตรวจสอบได้ง่ายกว่าและมีต้นทุนเริ่มแรกต่ำกว่า หุ้มฉนวนด้วยแก๊ส (GIS): ชิ้นส่วนที่มีกระแสไฟฟ้าถูกบรรจุไว้ในถังปิดผนึกซึ่งบรรจุด้วย SF6 หรือก๊าซที่คล้ายกัน ซึ่งมีคุณสมบัติเป็นฉนวนและการดับอาร์กได้ดีเยี่ยม มีขนาดกะทัดรัดเป็นพิเศษ ไม่ต้องบำรุงรักษาสำหรับระบบหลัก และต้านทานการปนเปื้อนต่อสิ่งแวดล้อม ตัวเลือกขึ้นอยู่กับความต้องการด้านพื้นที่ สภาพแวดล้อม และต้นทุนตลอดอายุการใช้งาน

คุณจะมั่นใจในคุณภาพของปลายสายเคเบิลและการเชื่อมต่อภายในกล่องได้อย่างไร?

เราใช้มาตรการหลายประการ: 1) การตัดเฉือนที่มีความแม่นยำ: แผ่นเชื่อมต่อและบัสบาร์ได้รับการตัดเฉือนอย่างแม่นยำเพื่อความเรียบ 2) แรงบิดที่ระบุ: เราจัดเตรียมข้อกำหนดแรงบิดโดยละเอียดสำหรับการเชื่อมต่อแบบสลักเกลียวทั้งหมด 3) คอนแทคเพสต์: เราขอแนะนำและสามารถจัดหาคอนแทคคอนแทคไฟฟ้าคุณภาพสูงเพื่อลดความต้านทานและป้องกันการเกิดออกซิเดชัน 4) การตรวจสอบด้วยภาพความร้อน: ในระหว่าง FAT ของเรา เราสามารถสแกนภาพความร้อนภายใต้โหลดเพื่อตรวจสอบอุณหภูมิที่เพิ่มขึ้นสม่ำเสมอตลอดการเชื่อมต่อ
