Packaged Substation หรือที่เรียกว่าสถานีย่อยขนาดกะทัดรัดหรือสำเร็จรูปเป็นหน่วยจำหน่ายไฟฟ้าแบบครบวงจรที่ผสมผสานกันสวิตช์เกียร์ไฟฟ้าแรงสูง, หม้อแปลงไฟฟ้าแผงจ่ายไฟแรงดันต่ำ และอุปกรณ์เสริมภายในตู้เดียวที่ประกอบจากโรงงาน Jinhand ในฐานะผู้ผลิตและซัพพลายเออร์ชั้นนำของจีน ได้ออกแบบโซลูชันสถานีย่อยแบบบรรจุกล่องที่แข็งแกร่งเหล่านี้เพื่อการปรับใช้อย่างรวดเร็ว ความปลอดภัยที่เหนือกว่า และประสิทธิภาพพื้นที่ที่เหมาะสมที่สุด ทำให้โซลูชันเหล่านี้เหมาะสำหรับโครงข่ายในเมือง สวนอุตสาหกรรม ชุมชนที่อยู่อาศัย โรงไฟฟ้าพลังงานหมุนเวียน ท่าเรือ ไซต์เหมืองแร่ และโครงการก่อสร้างชั่วคราวทั่วโลก
สถานีย่อยแบบแพ็กเกจทำหน้าที่เป็นโหนดสำคัญในการจ่ายพลังงาน โดยเปลี่ยนไฟฟ้าแรงสูงขาเข้า (เช่น 11kV หรือ 33kV) ไปเป็นพลังงานแรงดันต่ำที่ใช้งานได้ (400/230V) สำหรับผู้บริโภคขั้นสุดท้าย การออกแบบที่บูรณาการช่วยลดการประกอบในสถานที่ที่กว้างขวาง ทำให้มั่นใจได้ว่าโซลูชัน Plug-and-Play จะช่วยลดเวลาและต้นทุนในการติดตั้งได้อย่างมาก แต่คุณจะเลือก Packaged Substation ที่เหมาะกับความต้องการเฉพาะของคุณได้อย่างไร?
การเลือกสถานีย่อยแบบแพ็กเกจที่เหมาะสมที่สุดจำเป็นต้องมีการประเมินปัจจัยสำคัญหลายประการอย่างรอบคอบ โปรไฟล์โหลดของคุณและความจุของหม้อแปลงที่ต้องการคืออะไร? (Jinhand ให้บริการ 50 kVA ถึง 2,500 kVA) ข้อกำหนดการเชื่อมต่อกริดและระดับแรงดันไฟฟ้าคืออะไร? (ฟีดวงแหวนหลักหรือแนวรัศมี) สภาพแวดล้อมเป็นอย่างไร? (ในร่ม กลางแจ้ง ชายฝั่ง ทะเลทราย หรือสภาพอากาศหนาวเย็น) พื้นที่เป็นข้อจำกัด จำเป็นต้องมีการออกแบบที่กะทัดรัดหรือเป็นคอนเทนเนอร์หรือไม่? จำเป็นต้องมีระบบอัตโนมัติและการตรวจสอบอัจฉริยะระดับใด (SCADA, การรวม IoT) Jinhand ให้คำปรึกษาด้านเทคนิคที่ครอบคลุมเพื่อแนะนำคุณตลอดคำถามเหล่านี้
สถานีย่อยแบบบรรจุหีบห่อของ Jinhand ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงและเกินมาตรฐานสากล ด้านล่างนี้เป็นพารามิเตอร์ทางเทคนิคหลัก:
| พารามิเตอร์ | แผนกไฟฟ้าแรงสูง | ส่วนหม้อแปลงไฟฟ้า | ส่วนไฟฟ้าแรงต่ำ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 6.6 กิโลโวลต์, 11 กิโลโวลต์, 33 กิโลโวลต์ | 11/0.4 กิโลโวลต์, 33/0.4 กิโลโวลต์ | 400/230 โวลต์ |
| ความจุสูงสุด | — | 50-2500 เควีเอ | — |
| ทนต่อกระแสไฟในเวลาอันสั้น | 25 kA เป็นเวลา 3 วินาที | — | 50 กิโลแอมป์ เป็นเวลา 1 วินาที |
| ต้านทานแรงกระตุ้นสายฟ้า | สูงสุด 95kV | สูงสุด 75 กิโลโวลต์ | — |
| การป้องกันสิ่งที่แนบมา (IP) | IP43, IP54, IP65 (อุปกรณ์เสริม) | IP23 (หม้อแปลงไฟฟ้า) | IP31,IP54(แผง) |
| อุณหภูมิในการทำงาน | -35°C ถึง +55°C | -35°C ถึง +55°C | -10°C ถึง +55°C |
| ระดับเสียง | — | ≤55 เดซิเบล @1ม | — |
| การปฏิบัติตามมาตรฐาน | IEC 62271,GB17467,แอนซี่ | ไออีซี 60076 | ไออีซี 61439 |
1.การบูรณาการและการทดสอบโดยรวมของโรงงาน: ทุกหน่วยได้รับการประกอบอย่างสมบูรณ์ ใช้สาย และทดสอบอย่างเข้มงวด (การทดสอบการทำงานของ HV/LV การทดสอบหม้อแปลง การสอบเทียบการป้องกัน) ก่อนจัดส่ง ทำให้มั่นใจได้ถึงความน่าเชื่อถือ 100% และลดการทดสอบการใช้งานที่ไซต์งานได้มากกว่า 80%
2. การออกแบบที่แข็งแกร่งและปรับแต่งได้: ตัวเลือกต่างๆ ได้แก่ รุ่นป้องกันการระเบิดสำหรับพื้นที่อันตราย การออกแบบที่ทนต่อแผ่นดินไหว (สูงถึง 0.5 กรัม) ฐานยกสูงสำหรับโซนน้ำท่วม และรุ่นลดทอนเสียงสำหรับพื้นที่อยู่อาศัย
3.Smart Grid Ready: ตัวเลือกระบบตรวจสอบอัจฉริยะช่วยให้ข้อมูลแบบเรียลไทม์เกี่ยวกับโหลด อุณหภูมิ และข้อผิดพลาด พร้อมการเข้าถึงและการวินิจฉัยจากระยะไกล
4.การรับรองระดับโลก: ผลิตภัณฑ์สอดคล้องกับ IEC, GB, CE และสามารถปรับให้เข้ากับมาตรฐานท้องถิ่น เช่น ANSI, GOST-R หรือข้อกำหนดเฉพาะด้านยูทิลิตี้
Jinhand นำเสนอผลิตภัณฑ์ที่หลากหลายเพื่อให้เหมาะกับการใช้งานที่หลากหลาย:

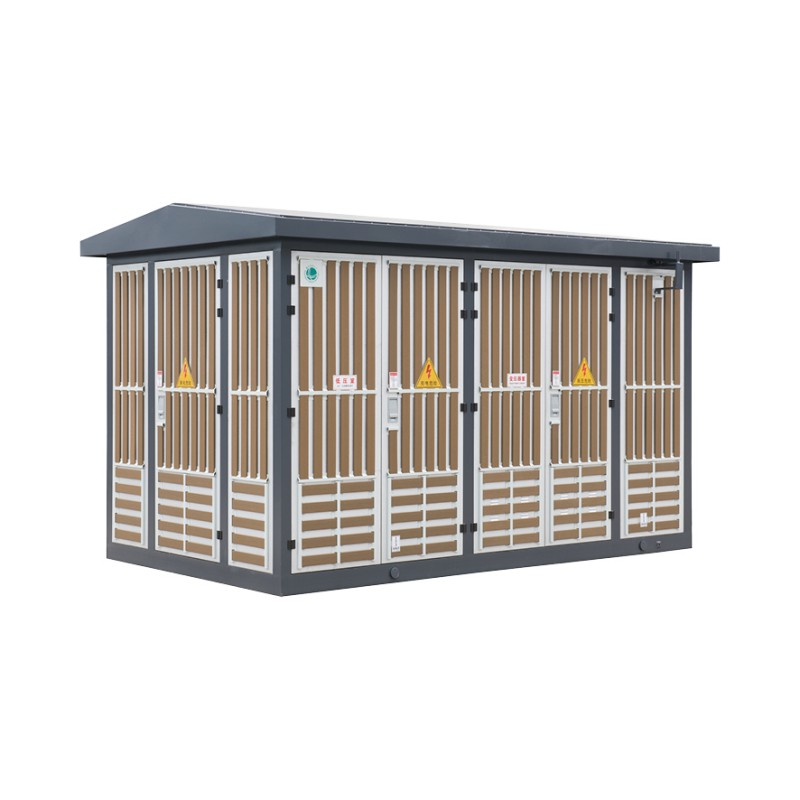

1.สถานีไฟฟ้าย่อยมาตรฐานขนาดกะทัดรัด: สำหรับการจำหน่ายในเขตเทศบาล อาคารพาณิชย์ และอุตสาหกรรมเบา หม้อแปลงไฟฟ้า: 50–1,000 kVA

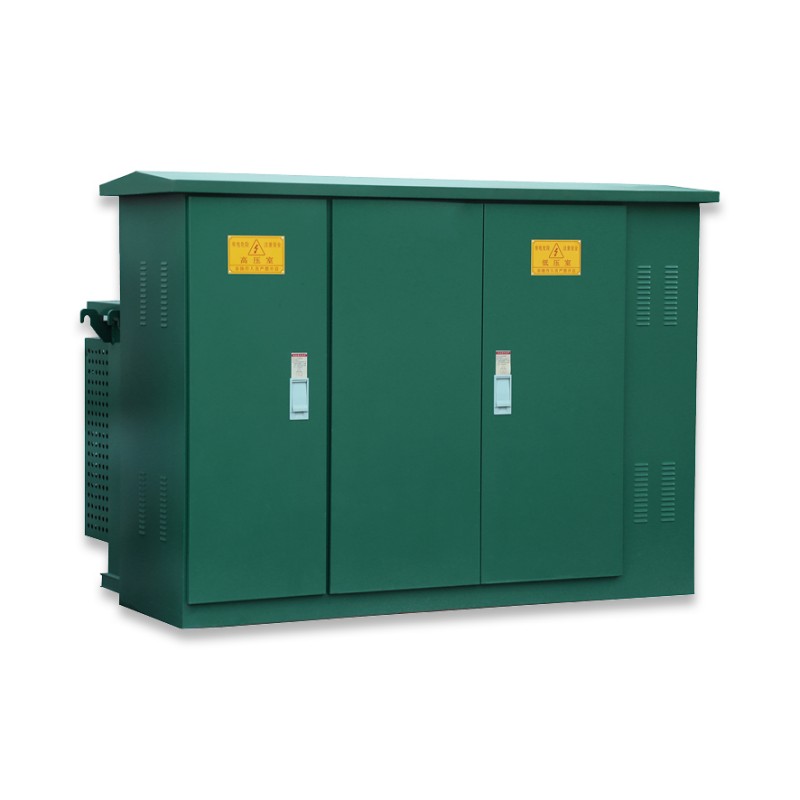

2. สถานีย่อยแบบแพ็คเกจสไตล์อเมริกัน (ซีรีส์ ZGS): การออกแบบที่สวยงามและกะทัดรัดเป็นพิเศษเหมาะสำหรับสวนสาธารณะ วิทยาเขต และพื้นที่อยู่อาศัย มีเสียงรบกวนต่ำ (<50 dB) และล็อคป้องกันการโจรกรรม
3. สถานีย่อยแบบแพ็คเกจและแบบเคลื่อนที่: โซลูชันที่ปรับใช้ได้อย่างรวดเร็วในคอนเทนเนอร์ ISO ขนาด 20 ฟุต/40 ฟุตสำหรับการขุด กิจกรรม และพลังงานฉุกเฉิน รวมถึงถังเชื้อเพลิงและระบบระบายความร้อนในตัว
4.สถานีไฟฟ้าแรงสูงแบบแพ็คเกจ (สูงสุด 33 kV): สำหรับอุตสาหกรรมหนัก ฟาร์มกังหันลม และโครงสร้างพื้นฐานขนาดใหญ่ ที่มีความจุสูงถึง 2,500 kVA
สถานีย่อยแบบบรรจุกล่องเหมาะอย่างยิ่งสำหรับการจ่ายพลังงานในเมือง สวนอุตสาหกรรม อาคารที่พักอาศัย ห้างสรรพสินค้า โรงพยาบาล ศูนย์ข้อมูล สนามบิน ท่าเรือ การทำเหมือง โรงไฟฟ้าพลังงานหมุนเวียน (แสงอาทิตย์/ลม) และสถานที่ก่อสร้างชั่วคราว
การติดตั้งทำได้ง่ายขึ้นเนื่องจากโรงงานสำเร็จรูป โดยทั่วไปจะเกี่ยวข้องกับ: 1) การเตรียมฐานรากคอนกรีตระดับ 2) การส่งมอบยูนิตที่สมบูรณ์ไปยังไซต์งาน 3) การวางตำแหน่งสถานีย่อย 4) การเชื่อมต่อสายเคเบิลไฟฟ้าแรงสูงและแรงต่ำ 5) การต่อสายดิน 6) การทดสอบขั้นสุดท้ายและการทดสอบการใช้งาน เวลาในการติดตั้งลดลง 60-80% เมื่อเทียบกับสถานีย่อยแบบเดิม
การบำรุงรักษาตามปกติประกอบด้วย: การตรวจสอบด้วยสายตา การทำความสะอาดระบบระบายอากาศ การตรวจสอบตัวบ่งชี้อุณหภูมิ การทดสอบอุปกรณ์ป้องกัน และการตรวจสอบระดับน้ำมันหม้อแปลง (สำหรับหน่วยที่เติมน้ำมัน) การออกแบบแบบแยกส่วนช่วยให้เข้าถึงส่วนประกอบทั้งหมดเพื่อการบำรุงรักษาได้ง่าย
ใช่ สถานีย่อยแบบบรรจุหีบห่อของ Jinhand ได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่หลากหลาย: ตู้ที่ได้รับการจัดอันดับ IP54/IP65 สำหรับการป้องกันฝุ่นและน้ำ การเคลือบพิเศษสำหรับความต้านทานการกัดกร่อนในพื้นที่ชายฝั่งทะเล ระบบทำความร้อนสำหรับสภาพอากาศหนาวเย็น และการระบายอากาศที่ดีขึ้นสำหรับสภาพแวดล้อมที่ร้อน
คุณลักษณะด้านความปลอดภัยมาตรฐาน ได้แก่ วัสดุทนไฟ ไฟฉุกเฉิน ระบบระบายอากาศ การตรวจสอบอุณหภูมิ การป้องกันกระแสไฟเกิน การป้องกันข้อผิดพลาดของกราวด์ การป้องกันอาร์กแฟลช และระบบล็อคที่ปลอดภัย สามารถปรับแต่งตัวเลือกความปลอดภัยเพิ่มเติมได้
Jinhand ใช้หม้อแปลงประสิทธิภาพสูง (ตรงตามมาตรฐาน IE3/IE4) ซึ่งลดการสูญเสียพลังงานได้ 20-30% เมื่อเทียบกับหม้อแปลงมาตรฐาน ระบบแก้ไขตัวประกอบกำลังเสริมและคุณสมบัติการตรวจสอบพลังงานช่วยเพิ่มประสิทธิภาพให้ดียิ่งขึ้น
ด้วยการบำรุงรักษาที่เหมาะสม สถานีย่อยแบบบรรจุหีบห่อของ Jinhand มีอายุการใช้งานที่คาดหวังไว้ที่ 25-30 ปีสำหรับส่วนประกอบหลัก โดยส่วนประกอบบางส่วนจะมีอายุการใช้งานยาวนานกว่านั้นอีก
Jinhand ให้การสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงทุกวันผ่านทางโทรศัพท์ อีเมล และการวินิจฉัยระยะไกล เรารักษาสินค้าคงคลังอะไหล่ไว้อย่างครอบคลุมและสามารถจัดส่งส่วนประกอบที่สำคัญได้ภายใน 48-72 ชั่วโมงสำหรับความต้องการเร่งด่วน เรายังเสนอสัญญาการบำรุงรักษาและตัวเลือกการบริการนอกสถานที่อีกด้วย
อย่างแน่นอน. Jinhand นำเสนอการปรับแต่งที่สมบูรณ์ รวมถึง: ขนาดเฉพาะเพื่อให้เหมาะสมกับข้อจำกัดของพื้นที่, โทนสีพิเศษสำหรับการรวมสถาปัตยกรรม, คุณสมบัติการลดเสียงรบกวนที่ได้รับการปรับปรุง, ข้อกำหนดแรงดันไฟฟ้าเฉพาะ และการบูรณาการกับระบบ SCADA ที่มีอยู่
1. ลดระดับฉนวนสำหรับความหนาแน่นของอากาศที่สูงกว่า 1,000 ม
2. เพิ่มวัสดุที่ทนต่อรังสียูวี
3. ช่องแรงดันสำหรับระดับความสูงมากกว่า 3,000 ม
4. การดำเนินงานที่ผ่านการรับรองสูงถึง 4,500 เมตรเหนือระดับน้ำทะเล
1. ตัวปรับแรงดันไฟฟ้าที่มีช่วงอินพุต ±20%
2. ตัวแปลงความถี่สำหรับความเข้ากันได้ 50/60Hz
3. อุปกรณ์ป้องกันไฟกระชากที่มีความจุจำหน่าย 100kA
4. การตรวจจับการเกาะและการซิงโครไนซ์ใหม่อัตโนมัติ
ในฐานะโรงงานและซัพพลายเออร์ที่เชื่อถือได้จากประเทศจีน Jinhand ผสมผสานความเป็นเลิศทางวิศวกรรมเข้ากับการควบคุมคุณภาพที่เข้มงวดเพื่อส่งมอบโซลูชันสถานีย่อยแบบแพ็คเกจที่รับประกันความน่าเชื่อถือ ประสิทธิภาพ และความคุ้มค่า ติดต่อเราวันนี้เพื่อขอคำปรึกษา ข้อเสนอด้านเทคนิค หรือใบเสนอราคาที่กำหนดเองฟรี
