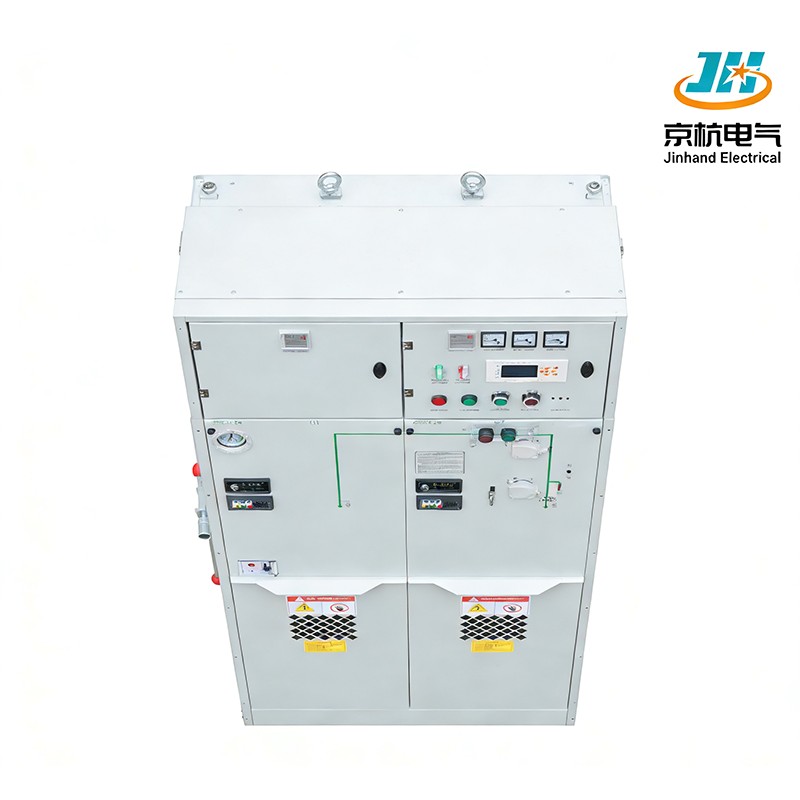

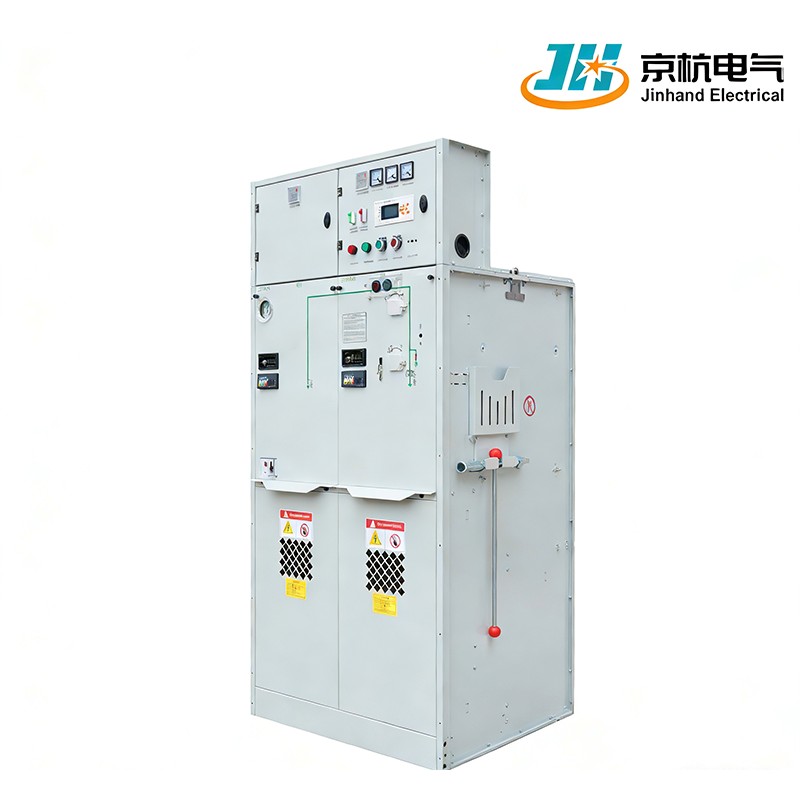

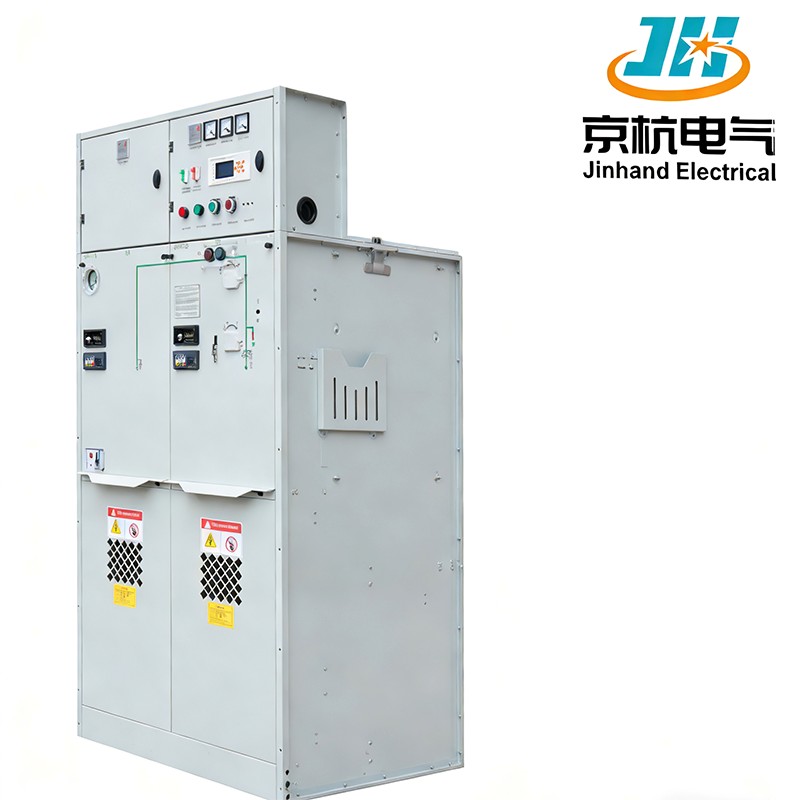

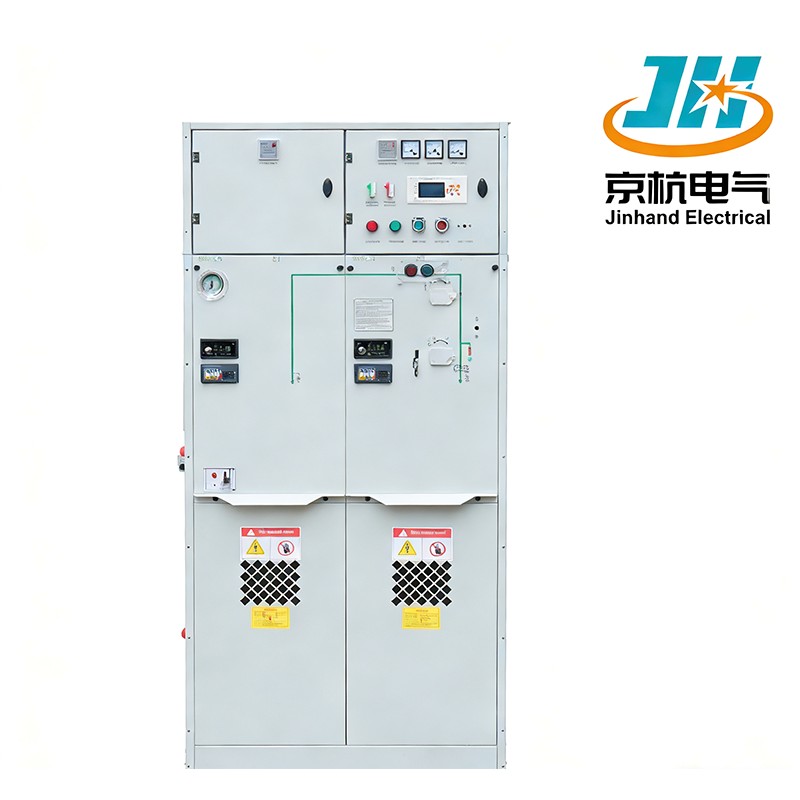

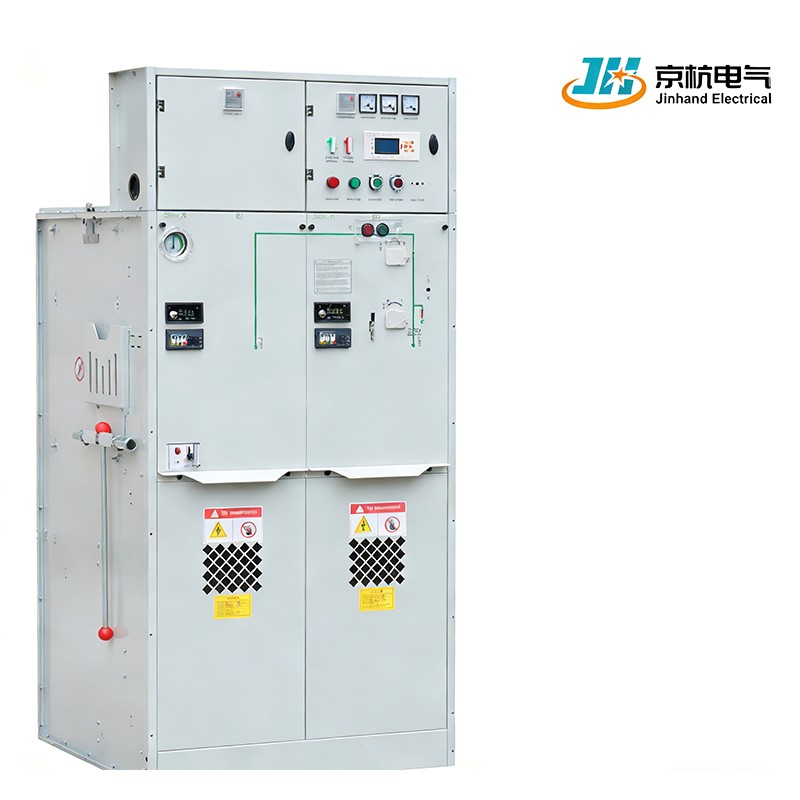

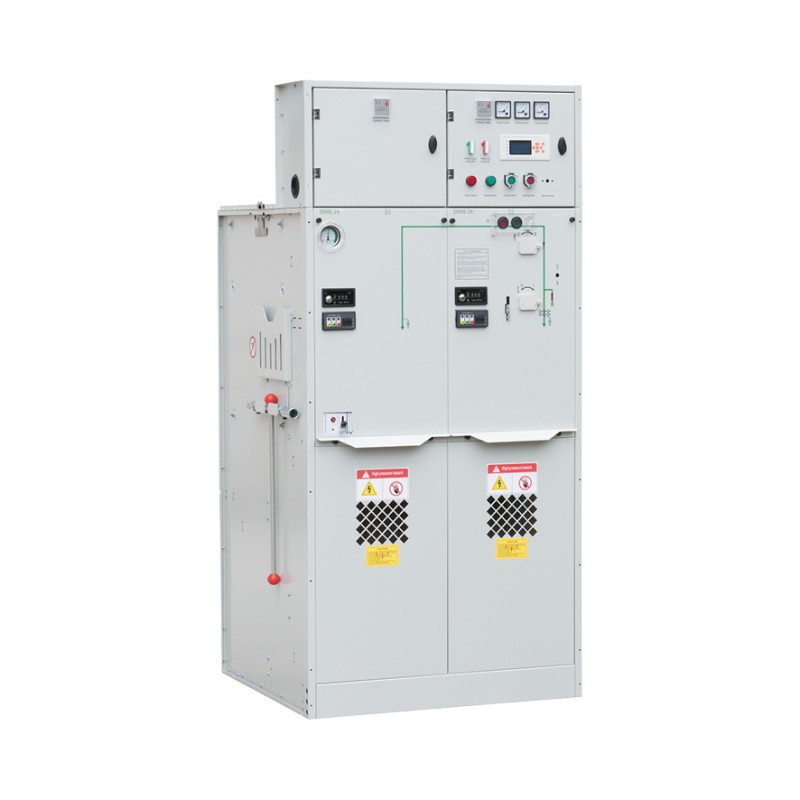

ยูนิตหลักวงแหวนแก๊สหุ้มฉนวน

Model:SRM6-24

ยูนิตหลักวงแหวนแก๊สหุ้มฉนวน SRM6-24 เป็นสวิตช์เกียร์แรงดันไฟฟ้าปานกลางแบบโมดูลาร์ที่ใช้ฉนวนแก๊ส SF6 การออกแบบสเตนเลสสตีลที่ปิดสนิททำให้มั่นใจได้ถึงภูมิคุ้มกันต่อสิ่งแวดล้อม การทำงานที่เชื่อถือได้ และประสิทธิภาพที่ไม่ต้องบำรุงรักษา สามารถใช้ได้อย่างกว้างขวางในการตั้งค่าต่างๆ รวมถึงสถานีไฟฟ้าย่อยรอง พื้นที่อุตสาหกรรม และสถานที่ที่มีสภาวะที่ไม่เอื้ออำนวย

ส่งคำถาม

รายละเอียดสินค้า

Jinhand Electric Co., Ltd. ยินดีต้อนรับโอกาสความร่วมมือต่างๆ และหวังว่าจะได้ทำงานร่วมกับคุณเพื่อสร้างอนาคตที่ดีกว่า ในฐานะซัพพลายเออร์ที่มีฐานการผลิตในโรงงานในประเทศจีน ผลิตภัณฑ์ของเราได้รับการออกแบบโดยมุ่งเน้นที่ประสบการณ์ผู้ใช้ โดยมีการใช้งานที่เรียบง่ายและบำรุงรักษาง่าย ทำให้เหมาะสำหรับโครงการไฟฟ้าต่างๆ ยูนิตหลักวงแหวนแก๊สหุ้มฉนวน SRM6-24 ของเราคือระบบจำหน่ายไฟฟ้าภายในอาคารระดับมืออาชีพที่ตอบสนองความต้องการในการจัดหาไฟฟ้าที่หลากหลาย

ข้อดี

1.การออกแบบแบบโมดูลาร์: ช่วยให้สามารถกำหนดค่าได้อย่างยืดหยุ่น เพิ่มความสามารถในการปรับตัวให้เข้ากับรูปแบบการออกแบบต่างๆ และความต้องการในการดำเนินงาน
2. ภูมิคุ้มกันต่อสิ่งแวดล้อม: ตัวเรือนสเตนเลสสตีลที่ปิดสนิทช่วยปกป้องส่วนประกอบภายในจากผลกระทบต่อสิ่งแวดล้อม ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้
3.ความน่าเชื่อถือและความปลอดภัย: ออกแบบมาเพื่อเพิ่มความปลอดภัยและประสิทธิภาพที่สม่ำเสมอ ซึ่งเอื้อต่อความน่าเชื่อถือของระบบโดยรวม
4.ประสิทธิภาพของพื้นที่: การออกแบบโครงสร้างที่กะทัดรัดช่วยลดการครอบครองพื้นที่ ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด
5. การดำเนินงานที่ไม่ต้องบำรุงรักษา: ลดต้นทุนการดำเนินงานและความต้องการทรัพยากรโดยไม่จำเป็นต้องบำรุงรักษาตามปกติ
6.อายุการใช้งานยาวนาน: ออกแบบมาเพื่อความทนทาน ให้อายุการใช้งานยาวนาน ซึ่งเพิ่มมูลค่าเมื่อเวลาผ่านไป

พารามิเตอร์ทางเทคนิคหลัก

โครงการ			หน่วย	โหลดสวิตช์ยูนิต	หน่วยอุปกรณ์ไฟฟ้ารวม	หน่วยเซอร์กิตเบรกเกอร์
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ			เควี	24	24	24
ความถี่ที่กำหนด			เฮิรตซ์	50	50	50
จัดอันดับปัจจุบัน			A	630	125	630
จัดอันดับระดับฉนวน	ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า	เฟสต่อเฟส เฟสต่อกราวด์	เควี	65	65	65
		ช่องว่างการติดต่อ	เควี	79	79	79
		วงจรควบคุมและวงจรเสริม	เควี	2	2	2
	แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า	เฟสต่อเฟส เฟสต่อกราวด์	เควี	125	125	125
	แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า	ติดต่อช่องว่าง	เควี	145	145	145
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า			kA/วินาที	20、25/4	一	20、25/4
พิกัดสูงสุดทนกระแสได้			เคเอ	50、63	一	50、63
จัดอันดับกระแสไฟลัดวงจร			เคเอ	一	จำกัดด้วยฟิวส์ไฟฟ้าแรงสูง	20、25
พิกัดกระแสไฟฟ้าลัดวงจร			เคเอ	50、63	จำกัดด้วยฟิวส์ไฟฟ้าแรงสูง	50、63
จัดอันดับการถ่ายโอนปัจจุบัน			A	一	1400	一
จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่			A	630	一	一
จัดอันดับกระแสทำลายวงปิด			A	630	一	一
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ			1	一	一	O-0.3s-CO-180s-CO
ชีวิตเครื่องกล	โหลดสวิตช์/เซอร์กิตเบรกเกอร์		ครั้ง	5000	5000	10000
ชีวิตเครื่องกล	สวิตช์แยก / สายดิน		ครั้ง	3000	3000	3000
ความต้านทานของวงจร			μΩ	≤150	一	≤150
แรงดันแก๊สสูงสุด (แรงดันเกจที่ 20°℃)			MPa	0.04
อัตราการรั่วไหลของก๊าซสัมพัทธ์ต่อปี			ปี	≤0.01%
ฉนวนก๊าซ			/	เอสเอฟ6
ระดับการป้องกัน	ช่องเก็บของ(รหัส IP)		/	IP2XC
	ห้องแก๊ส (รหัส IP)		/	IP67
	คณะรัฐมนตรี (รหัส IP)		/	IP41
	คณะรัฐมนตรี (รหัส IK)		/	IK10

คุณสมบัติหลัก

1.ฉนวนก๊าซ SF6:ใช้ก๊าซ SF6 เป็นฉนวน ช่วยให้การทำงานปลอดภัยและมีประสิทธิภาพในการใช้งานแรงดันไฟฟ้าปานกลาง
2. การบูรณาการถังทั่วไปและหน่วยที่ขยายได้: บรรลุการบูรณาการที่สมบูรณ์แบบของหน่วยถังทั่วไปและหน่วยที่ขยายได้ เพื่อรองรับความต้องการสวิตช์เกียร์ขนาดกะทัดรัดต่างๆ
3. การรับรองการทดสอบประเภท: ผ่านการทดสอบประเภทที่ศูนย์ทดสอบอุปกรณ์ไฟฟ้าแรงสูงแห่งชาติเพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานอุตสาหกรรม
4.ช่วงการใช้งานกว้าง: เหมาะสำหรับสภาพแวดล้อมที่หลากหลาย รวมถึงสถานีย่อยรองขนาดเล็ก พื้นที่อุตสาหกรรม สนามบิน ทางรถไฟ พื้นที่เชิงพาณิชย์ อาคารสูง ทางหลวง รถไฟใต้ดิน อุโมงค์ และสภาพธรรมชาติที่รุนแรง

บริการของเรา

1. การออกแบบโซลูชันแบบกำหนดเอง: มอบข้อเสนอการกำหนดค่าผลิตภัณฑ์ ภาพวาดการจัดเตรียม ภาพวาดพื้นฐาน และการออกแบบอินเทอร์เฟซเทอร์มินัลอัจฉริยะฟรี โดยอิงตามไดอะแกรมบรรทัดเดียวของไซต์ของผู้ใช้ สภาพของไซต์ และข้อกำหนดด้านระบบอัตโนมัติ
2. รายงานการทดสอบประเภทแห่งชาติ: ผลิตภัณฑ์ผ่านการทดสอบประเภทครบชุดที่ศูนย์ทดสอบอุปกรณ์ไฟฟ้าแรงสูงแห่งชาติ สามารถจัดทำรายงานการทดสอบที่เชื่อถือได้ ซึ่งให้การสนับสนุนอย่างมากสำหรับการยอมรับโครงการและการว่าจ้าง
3.การฝึกอบรมโรงงานและการให้คำแนะนำนอกสถานที่: เสนอการฝึกอบรมอย่างเป็นระบบสำหรับทีม O&M ของผู้ใช้ที่โรงงานเกี่ยวกับโครงสร้างผลิตภัณฑ์ การปฏิบัติงาน และการใช้งานเทอร์มินัลอัจฉริยะ สามารถจัดส่งวิศวกรเพื่อดูแลการติดตั้งนอกสถานที่ การตรวจสอบสายไฟ และการสนับสนุนการทดสอบการใช้งาน
4.บริการแก๊สตลอดอายุการใช้งาน: ให้บริการทดสอบ เติม กู้คืน และกำจัดก๊าซ SF6 สร้างบันทึกแรงดันก๊าซของผลิตภัณฑ์และเสนอการแจ้งเตือนเป็นประจำและบริการทดสอบนอกสถานที่
5.การจัดส่งการกระจายอัจฉริยะแบบครบวงจร: สามารถมอบโซลูชันระบบการกระจายอัตโนมัติแบบครบวงจร รวมถึงยูนิตหลักแบบวงแหวน, DTU/FTU, เครือข่ายการสื่อสาร และซอฟต์แวร์สถานีหลัก ส่งผลให้การส่งมอบแบบรวม "Cabinet-Edge-Cloud" บรรลุผลสำเร็จ

ความคิดเห็นของลูกค้า

1.Jinhand Electrical นำเสนอผลิตภัณฑ์ที่หลากหลายที่ตรงกับความต้องการที่แตกต่างกันของเรา ความสามารถระดับมืออาชีพของบริษัทในด้านอุปกรณ์ไฟฟ้าเป็นสิ่งที่น่ายกย่อง—Zhejiang Changlan Power Technology Co., Ltd. สาขา Taizhou
2. เราชื่นชมความพยายามของ Jinhand Electrical ในด้านนวัตกรรมทางเทคโนโลยี พวกเขาเปิดตัวผลิตภัณฑ์ใหม่อย่างต่อเนื่องเพื่อช่วยให้เราตามทันแนวโน้มของตลาด—Hebei Hengcheng Construction Engineering Co., Ltd.
3.พนักงานของบริษัทปฏิบัติงานได้อย่างดีเยี่ยม สื่อสารได้อย่างราบรื่น ซึ่งช่วยให้มั่นใจในการทำงานร่วมกันได้อย่างราบรื่นและเสร็จสิ้นโครงการของเราได้ทันเวลา—Hebei Mansheng Electric Equipment Co., Ltd.

กำลังโหลดและจัดส่ง

คุณภาพที่ยอดเยี่ยมของเราทำให้เราสร้างความร่วมมือที่ยาวนานกับลูกค้าในกว่า 30 ประเทศ และเราได้รับการยกย่องอย่างมากสำหรับผลิตภัณฑ์ของเรา
