คุณกำลังค้นหาหม้อแปลงกระแสที่เชื่อถือได้และมีความแม่นยำสูงสำหรับระบบจ่ายไฟและป้องกันของคุณหรือไม่? มองไม่ไกลจาก Jinhand ผู้ผลิต ซัพพลายเออร์ และโรงงานชั้นนำของจีนที่เชี่ยวชาญด้านโซลูชันการวัดทางไฟฟ้าขั้นสูง ด้วยความเชี่ยวชาญในอุตสาหกรรมมากว่าทศวรรษ Jinhand ออกแบบและผลิตหม้อแปลงกระแสครบวงจรที่สอดคล้องกับมาตรฐานระหว่างประเทศและในประเทศที่เข้มงวด รวมถึง GB/T 20840 และ IEC 61869 ผลิตภัณฑ์ของเราได้รับการออกแบบทางวิศวกรรมเพื่อความทนทาน แม่นยำ และคุ้มค่า โดยให้บริการลูกค้าในกว่า 30 ประเทศในภาคส่วนต่างๆ เช่น การผลิตไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม โครงสร้างพื้นฐาน และพลังงานหมุนเวียน ไม่ว่าคุณจะต้องการรุ่นมาตรฐานหรือโซลูชันที่ปรับแต่งได้อย่างเต็มที่ Jinhand ให้การสนับสนุนแบบ end-to-end ตั้งแต่การให้คำปรึกษาด้านเทคนิคและการยืนยันการออกแบบไปจนถึงคำแนะนำในการติดตั้งและบริการหลังการขาย ค้นหาว่าเหตุใดวิศวกรและผู้จัดการโครงการระดับโลกจึงไว้วางใจจินแฮนด์สำหรับข้อกำหนดที่สำคัญของหม้อแปลงกระแสไฟฟ้า
หม้อแปลงกระแสเป็นเครื่องมือสำคัญที่ใช้ในระบบไฟฟ้ากำลังเพื่อวัดกระแสสลับอย่างปลอดภัย โดยจะลดระดับกระแสปฐมภูมิระดับสูงลงสู่ระดับทุติยภูมิที่ได้มาตรฐานและจัดการได้ (โดยทั่วไปคือ 5A หรือ 1A) สำหรับอุปกรณ์สูบจ่าย การป้องกัน และควบคุม โดยจัดให้มีการแยกทางไฟฟ้าระหว่างวงจรหลักไฟฟ้าแรงสูงและอุปกรณ์รองแรงดันต่ำ ช่วยให้มั่นใจในความปลอดภัยสำหรับบุคลากรและอุปกรณ์ หม้อแปลงกระแสไฟฟ้าของ Jinhand ใช้แกนแม่เหล็กและขดลวดที่ออกแบบมาอย่างแม่นยำเพื่อส่งมอบการแปลงสัญญาณที่แม่นยำ โดยมีข้อผิดพลาดด้านเฟสและอัตราส่วนน้อยที่สุด ช่วยให้ตรวจสอบพลังงานที่เชื่อถือได้ การตรวจจับข้อผิดพลาด และการป้องกันระบบ
การเลือกหม้อแปลงกระแสไฟฟ้าที่เหมาะสมเป็นสิ่งสำคัญสำหรับความถูกต้อง ความปลอดภัย และการปฏิบัติตามข้อกำหนดของระบบ นี่คือปัจจัยสำคัญที่ต้องพิจารณา โดยมีการนำเสนอผลิตภัณฑ์ของ Jinhand เป็นแนวทาง:
สำหรับระบบที่มีขนาดไม่เกิน 1kV ลองพิจารณารุ่นที่มีขนาดกะทัดรัดและคุ้มค่า เช่น หม้อแปลงกระแสไฟรวมสามเฟส LSY-10 ซึ่งเหมาะอย่างยิ่งสำหรับตู้กระจายสินค้าภายในอาคาร
สำหรับสถานีไฟฟ้าย่อยและโรงงานอุตสาหกรรม LZZBJ9-10C1 (ฉนวน 12/42/75 kV) และ LZZBJ9-35 Fully Enclosed Pillar Type (ฉนวน 40.5/95/200 kV) นำเสนอการออกแบบที่แข็งแกร่งและเป็นฉนวนเต็มรูปแบบ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

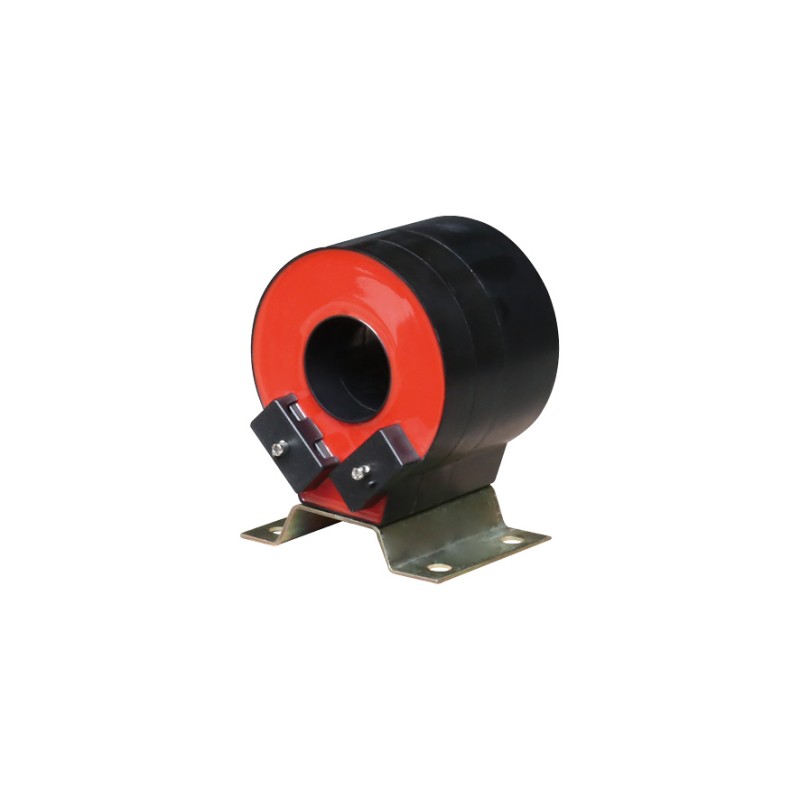

ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าฉนวนที่กำหนดของ CT เกินแรงดันไฟฟ้าสูงสุดในการทำงานของระบบ ตัวอย่างเช่น LMZC-10 มีพิกัดอยู่ที่ 0.72/3 kV ซึ่งเหมาะสำหรับแผงวัดและป้องกันแรงดันต่ำ
สำหรับการเรียกเก็บเงินหรือการตรวจสอบที่มีความแม่นยำสูง ให้เลือกระดับความแม่นยำ เช่น 0.2, 0.2S หรือ 0.5 LMZC-10 ของ Jinhand ให้ความแม่นยำในการขึ้นลานเดี่ยวที่ 0.5 ในขณะที่ LZZBJ9-10C1 มีตัวเลือกเช่น 0.2(S) เพื่อความแม่นยำที่เหนือกว่า
สำหรับการทำงานของรีเลย์และเซอร์กิตเบรกเกอร์ จะใช้คลาสการป้องกัน เช่น 5P, 10P, 10P5, 10P10, 10P20 หรือ 10P30 LSY-10 รองรับ 10P5, 10P10 และ 10P20 ทำให้มั่นใจในการตรวจจับข้อผิดพลาดที่เชื่อถือได้โดยไม่สะดุดสะดุด
เพื่อประหยัดพื้นที่และต้นทุน เลือกใช้ CT แบบไขลานคู่ เช่น LMZC-10 (0.5/10P10) หรือ LZZBJ9-35 ซึ่งรวม 0.2S/0.5 สำหรับการสูบจ่ายเข้ากับ 10P20/10P30 เพื่อการป้องกันในอุปกรณ์เครื่องเดียว
Jinhand นำเสนอสเปกตรัมกว้างตั้งแต่ 5A ถึง 3150A (เช่น LZZBJ9-10C1) เพื่อให้ตรงกับความสามารถในการโหลดต่างๆ หม้อแปลงกระแส LXK Open Core Zero Sequence รองรับอัตราส่วนตั้งแต่ 20/1 ถึง 600/5
เอาต์พุตมาตรฐานคือ 5A หรือ 1A เลือกตามความต้องการอินพุตของอุปกรณ์ของคุณ
ตรวจสอบความเข้ากันได้กับความถี่กริดของคุณ - 50 Hz หรือ 60 Hz Jinhand Current Transformers ทั้งหมดรองรับทั้งสองอย่าง
รุ่นมาตรฐาน เช่น LXK ใช้สำหรับภายในอาคาร (IP54 สำหรับตู้กลางแจ้ง) ในขณะที่ LZZBJ9-35 ได้รับการออกแบบมาสำหรับสถานีย่อยกลางแจ้งที่มีการต้านทานสภาพอากาศเต็มที่
Jinhand CT ส่วนใหญ่ทำงานได้อย่างน่าเชื่อถือตั้งแต่ -5°C ถึง +40°C โดยบางรุ่นเหมือนกับ JZZV110 Combined Transformer ที่จัดการอุณหภูมิ -40°C ถึง +40°C ได้
สำหรับแผงขนาดกะทัดรัด หน่วยสามเฟส LSY-10 ในตัวช่วยประหยัดพื้นที่ได้มาก สำหรับการใช้งานสายเคเบิลหรือบัสบาร์โดยไม่มีการหยุดชะงักของวงจร LXK แบบโอเพ่นคอร์ช่วยให้สามารถติดตั้งแบบ Clip-on ได้ง่าย
สำหรับการป้องกันข้อผิดพลาดของกราวด์ ซีรีส์ LXK Open Core ได้รับการออกแบบมาโดยเฉพาะเพื่อตรวจจับกระแสรั่ว/กระแสไม่สมดุล
LZZBJ9-35 มีอัตราส่วนการแปลงแบบคู่ (เช่น 50-100/5) ให้ความยืดหยุ่นสำหรับการอัพเกรดระบบหรือการเปลี่ยนแปลงโหลด
โมดูล IoT เสริมช่วยให้สามารถติดตามกระแสระยะไกลและการบำรุงรักษาเชิงคาดการณ์ได้
เพื่อช่วยในการคัดเลือก ต่อไปนี้เป็นตารางทางเทคนิคโดยละเอียดสำหรับ Current Transformer รุ่นเรือธงบางรุ่นของ Jinhand:
| จัดอันดับอัตราส่วนปัจจุบัน | ระดับความแม่นยำ | พิกัดเอาท์พุต (VA) |
| 20/1 | 10P5 | 0.5 |
| 50-100/1 | 10P5 | 1 |
| 150/1 | 10P10 | 1.5 |
| 200/1-300/1 | 10P10 | 2.5 |
| 400/1-600/1 | 10P10 | 5 |
| 100/5 | 10P5 | 1.5 |
| 150-200/5 | 10P10 | 2.5 |
| 300/5-400/5 | 10P10 | 3.75 |
| 500/5-600/5 | 10P10 | 5 |
หมายเหตุ: อัตราส่วนและพารามิเตอร์ที่กำหนดเองจะพร้อมใช้งานเมื่อปรึกษากับ Jinhand
Jinhand ใช้สายการผลิตอัตโนมัติที่ล้ำสมัยซึ่งมีการเชื่อมด้วยหุ่นยนต์ การพันด้วย CNC และกระบวนการชุบสูญญากาศ หม้อแปลงกระแสแต่ละตัวผ่านการทดสอบอย่างเข้มงวด รวมถึงความถี่ของกำลังที่ทนต่อแรงดันไฟฟ้า การสอบเทียบความแม่นยำ การคายประจุบางส่วน และการทดสอบการเพิ่มขึ้นของอุณหภูมิ ทำให้ได้อัตราการผ่านของโรงงานเกิน 99.8% ศูนย์ R&D เฉพาะของเราปรับปรุงวัสดุและการออกแบบอย่างต่อเนื่อง เช่น การใช้แกนเหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงและการสูญเสียต่ำ เพื่อเพิ่มประสิทธิภาพและอายุการใช้งานที่ยาวนาน
ด้วยค่าตัวประกอบกำลังการออกแบบที่ cosφ = 0.8 (ความล่าช้า) Jinhand CT ช่วยลดการสูญเสียพลังงานจากปฏิกิริยา และปรับปรุงประสิทธิภาพการใช้พลังงานโดยรวมของระบบ
หม้อแปลงของเราสร้างขึ้นด้วยวัสดุฉนวนคุณภาพสูงและการห่อหุ้มอีพอกซีเรซินที่ปิดสนิท จึงมีอายุการใช้งานยาวนาน ลดความถี่ในการเปลี่ยนและค่าบำรุงรักษาในระยะยาว ตัวอย่างเช่น LZZBJ9-10C1 ได้รับการออกแบบมาเพื่อให้มีอายุการใช้งานมากกว่า 30 ปี
ผลิตภัณฑ์ เช่น LSY-10 (อินทิเกรตสามเฟส) และรุ่นขดลวดคู่รวมฟังก์ชันต่างๆ ไว้ในอุปกรณ์เดียว ซึ่งช่วยลดจำนวนส่วนประกอบ เวลาในการติดตั้ง และความซับซ้อนในการเดินสายไฟ
ผลงานที่กว้างขวางของ Jinhand รองรับการใช้งานที่หลากหลาย นี่คือสามหมวดหมู่ผลิตภัณฑ์ไฮไลท์:

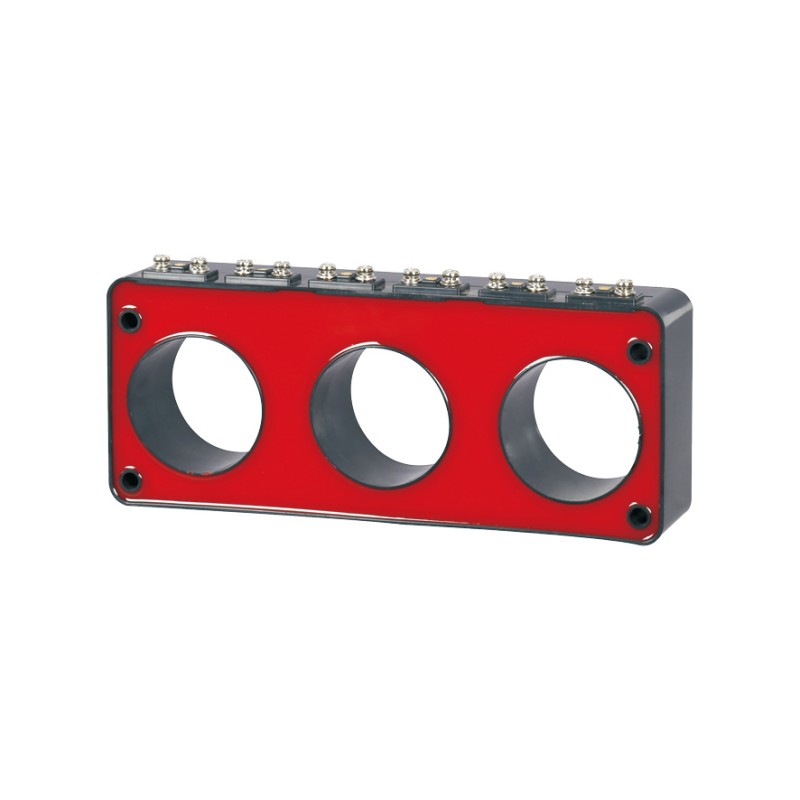

เหมาะสำหรับตู้จ่ายไฟแรงดันต่ำที่มีพื้นที่จำกัด หน่วยนี้รวมทั้งสามเฟสไว้ในอุปกรณ์ขนาดกะทัดรัดเครื่องเดียว ช่วยให้การติดตั้งง่ายขึ้น ลดจุดการเดินสายไฟ และมีระดับการป้องกันสูงถึง 10P20

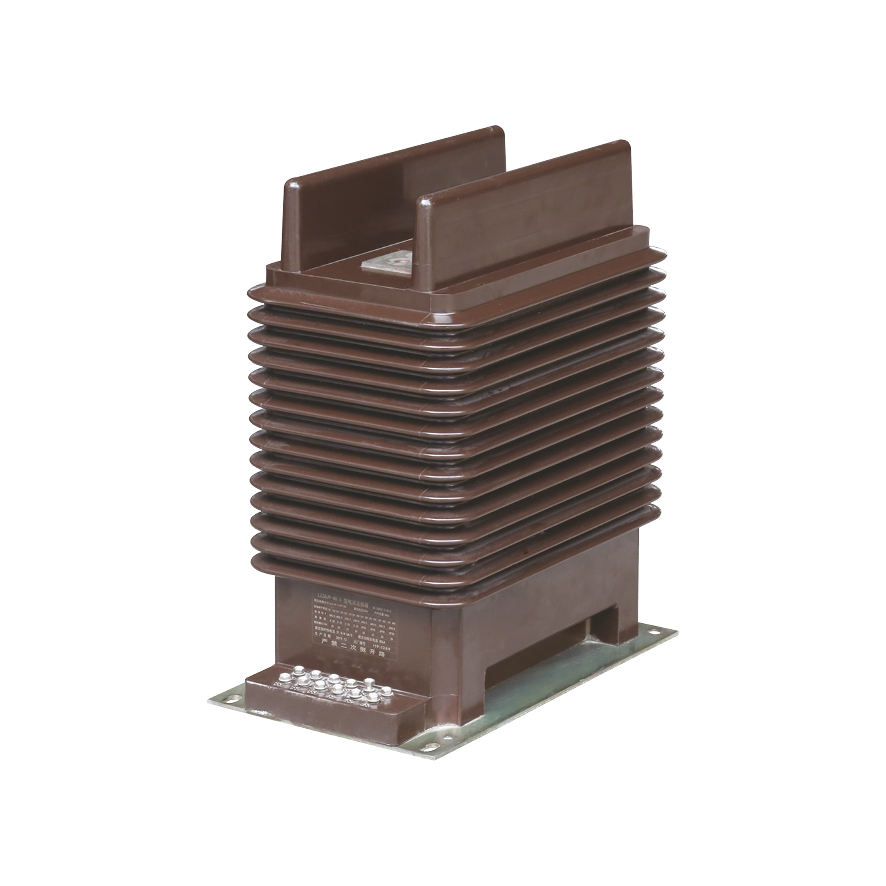

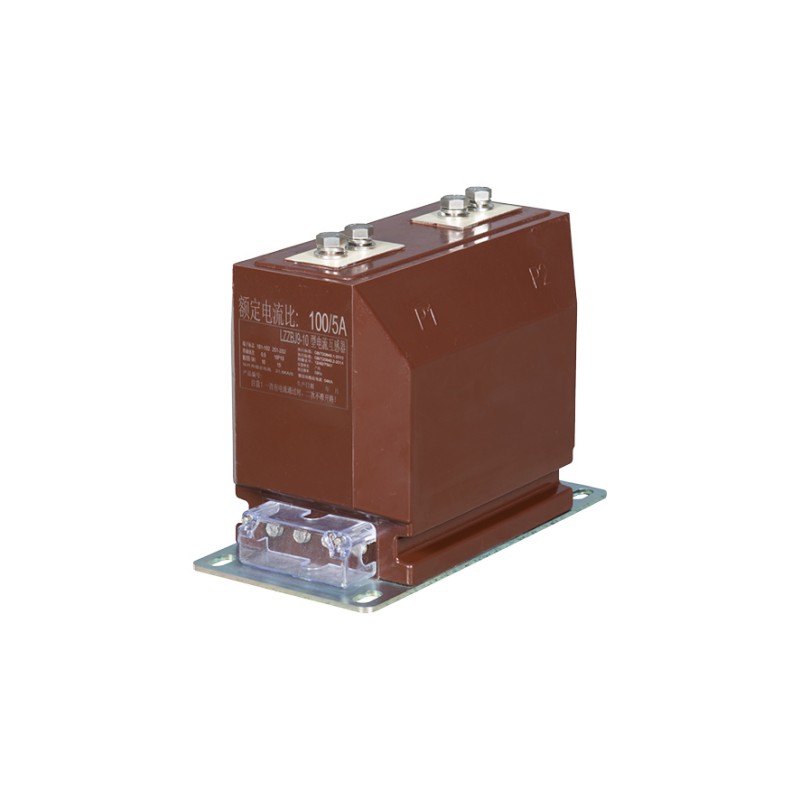

ซีรีส์นี้ รวมถึง LZZBJ9-10C1 (10kV) และ LZZBJ9-35 (35kV) มีฉนวนหล่อเรซินแบบปิดทั้งหมดเพื่อความทนทานที่โดดเด่น ด้วยระดับความเป็นฉนวนที่สูง (สูงถึง 40.5/95/200 kV) การผสมผสานความแม่นยำ/การป้องกันการพันของขดลวดที่หลากหลาย และความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่ง จึงเป็นตัวเลือกที่เหมาะสำหรับการใช้งานด้านสาธารณูปโภคและแรงดันไฟฟ้าปานกลางในอุตสาหกรรม

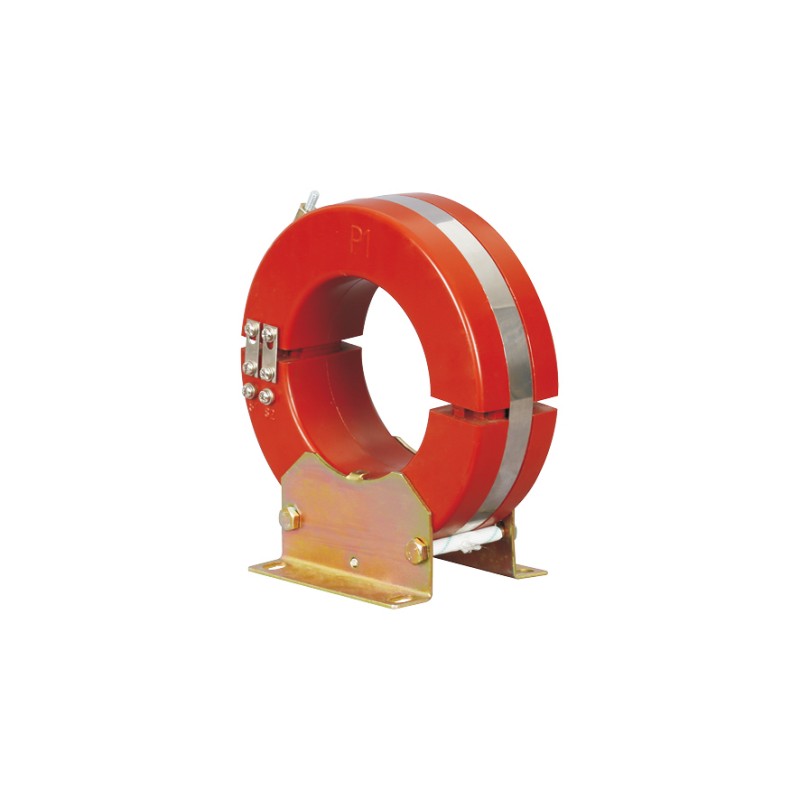

ออกแบบมาเพื่อการป้องกันข้อผิดพลาดของกราวด์ CT นี้สามารถหนีบรอบๆ ตัวนำที่มีอยู่ได้อย่างง่ายดายโดยไม่ต้องถอดวงจรหลักออก มีจำหน่ายในเส้นผ่านศูนย์กลางภายในตั้งแต่ Φ80 มม. ถึง Φ240 มม. รองรับการติดตั้งแบบ Live-line และจำเป็นสำหรับการตรวจจับกระแสรั่วไหลในระบบไฟฟ้าในเหมืองแร่ ปิโตรเคมี และระบบไฟฟ้าในอาคาร
ในฐานะผู้ผลิต ซัพพลายเออร์ และโรงงานที่ให้บริการเต็มรูปแบบในจีน Jinhand ให้การสนับสนุนที่ครอบคลุม:
ทีมเทคนิคของเราให้คำแนะนำในการเลือก การตรวจสอบการออกแบบระบบ และการยืนยันการวาดแบบฟรี
เรารองรับการปรับแต่งพารามิเตอร์ทางไฟฟ้า ขนาดทางกล รูปแบบการติดตั้ง และคุณสมบัติพิเศษ เช่น อินเทอร์เฟซอัจฉริยะ
ด้วยประสบการณ์ในการจัดส่งไปยังกว่า 30 ประเทศ เราจึงจัดการโลจิสติกส์ที่ยืดหยุ่น (ทางทะเล อากาศ ด่วน) และจัดการเงื่อนไข DDP/DAP
เราตอบคำถามตลอด 24 ชั่วโมง คู่มือการติดตั้ง/วิดีโอ การฝึกอบรมนอกสถานที่ และสายด่วนทางเทคนิคเฉพาะสำหรับการแก้ไขปัญหา
การเลือกหม้อแปลงกระแสไฟฟ้าที่เหมาะสมถือเป็นการตัดสินใจที่สำคัญซึ่งส่งผลต่อความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือของระบบไฟฟ้าทั้งหมดของคุณ ด้วย Jinhand คุณจะเป็นพันธมิตรกับผู้ผลิต ซัพพลายเออร์ และโรงงานของจีนที่ได้รับการพิสูจน์แล้ว ซึ่งผสมผสานความเชี่ยวชาญทางเทคนิคเชิงลึก การควบคุมคุณภาพที่เข้มงวด และแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง หม้อแปลงกระแสที่หลากหลายของเรา ตั้งแต่โมเดลบูรณาการที่ประหยัดไปจนถึงโซลูชันระดับไฮเอนด์ที่ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะ ช่วยให้คุณมั่นใจได้ว่าคุณจะพบตัวเลือกที่ลงตัวที่สุดสำหรับความต้องการและงบประมาณเฉพาะของโครงการของคุณ
ติดต่อ Jinhand Electric Co., Ltd. วันนี้เพื่อขอข้อมูลจำเพาะโดยละเอียด ใบเสนอราคาที่แข่งขันได้ หรือหารือเกี่ยวกับข้อกำหนดของหม้อแปลงกระแสไฟฟ้าที่คุณกำหนดเอง ให้ทศวรรษแห่งนวัตกรรมและความเป็นเลิศของเราขับเคลื่อนโครงการของคุณไปข้างหน้า
