เมื่อพูดถึงหัวใจสำคัญของระบบจำหน่ายไฟฟ้า Power Transformer เป็นสิ่งที่ขาดไม่ได้ เป็นอุปกรณ์สำคัญที่จะเพิ่มหรือลดแรงดันไฟฟ้าเพื่อส่ง กระจาย และใช้พลังงานไฟฟ้าทั่วทั้งโครงข่าย โรงงานอุตสาหกรรม และอาคารพาณิชย์อย่างมีประสิทธิภาพ การเลือกหม้อแปลงไฟฟ้ากำลังที่เหมาะสมจะส่งผลโดยตรงต่อความน่าเชื่อถือของระบบ ต้นทุนการดำเนินงาน และความปลอดภัยในระยะยาว ในฐานะผู้ผลิต ผู้จัดจำหน่าย และโรงงานชั้นนำของจีนจินแฮนด์ได้ทุ่มเทกว่าทศวรรษในด้านวิศวกรรมและการผลิตโซลูชัน Power Transformer ประสิทธิภาพสูงและเชื่อถือได้ คู่มือนี้จะเจาะลึกเกี่ยวกับประเภทหลัก ข้อควรพิจารณาทางเทคนิค และปัจจัยการตัดสินใจที่สำคัญเพื่อช่วยให้คุณตัดสินใจได้อย่างมีข้อมูล ได้รับการสนับสนุนจากความเชี่ยวชาญที่ได้รับการพิสูจน์แล้วและความเป็นเลิศของผลิตภัณฑ์ของ จินแฮนด์
หม้อแปลงไฟฟ้ากำลังเป็นอุปกรณ์ไฟฟ้าสถิตย์ที่ถ่ายโอนพลังงานไฟฟ้าระหว่างสองวงจรขึ้นไปผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า หน้าที่หลักคือเปลี่ยนระดับแรงดันไฟฟ้ากระแสสลับ (AC) โดยมีการสูญเสียพลังงานน้อยที่สุด สิ่งนี้ทำให้:
การเพิ่มแรงดันไฟฟ้าสำหรับการส่งพลังงานทางไกลเพื่อลดการสูญเสียของสาย
ลดแรงดันไฟฟ้าลงสู่ระดับที่ปลอดภัยและใช้งานได้สำหรับการบริโภคทางอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัย
ให้การแยกกัลวานิกระหว่างส่วนต่างๆ ของระบบไฟฟ้า เพื่อความปลอดภัยและการป้องกัน
การรักษาแรงดันไฟเอาท์พุตให้คงที่ แม้ว่าแรงดันไฟอินพุตหรือโหลดจะผันผวนก็ตาม
การเลือกหม้อแปลงไฟฟ้ากำลังไม่ถูกต้องอาจนำไปสู่การสูญเสียพลังงานมากเกินไป เครื่องเสียบ่อยครั้ง อันตรายด้านความปลอดภัย และต้นทุนรวมในการเป็นเจ้าของที่สูง การเป็นพันธมิตรกับโรงงานที่จัดตั้งขึ้นอย่าง Jinhand ซึ่งปฏิบัติตามมาตรฐานสากล (IEC) และมาตรฐานระดับชาติ (GB) ที่เข้มงวด ช่วยให้คุณมั่นใจได้ว่าคุณจะลงทุนในโครงสร้างพื้นฐานด้านพลังงานที่สำคัญซึ่งสร้างมาให้มีอายุการใช้งานยาวนาน
ด้วยความเข้าใจว่าสภาพแวดล้อมและความต้องการที่แตกต่างกันนั้นต้องการโซลูชันที่แตกต่างกัน Jinhand นำเสนอเทคโนโลยี Power Transformer ที่ครอบคลุม แต่ละประเภทได้รับการออกแบบให้มีข้อได้เปรียบเฉพาะเพื่อตอบสนองความท้าทายในการปฏิบัติงานที่ไม่เหมือนใคร
สถานีไฟฟ้าย่อยกลางแจ้ง โรงงานอุตสาหกรรม สาธารณูปโภค และการใช้งานที่กฎข้อบังคับด้านความปลอดภัยจากอัคคีภัยอนุญาตและต้นทุนเริ่มต้นถือเป็นการพิจารณาที่สำคัญ
หม้อแปลงแช่น้ำมันใช้น้ำมันแร่กลั่นเป็นทั้งฉนวนและสารทำความเย็น น้ำมันให้การกระจายความร้อนที่ดีเยี่ยมและความเป็นฉนวน การออกแบบที่ปิดผนึกอย่างสมบูรณ์ของ Jinhand ช่วยยกระดับความน่าเชื่อถือนี้ไปอีกขั้นหนึ่ง

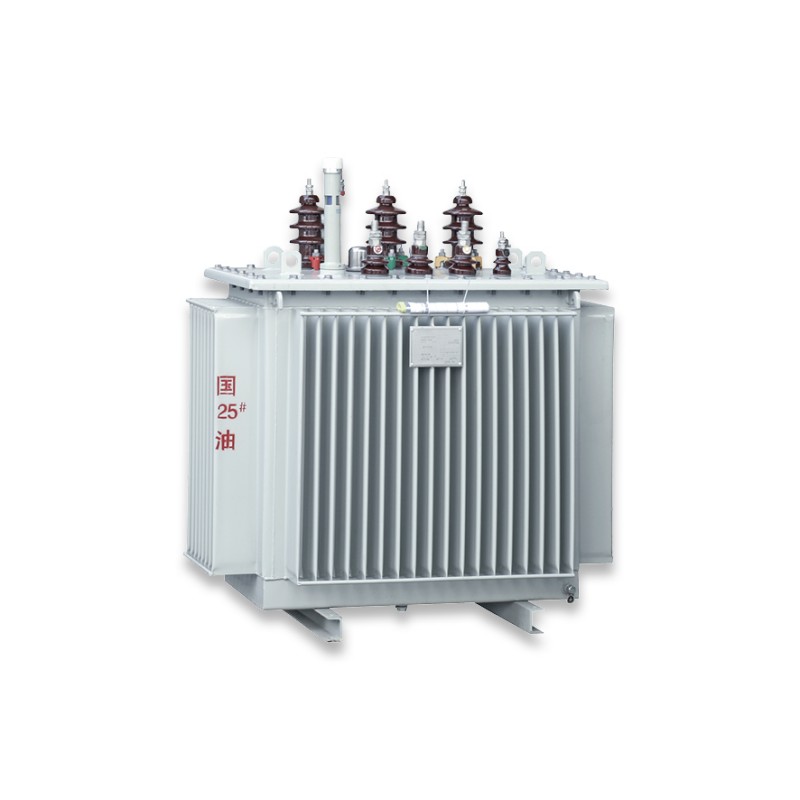

จินแฮนด์ S22-MFหม้อแปลงไฟฟ้ากำลังแช่น้ำมันแบบปิดผนึก ullyได้รับการออกแบบทางวิศวกรรมสำหรับระบบ 50Hz สูงถึง 10kV ดีเยี่ยมในสภาพแวดล้อมที่มีความต้องการสูง เช่น ปิโตรเลียม โลหะวิทยา และโรงงานอุตสาหกรรมที่มีฝุ่นมาก
| ความจุสูงสุด (kVA) | การสูญเสียขณะไม่มีโหลด(W) | การสูญเสียโหลด(W) | ไม่มีโหลดปัจจุบัน (%) | ความต้านทานไฟฟ้าลัดวงจร (%) |
| 100 | 120 | 1140 | 1.0 | 4 |
| 315 | 270 | 2760 | 0.9 | 4 |
| 630 | 460 | 4460 | 0.6 | 4.5 |
| 1600 | 940 | 10440 | 0.5 | 4.5 |
ปิดผนึกอย่างสมบูรณ์และไม่ต้องบำรุงรักษา: ถังกระดาษลูกฟูกให้การชดเชยปริมาณน้ำมันอัตโนมัติ โดยไม่จำเป็นต้องใช้เครื่องควบคุม (ถังขยายน้ำมัน) การออกแบบนี้ป้องกันการเสื่อมสภาพของน้ำมันจากความชื้นและออกซิเจน ช่วยลดความจำเป็นในการบำรุงรักษาได้อย่างมาก โดยทั่วไปต้องทำการทดสอบตัวอย่างน้ำมันทุกๆ 5-8 ปีเท่านั้น
ความยืดหยุ่นต่อสิ่งแวดล้อมที่เหนือกว่า: ด้วยระดับการป้องกันสูงถึง IP54 มันถูกสร้างขึ้นเพื่อให้ทนต่อฝุ่น ความชื้น และบรรยากาศที่มีฤทธิ์กัดกร่อนสูง ทำให้เหมาะสำหรับการติดตั้งกลางแจ้งและอุตสาหกรรมที่รุนแรง
ประสิทธิภาพสูง: ใช้แผ่นเหล็กซิลิกอนเกรดสูงและการสูญเสียต่ำและการออกแบบที่ลดการสูญเสียน้ำหนักบรรทุกและการสูญเสียน้ำหนักให้เหลือน้อยที่สุด ซึ่งมีส่วนช่วยลดต้นทุนการดำเนินงานตลอดอายุการใช้งาน
อายุการใช้งานยาวนาน: โครงสร้างแข็งแรงทนทานด้วยวัสดุที่มีคุณภาพและระบบฉนวนที่เชื่อถือได้ ช่วยให้มั่นใจได้ถึงอายุการใช้งานการออกแบบที่เกิน 25 ปี
ผนังถังอลูมิเนียมลูกฟูกหรือเหล็กเพื่อการกระจายความร้อนและความแข็งแรงทางกลที่เหนือกว่า
ระบบความปลอดภัยป้องกันสองชั้นพร้อมวาล์วระบายแรงดันและรีเลย์แก๊ส (รีเลย์ Buchholz)
ฝาครอบถังแบบถอดได้ช่วยให้ตรวจสอบภายในและซ่อมแซมได้สะดวกหากจำเป็น
การติดตั้งภายในอาคาร อาคารสูง โรงพยาบาล โรงเรียน ศูนย์ข้อมูล เหมืองแร่ แพลตฟอร์มนอกชายฝั่ง และสถานที่ใดๆ ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและสิ่งแวดล้อมที่เข้มงวด
หม้อแปลงชนิดแห้งใช้ฉนวนแข็ง (โดยทั่วไปคืออีพอกซีเรซิน) และระบายความร้อนด้วยอากาศโดยรอบ ช่วยขจัดความเสี่ยงจากไฟไหม้และสิ่งแวดล้อมที่เกี่ยวข้องกับน้ำมันฉนวน

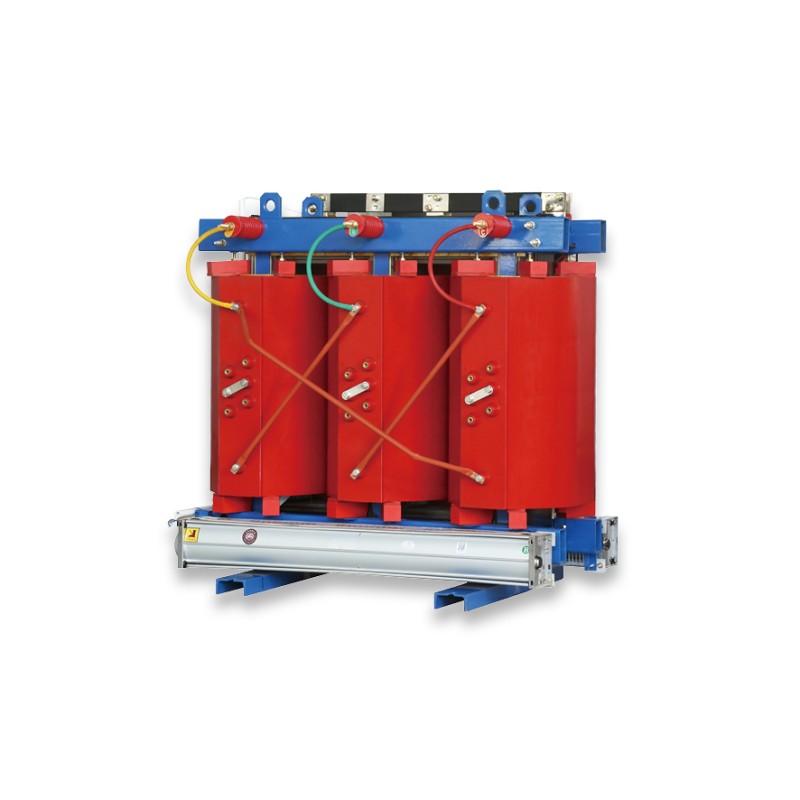

จินฮานด์ SCB14/18หม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซินเป็นโซลูชั่นที่เหมาะสมที่สุดสำหรับการใช้งานที่ไวต่อไฟ การห่อหุ้มอีพอกซีเรซินแบบหล่อสุญญากาศให้การปกป้องและประสิทธิภาพที่เหนือกว่า
| ความจุสูงสุด(kVA) | การสูญเสียขณะไม่มีโหลด(W) | การสูญเสียโหลด(W) | ไม่มีโหลดปัจจุบัน (%) | ความต้านทานไฟฟ้าลัดวงจร (%) |
| 100 | 230 | 1415 | 1.5 | 4 |
| 315 | 510 | 3125 | 1.0 | 4 |
| 630 | 750 | 5364 | 0.85 | 6 |
| 1600 | 1415 | 10555 | 0.85 | 6 |
ความปลอดภัยจากอัคคีภัยที่ยอดเยี่ยม: บรรลุการทนไฟระดับ F1 อีพอกซีเรซินที่ไม่ติดไฟและดับไฟได้เอง ทำให้เหมาะอย่างยิ่งสำหรับอาคารที่มีผู้คนหนาแน่น (โรงพยาบาล โรงเรียน ห้างสรรพสินค้า) อุโมงค์ และเหมืองที่ความปลอดภัยเป็นสิ่งสำคัญที่สุด
ประสิทธิภาพการใช้พลังงานสูง:ซีรีส์ SCB14 เป็นไปตาม China Energy Efficiency Class 2 ในขณะที่ซีรีส์ SCB18 ขั้นสูงเป็นไปตามมาตรฐาน Class 1 ที่สูงกว่า ซึ่งให้การสูญเสียที่ลดลงอย่างมากเพื่อการประหยัดพลังงานสูงสุดตลอดอายุการใช้งานของหม้อแปลง
สิ่งแวดล้อมและเป็นมิตรกับผู้ใช้: ปราศจากน้ำมัน ปลอดสารพิษ และไม่ปล่อยก๊าซที่เป็นอันตราย การทำงานเงียบอย่างน่าทึ่ง (ต่ำกว่ามาตรฐานแห่งชาติ 10-15 dB) ทำให้เหมาะสำหรับสภาพแวดล้อมที่ไวต่อเสียงรบกวน
การบำรุงรักษาต่ำและความน่าเชื่อถือสูง: โครงสร้างคอยล์หล่อเสาหินทนทานต่อความชื้นและฝุ่น มีความทนทานสูงต่อแรงลัดวงจร และไม่จำเป็นต้องบำรุงรักษา ชีวิตการออกแบบเกิน 30 ปี
พร้อมอัจฉริยะ:ผสานรวมอุปกรณ์ตรวจสอบอุณหภูมิ (เซ็นเซอร์ PT100) ชุดควบคุม และอินเทอร์เฟซการสื่อสาร (RS485, Modbus) ได้อย่างง่ายดายเพื่อการเชื่อมต่อกับระบบบริหารจัดการอาคาร (BMS) หรือ SCADA ได้อย่างราบรื่น
การชุบด้วยแรงดันสุญญากาศ (VPI) และเทคโนโลยีเรซินแบบหล่อช่วยให้มั่นใจได้ว่าฉนวนจะสมบูรณ์และปราศจากช่องว่าง
การออกแบบเสียงรบกวนต่ำในตัวพร้อมแดมเปอร์สั่นสะเทือนและแผงดูดซับเสียง
ส่วนประกอบแบบแยกส่วนช่วยให้การบริการถึงสถานที่ง่ายขึ้นและการอัพเกรดในอนาคต
การตัดสินใจเลือกที่ถูกต้องจำเป็นต้องมีการประเมินเงื่อนไขและความต้องการเฉพาะของโครงการอย่างเป็นระบบ ปฏิบัติตามกรอบการตัดสินใจนี้:
ในร่มหรือกลางแจ้ง? นี่คือไดรเวอร์หลักในการเลือกระหว่างแบบแห้งและแบบจุ่มน้ำมัน
การปรากฏตัวของฝุ่น ความชื้น สารเคมี หรือบรรยากาศที่ระเบิดได้ ชนิดน้ำมันปิดผนึกของ Jinhand และชนิดแห้งแบบหล่ออีพ็อกซี่มีทั้งความยืดหยุ่นสูง
ข้อบังคับท้องถิ่นอาจกำหนดให้หม้อแปลงชนิดแห้งสำหรับพื้นที่สาธารณะในร่ม ห้องใต้ดิน หรือใกล้กับวัตถุอันตราย
กำหนดโดยพิจารณาจากโหลดที่เชื่อมต่อโดยมีอัตราการเติบโตในอนาคตที่เหมาะสม (โดยทั่วไปคือ 20-25%)
แรงดันไฟฟ้าหลัก (HV) และแรงดันไฟฟ้ารอง (LV) พร้อมด้วยข้อกำหนดของเครื่องเปลี่ยนแทปสำหรับการควบคุมแรงดันไฟฟ้า (เช่น ±2x2.5% หรือ ±5%)
เช่น Dyn11, Yyn0 ต้องตรงกับความสัมพันธ์เฟสและข้อกำหนดการต่อลงดินของระบบของคุณ
ส่งผลต่อการควบคุมกระแสและแรงดันไฟฟ้าลัดวงจร ค่ามาตรฐานคือ 4% หรือ 6%; การใช้งานพิเศษอาจต้องใช้ค่าที่แตกต่างกัน
ประเมินการสูญเสียที่ไม่มีโหลด (ต้นทุนคงที่) และการสูญเสียโหลด (ต้นทุนผันแปร) ประสิทธิภาพที่สูงขึ้น (เช่น SCB18 Class 1 ของ Jinhand) ส่งผลให้ประหยัดในระยะยาวได้มาก โดยเฉพาะอย่างยิ่งสำหรับหม้อแปลงที่มีการโหลดอย่างต่อเนื่อง
ONAN (Oil Natural Air Natural) สำหรับประเภทน้ำมัน, AN/AF (Air Natural/Air Forced) สำหรับประเภทแห้ง
สำคัญสำหรับการติดตั้งในเมือง โรงพยาบาล หรือสำนักงาน Jinhand แบบแห้งมีการออกแบบที่มีเสียงรบกวนต่ำ
ต้องเหมาะสมกับพื้นที่ที่จัดสรรและพิจารณาข้อกำหนดการรับน้ำหนักของพื้น
เช่น CE, ฉลากประสิทธิภาพพลังงาน
มองให้ไกลกว่าราคาซื้อเริ่มแรก พิจารณาต้นทุนการติดตั้ง การสูญเสียพลังงานในช่วง 20 ปีขึ้นไป ค่าบำรุงรักษา และค่าใช้จ่ายในการกำจัด การออกแบบที่มีประสิทธิภาพสูงและบำรุงรักษาต่ำของ Jinhand มักให้ TCO ต่ำที่สุด
การเลือก Jinhand มีความหมายมากกว่าการซื้อหม้อแปลงไฟฟ้า กำลังเข้าสู่ความร่วมมือเพื่ออำนาจที่เชื่อถือได้
กว่าสิบปีของการมุ่งเน้นด้านการวิจัยและพัฒนา การออกแบบ และการผลิตหม้อแปลงไฟฟ้ากำลัง พร้อมความเข้าใจอย่างลึกซึ้งเกี่ยวกับความต้องการของตลาดทั่วโลก
ตั้งแต่การจัดหาวัสดุระดับพรีเมียม (เหล็กซิลิกอนเกรดสูง ตัวนำทองแดงที่ปราศจากออกซิเจน อีพอกซีเรซินชั้นบนสุด) ไปจนถึงการทดสอบขั้นสุดท้าย (แรงกระตุ้นจากฟ้าผ่า การทนต่อการลัดวงจร การทดสอบอุณหภูมิที่เพิ่มขึ้น) ทุกขั้นตอนได้รับการควบคุมภายใต้กระบวนการที่ได้รับการรับรองมาตรฐาน ISO
ทีมวิศวกรของเราสามารถจัดหาโซลูชันที่ปรับแต่งตามแผนผังทางไฟฟ้าเฉพาะของคุณ รวมถึงแรงดันไฟฟ้าที่ไม่ได้มาตรฐาน อิมพีแดนซ์พิเศษ ขนาดที่เปลี่ยนแปลง หรือการกำหนดค่าอุปกรณ์เสริมที่เป็นเอกลักษณ์
มีประสบการณ์ในการส่งออกไปกว่า 30 ประเทศ เราจัดการบรรจุภัณฑ์ส่งออก เอกสาร และการจัดส่งอย่างมืออาชีพภายใต้เงื่อนไขการค้าต่างๆ (EXW, FOB, CIF ฯลฯ) เพื่อให้มั่นใจว่ามีการจัดส่งที่ปลอดภัยและทันเวลา
เรามีคู่มือการติดตั้งโดยละเอียด คู่มือการใช้งาน และการสนับสนุนทางเทคนิคที่ตอบสนองอย่างรวดเร็ว เครือข่ายบริการทั่วโลกของเรามีเป้าหมายเพื่อให้แน่ใจว่าการทำงานในระยะยาวและไร้ปัญหาของ Jinhand Power Transformer ของคุณ
การเลือกหม้อแปลงไฟฟ้ากำลังเป็นการลงทุนเชิงกลยุทธ์ระยะยาวเพื่อความมั่นคงและความประหยัดของระบบไฟฟ้าของคุณ ด้วยการประเมินสภาพแวดล้อมการใช้งาน ข้อกำหนดทางไฟฟ้า และต้นทุนรวมในการเป็นเจ้าของอย่างรอบคอบ คุณสามารถระบุได้ว่าหม้อแปลงชนิดจุ่มน้ำมันที่ทนทานและคุ้มค่า เช่น S22-M หรือหม้อแปลงชนิดแห้งที่ปลอดภัย มีประสิทธิภาพ และชาญฉลาด เช่น SCB18 เหมาะสมหรือไม่
Jinhand เป็นซัพพลายเออร์และโรงงานชั้นนำจากประเทศจีน นำเสนอทั้งเทคโนโลยีระดับโลก ซีรีส์ S22-M ของเรามอบประสิทธิภาพที่ทนทานและไม่ต้องบำรุงรักษาสำหรับงานกลางแจ้งที่มีความต้องการสูง ในขณะที่ซีรีส์ SCB14/18 ของเรากำหนดมาตรฐานด้านความปลอดภัย ประสิทธิภาพ และความชาญฉลาดในการใช้งานภายในอาคารที่สำคัญ ด้วยการสนับสนุนด้านวิศวกรรมที่แข็งแกร่ง ข้อมูลทางเทคนิคที่โปร่งใส และความมุ่งมั่นต่อความสำเร็จของลูกค้า Jinhand มอบหัวใจที่เชื่อถือได้และมีประสิทธิภาพสำหรับเครือข่ายการกระจายพลังงานของคุณ
