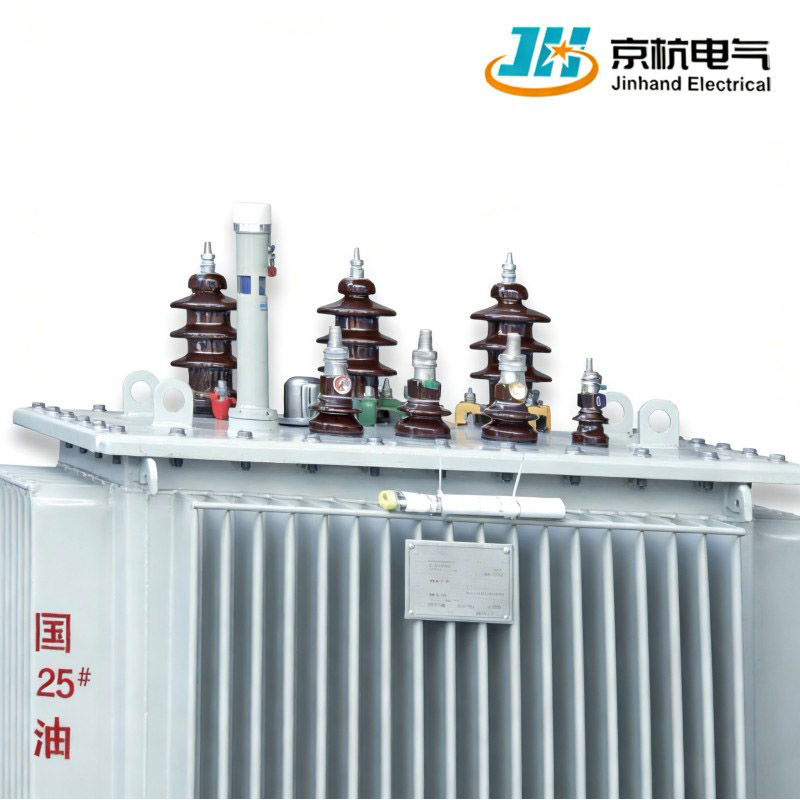

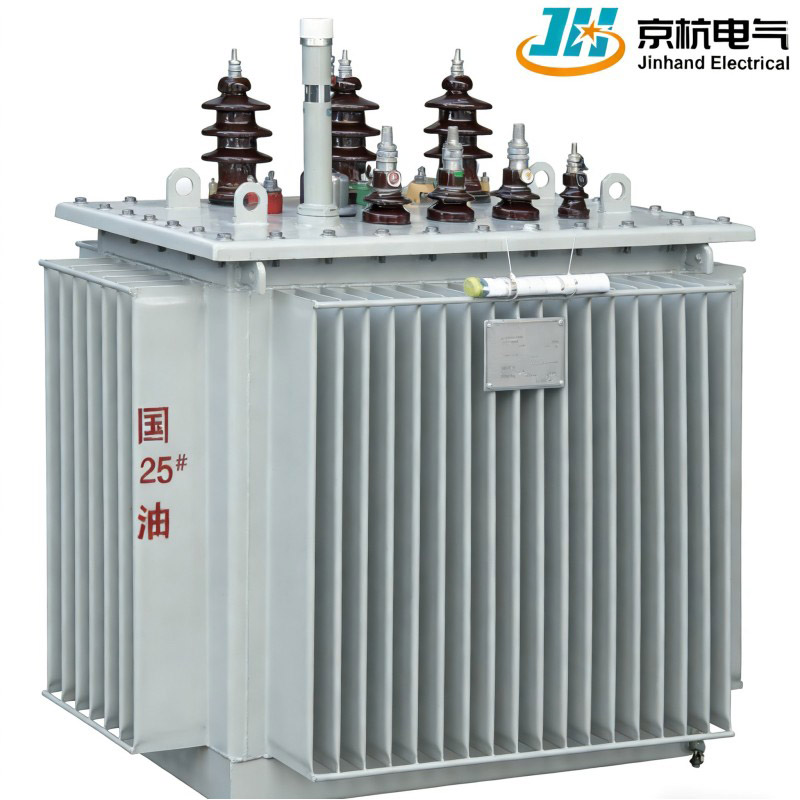

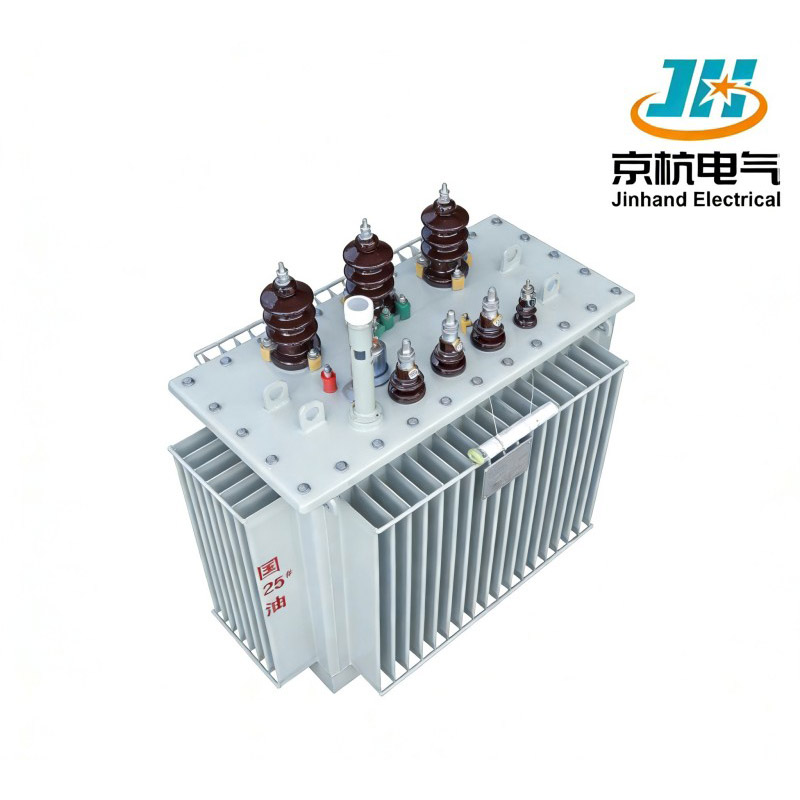

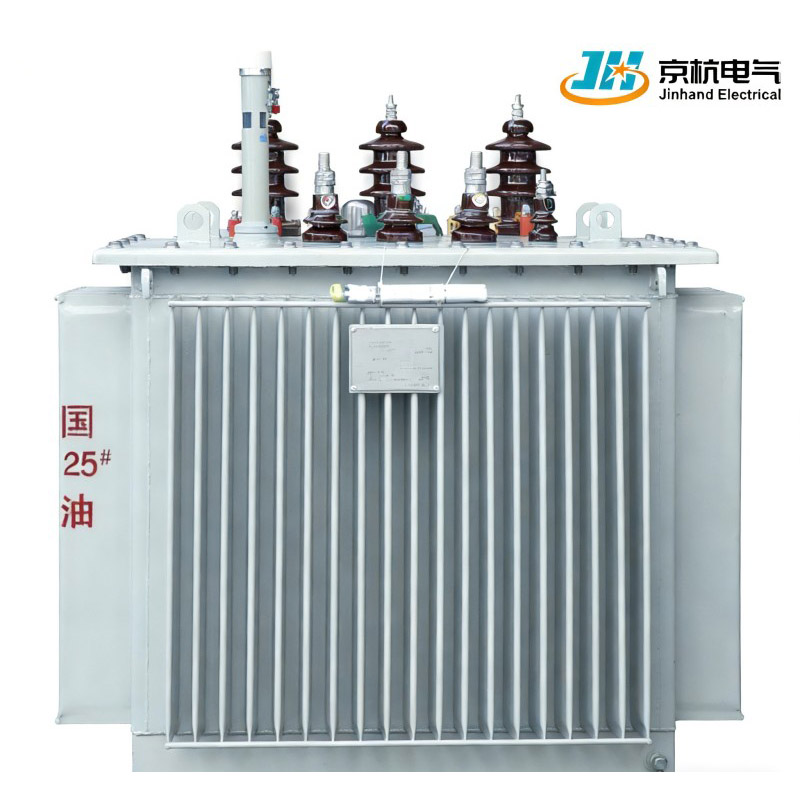

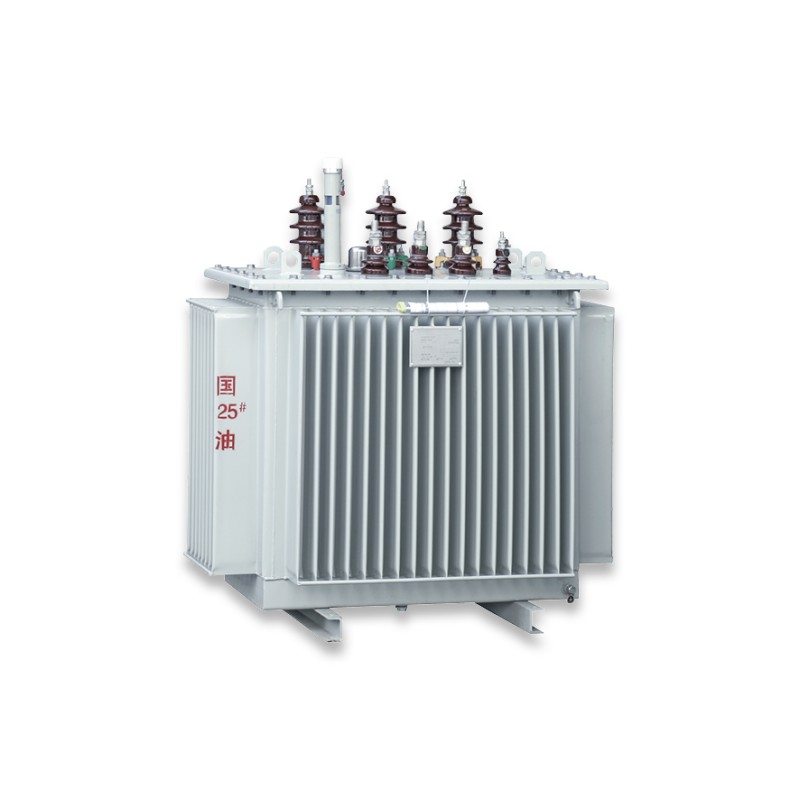

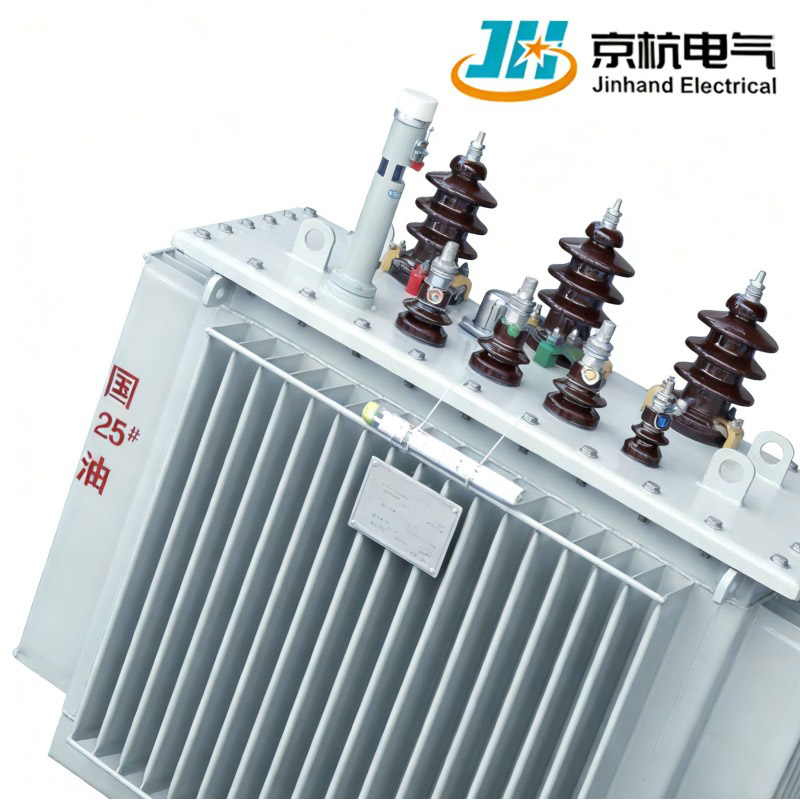

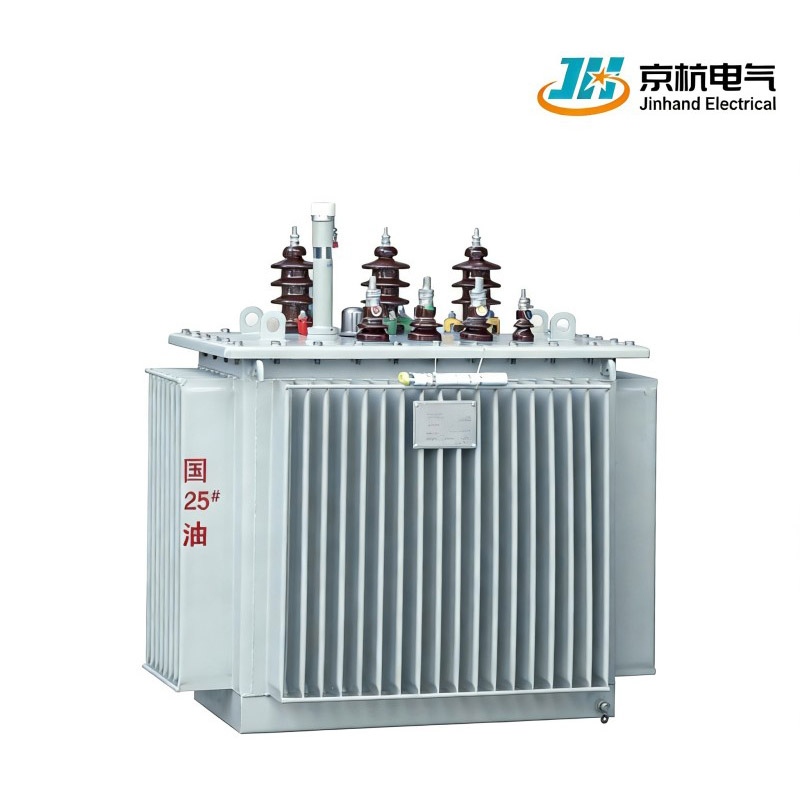

หม้อแปลงไฟฟ้ากำลังแช่น้ำมันแบบปิดผนึกอย่างเต็มที่

Model:S13/22-M

หม้อแปลงไฟฟ้าแบบแช่น้ำมันแบบปิดสนิท S13/22-M ได้รับการออกแบบมาสำหรับระบบไฟฟ้า 50Hz, ≤10kV เหมาะอย่างยิ่งสำหรับการจำหน่ายในสภาพแวดล้อมปิโตรเลียม โลหะวิทยา เคมี สิ่งทอ และสภาพแวดล้อมที่มีฝุ่นมาก

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงไฟฟ้าแช่น้ำมันแบบปิดสนิท S13/22-M จากบริษัท Jinhand Electrical ของจีน ได้รับการออกแบบมาสำหรับระบบไฟฟ้า 50Hz/10kV ในสภาพแวดล้อมปิโตรเลียม โลหะวิทยา และเต็มไปด้วยฝุ่น ในฐานะผู้ผลิตและซัพพลายเออร์โรงงานชั้นนำ สวิตช์เกียร์ KYN61-40.5 ของเราได้รับการยอมรับในอุตสาหกรรมอย่างแข็งแกร่ง ซึ่งสะท้อนถึงคุณภาพที่เชื่อถือได้ของเรา

ข้อดี

1.การออกแบบที่ปิดสนิท: หม้อแปลง S13/22-M มีโครงสร้างที่ปิดสนิท เพิ่มความทนทาน และลดความต้องการในการบำรุงรักษา
2.ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง: เหมาะสำหรับระบบไฟฟ้าที่มีแรงดันไฟฟ้าใช้งานพิกัด 10kV หรือต่ำกว่า ทำให้ใช้งานได้หลากหลายสำหรับการใช้งานต่างๆ
3.ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่ไม่เอื้ออำนวย: เหมาะสำหรับใช้ในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม โลหะวิทยา เคมี สิ่งทอ และอุตสาหกรรมเบา โดยเฉพาะอย่างยิ่งในสภาวะที่มีฝุ่นสูง

พารามิเตอร์ทางเทคนิคหลัก

ความจุสูงสุด	การรวมแรงดันไฟฟ้า (kV) ช่วงการกรีดสูงของแรงดันต่ำแรงดันแรงดันสูง			ป้ายกำกับกลุ่มการเชื่อมต่อ	ไม่มีโหลดลอส(W)	ความต้านทานวงจรสั้น	น้ำหนัก		ขนาดภายนอก			แทรคเกจ
ความจุสูงสุด				ป้ายกำกับกลุ่มการเชื่อมต่อ	ไม่มีโหลดลอส(W)	ความต้านทานวงจรสั้น	น้ำมัน	น้ำหนักรวม	ความยาว	ความกว้าง	ความสูง	แทรคเกจ
30	66.36.61010.511	±5% หรือ ±2×2.5%	0.4	Yyn0 Dyn11	80	4	65	250	705	445	850	400×400
50					100		75	320	745	500	880	400×400
63					110		85	375	775	515	965	400×400
80					130		95	425	790	590	985	400×400
100					150		100	480	820	640	1005	400×400
125					170		110	540	835	710	1030	550×550
160					200		120	625	865	740	1030	550×550
200					240		145	750	1085	680	1110	550×550
250					290		160	860	1175	755	1130	550×550
315					340		175	980	1190	765	1175	550×550
400					410		200	1180	1275	825	1210	660×660
500					480		225	1350	1325	880	1280	660×660
630					570	4.5	260	1580	1420	935	1315	660×660
800					700		285	1835	1490	985	1375	820×820
1000					830		350	2170	1690	1220	1395	820×820
1250					970		410	2645	1825	1305	1460	820×820
1600					1170		470	3240	1825	1270	1515	820×820
2000					1380		540	2860	2085	1235	1715	1070×1070
2500					1680		600	4435	2130	1255	1805	1070×1070

แบบอย่าง	ความจุสูงสุด	โหลดไฟฟ้ารวมกัน			สัญลักษณ์การเชื่อมต่อ	ไม่มีการสูญเสียโหลด(W)	DY โหลดลอส(W)	ปปป การสูญเสียน้ำหนัก(W)	ไม่มีกระแสโหลด (%)
แบบอย่าง	ความจุสูงสุด	ความดันสูง	ช่วงการแตะ	ความดันต่ำ	สัญลักษณ์การเชื่อมต่อ	ไม่มีการสูญเสียโหลด(W)	DY โหลดลอส(W)	ปปป การสูญเสียน้ำหนัก(W)	ไม่มีกระแสโหลด (%)
S22-M-30/10-NX1	30	66.36.61010.511	±5%±2×2.5%	0.4	Yyn0 Dyn11	65	455	430	1.5
S22-M-50/10-NX1	50					80	655	625	1.3
S22-M-63/10-NX1	63					90	785	745	1.2
S22-M-80/10-NX1	80					105	945	900	1.2
S22-M-100/10-NX1	100					120	1140	1080	1
S22-M-125/10-NX1	125					135	1360	1295	1.1
S22-M-160/10-NX1	160					160	1665	1585	1
S22-M-200/10-NX1	200					190	1970	1870	1
S22-M-250/10-NX1	250					230	2300	2195	0.9
S22-M-315/10-NX1	315					270	2760	2630	0.9
S22-M-400/10-NX1	400					330	3250	3095	0.8
S22-M-500/10-NX1	500					385	3900	3710	0.8
S22-M-630/10-NX1	630					460	4460		0.6
S22-M-800/10-NX1	800					560	5400		0.6
S22-M-1000/10-NX1	1000					665	7415		0.6
S22-M-1250/10-NX1	1250					780	8640		0.5
S22-M-1600/10-NX1	1600					940	10440		0.5
S22-M-2000/10-NX1	2000					1085	13180		0.5
S22-M-2500/10-NX1	2500					1280	13360		0.5

คุณสมบัติหลัก

1.การทำงานของความถี่ AC: ออกแบบมาเพื่อการทำงานที่ความถี่ AC 50Hz ทำให้มั่นใจได้ถึงความเข้ากันได้กับระบบไฟฟ้ามาตรฐาน

2.ฟังก์ชันการทำงานของหม้อแปลงไฟฟ้าระบบจำหน่าย: ทำหน้าที่อย่างมีประสิทธิภาพในฐานะหม้อแปลงไฟฟ้าระบบจำหน่าย ซึ่งอำนวยความสะดวกในการกระจายพลังงานอย่างมีประสิทธิภาพในการตั้งค่าทางอุตสาหกรรม
3.ต้านทานฝุ่นสูง:สร้างขึ้นเพื่อให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีระดับฝุ่นสูง ช่วยให้มั่นใจได้ถึงการทำงานที่สม่ำเสมอและอายุการใช้งานยาวนาน

จุดขายหลัก

1.ปิดผนึกอย่างเต็มที่และไม่ต้องบำรุงรักษา: ถังที่ปิดสนิทช่วยป้องกันการเสื่อมสภาพของน้ำมันและความชื้น ซึ่งช่วยลดความถี่ในการบำรุงรักษาได้อย่างมาก
2. การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง: เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีฝุ่นสูง ชื้น และมีฤทธิ์กัดกร่อนสูง พร้อมประสิทธิภาพการป้องกันที่ดีเยี่ยม
3. ประสิทธิภาพสูงและการประหยัดพลังงาน: การสูญเสียโหลดและการสูญเสียโหลดต่ำเป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงาน ทำให้มั่นใจได้ถึงการดำเนินงานที่ประหยัด
4.การกำหนดค่าแรงดันไฟฟ้าที่ยืดหยุ่น: รองรับการตั้งค่าก๊อกน้ำแรงดันสูงหลายแบบและเอาต์พุตแรงดันต่ำเพื่อปรับให้เข้ากับความต้องการของกริดต่างๆ
5.การออกแบบอายุการใช้งานยาวนาน: ใช้แผ่นเหล็กซิลิกอนคุณภาพสูงและขดลวดทองแดงเต็มรูปแบบพร้อมระบบฉนวนที่เชื่อถือได้ โดยมีอายุการใช้งานมากกว่า 25 ปี

จุดเด่นด้านนวัตกรรมการออกแบบ

1. โครงสร้างถังลูกฟูกช่วยให้สามารถชดเชยปริมาณน้ำมันได้อัตโนมัติโดยไม่ต้องมีตัวป้องกันเพิ่มเติม
2. การป้องกันแบบคู่พร้อมวาล์วระบายแรงดันและรีเลย์แก๊สช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน
3.การออกแบบฝาครอบถังแบบถอดได้อำนวยความสะดวกในการตรวจสอบภายในและการเปลี่ยนส่วนประกอบ
4. การพ่นทรายพื้นผิวและการเคลือบป้องกันการกัดกร่อนสองชั้นเหมาะสำหรับสภาพแวดล้อมกลางแจ้งและมีฤทธิ์กัดกร่อน

ทำไมต้องเลือก Jinhand Electrical?

1. กว่าทศวรรษของความเชี่ยวชาญในการวิจัยและพัฒนาหม้อแปลงและการผลิตด้วยทีมงานด้านเทคนิคที่มีประสบการณ์
2.ผลิตภัณฑ์ที่ได้รับการรับรองโดยมาตรฐานประสิทธิภาพพลังงานแห่งชาติและผ่านการทดสอบความสามารถในการทนต่อการลัดวงจร ท่ามกลางการทดสอบอื่นๆ
3. รองรับการปรับแต่งที่ไม่ได้มาตรฐานและให้บริการแบบ end-to-end ตั้งแต่การให้คำปรึกษาและการออกแบบไปจนถึงการสนับสนุนหลังการขาย
4. เครือข่ายบริการระดับโลกที่ครอบคลุมช่วยให้ตอบสนองอย่างรวดเร็วและสนับสนุนชิ้นส่วนอะไหล่

คำถามที่พบบ่อย

คำถามที่ 1: หม้อแปลงไฟฟ้าที่ปิดสนิทจำเป็นต้องเปลี่ยนน้ำมันเป็นประจำหรือไม่
ตอบ: โดยปกติแล้วไม่จำเป็นต้องเปลี่ยนถ่ายน้ำมันเครื่อง การออกแบบที่ปิดสนิทช่วยป้องกันการเสื่อมสภาพของน้ำมันได้อย่างมีประสิทธิภาพ แนะนำให้ทำการทดสอบตัวอย่างน้ำมันทุกๆ 5-8 ปี
Q2: เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?
ตอบ: ได้ ด้วยระดับการป้องกัน IP54 จึงเหมาะสำหรับการติดตั้งกลางแจ้ง แนะนำให้เพิ่มที่บังแดดและกันฝนเพื่อยืดอายุการใช้งาน
Q3: สามารถทำงานแบบขนานได้หรือไม่?
ตอบ: ได้ หากพารามิเตอร์ที่กำหนดมีความสอดคล้องและรับประกันการจับคู่เฟสและอิมพีแดนซ์ที่เหมาะสม
Q4: ระยะเวลาในการจัดส่งคืออะไร?
ตอบ: รุ่นมาตรฐาน: 30–45 วัน สำหรับความจุขนาดใหญ่หรือความต้องการพิเศษ ระยะเวลารอคอยสินค้าจะขึ้นอยู่กับการกำหนดค่าเฉพาะ

กำลังโหลดและจัดส่ง

ด้วยคุณภาพผลิตภัณฑ์และบริการที่เป็นเลิศ เราจึงได้สร้างความร่วมมือระยะยาวกับลูกค้าในกว่า 30 ประเทศ เราสนับสนุนเงื่อนไขการค้าต่างๆ เช่น EXW, FOB และ CIF และให้บริการบรรจุภัณฑ์ส่งออก เอกสาร และบริการติดตามลอจิสติกส์อย่างมืออาชีพ
