หม้อแปลงกระแสไฟฟ้าชนิดเสาปิดสนิท

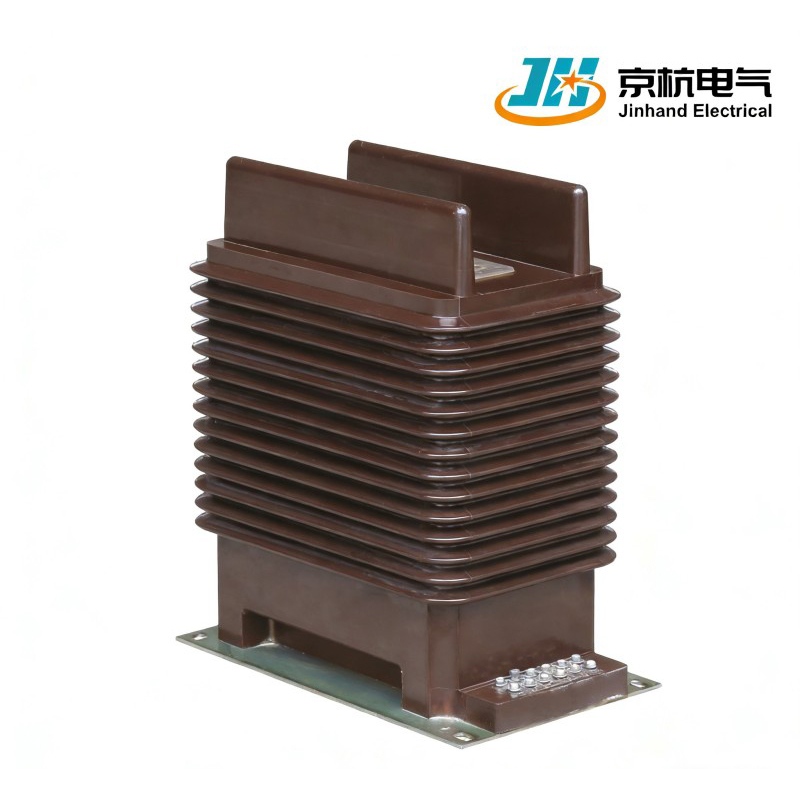

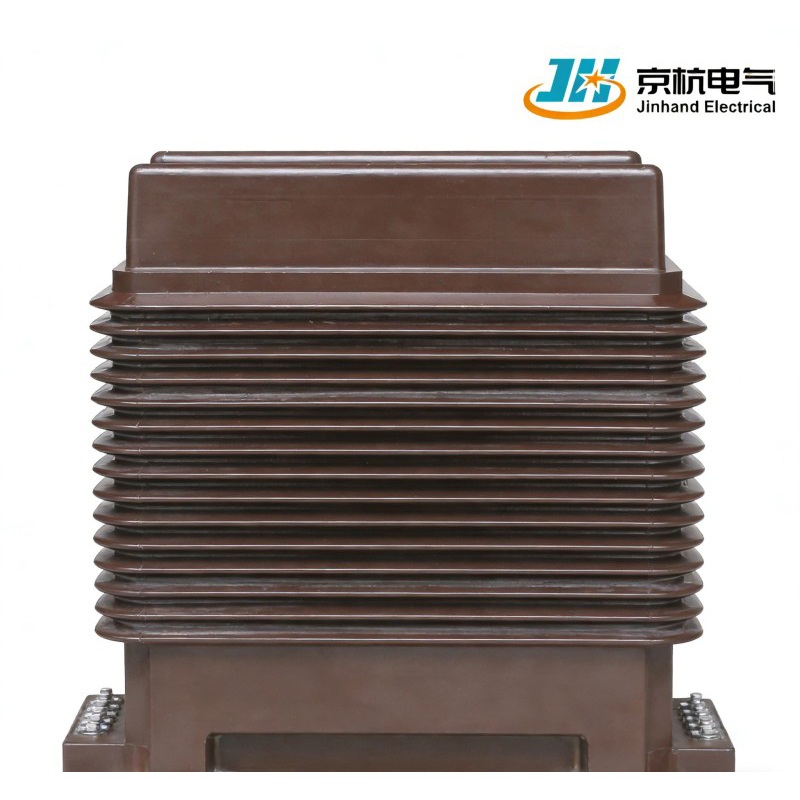

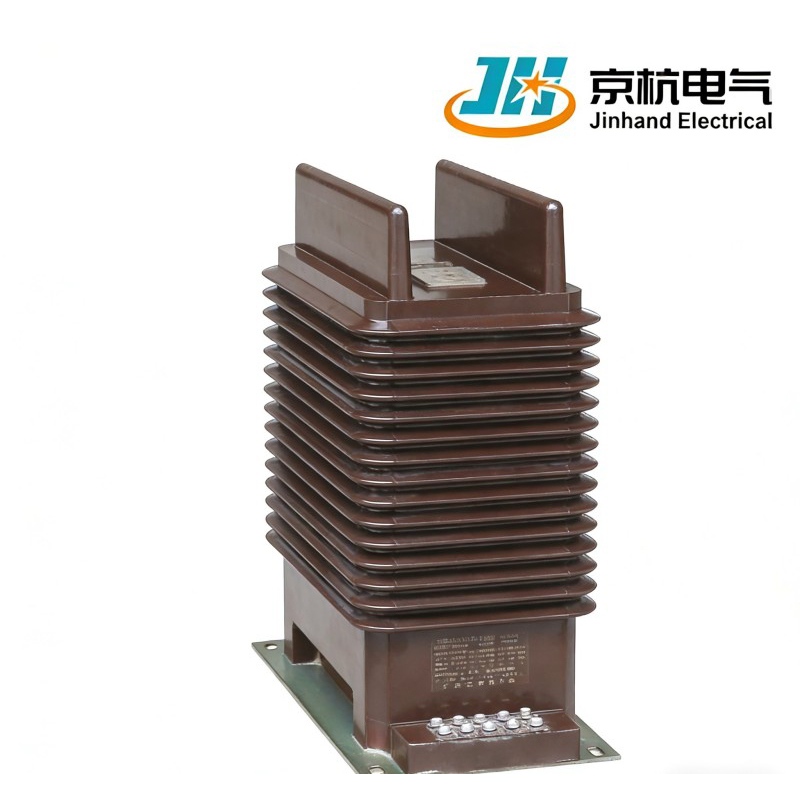

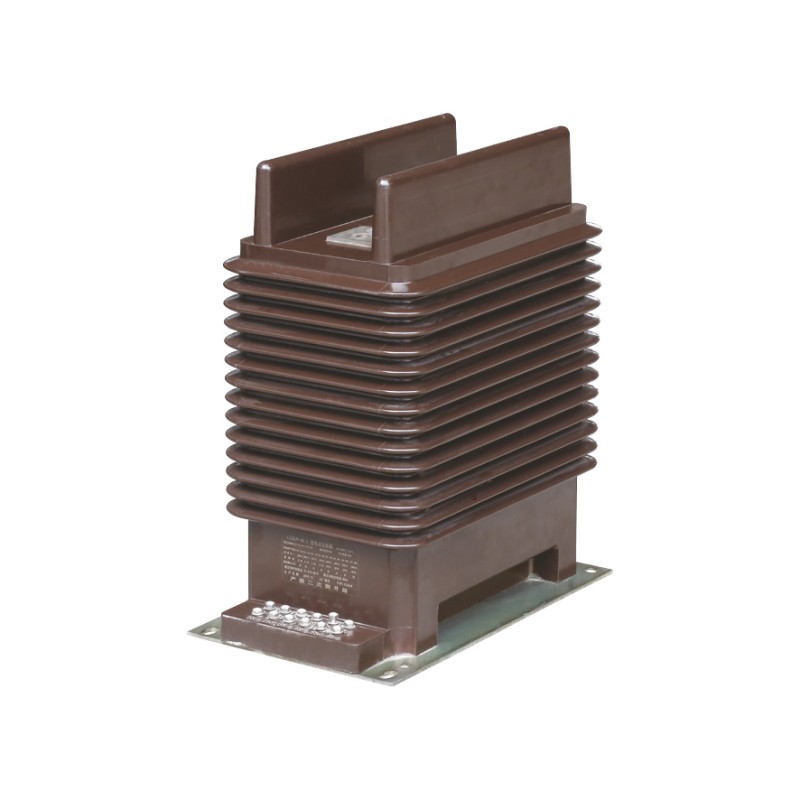

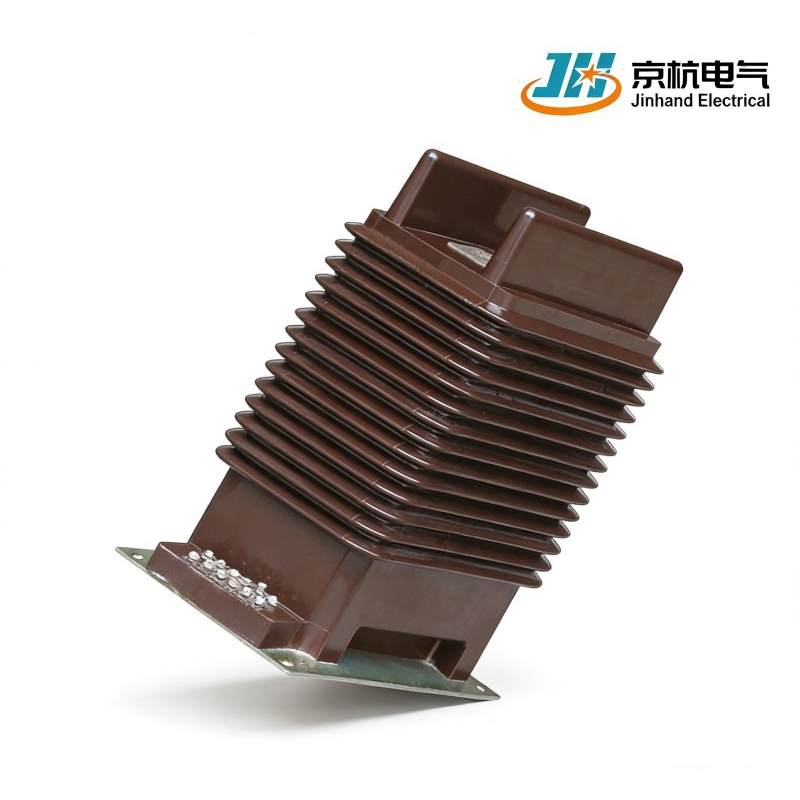

หม้อแปลงกระแสชนิดเสาปิด LZZBJ9-35 เป็นไปตามมาตรฐาน GB/T 20840.1, 2 และ IEC 61869-1, 2 ทำให้มั่นใจในความน่าเชื่อถือและความปลอดภัยสูง การทำงานในอุณหภูมิแวดล้อมตั้งแต่ -5°C ถึง +40°C โดยมีระดับฉนวนที่น่าประทับใจที่ 40.5/95/200 kV ด้วยค่าตัวประกอบกำลังที่ cosφ = 0.8 (ความล่าช้า) และตัวเลือกสำหรับกระแสทุติยภูมิที่กำหนดที่ 5A หรือ 1A อุปกรณ์นี้จึงมีความอเนกประสงค์สำหรับการใช้งานที่หลากหลาย ในฐานะผู้ผลิตและซัพพลายเออร์ชั้นนำในประเทศจีน โรงงานของเรามุ่งมั่นที่จะผลิตโซลูชันไฟฟ้าคุณภาพสูงที่ตอบสนองความต้องการของอุตสาหกรรมที่หลากหลาย

ข้อดี

1. การปฏิบัติตามมาตรฐาน: ตรงตามมาตรฐาน GB/T 20840.1, 2 และ IEC 61869-1, 2 ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และปลอดภัย
2.ช่วงอุณหภูมิการทำงานกว้าง: ทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิแวดล้อมตั้งแต่ -5 ℃ ถึง +40 ℃ เหมาะสำหรับสภาพแวดล้อมต่างๆ
3.ประสิทธิภาพอเนกประสงค์: ให้ความยืดหยุ่นด้วยกระแสทุติยภูมิที่กำหนดที่ 5A หรือ 1A เพื่อรองรับข้อกำหนดการใช้งานที่แตกต่างกัน

พารามิเตอร์ทางเทคนิคหลัก

หมายเหตุ:หากพารามิเตอร์ที่ผู้ใช้ร้องขออยู่นอกเหนือขอบเขตของตารางข้างต้น พารามิเตอร์เหล่านั้นสามารถกำหนดได้หลังจากปรึกษาหารือกับบริษัทของเราแล้ว

คุณสมบัติหลัก

1. การปฏิบัติตามมาตรฐาน: ตรงตามมาตรฐาน GB/T 20840.1, 2 และ IEC 61869-1, 2 ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และปลอดภัย
2.ช่วงอุณหภูมิการทำงานกว้าง: ทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิแวดล้อมตั้งแต่ -5 ℃ ถึง +40 ℃ เหมาะสำหรับสภาพแวดล้อมต่างๆ
3.ประสิทธิภาพอเนกประสงค์: ให้ความยืดหยุ่นด้วยกระแสทุติยภูมิที่กำหนดที่ 5A หรือ 1A เพื่อรองรับข้อกำหนดการใช้งานที่แตกต่างกัน

จุดเด่นของผลิตภัณฑ์

1.โครงสร้างเสาไฟฟ้าแรงสูงแบบปิดเต็มที่: ออกแบบมาสำหรับระบบไฟฟ้า 35kV ที่มีระดับฉนวน 40.5/95/200 kV ให้ความต้านทานแรงดันไฟฟ้าที่ดีเยี่ยมและต้านทานการวาบไฟตามผิวจากมลภาวะ
2. การออกแบบอัตราส่วนคู่ที่เป็นตัวเลือก: รองรับอัตราส่วนการแปลงทั้งแบบเดี่ยวและแบบคู่ เช่น 50−100/5 เพื่อรองรับการขยายระบบหรือความต้องการการเปลี่ยนแปลงโหลด
3. การบูรณาการที่มีความแม่นยำสูงและการป้องกัน: รวมคลาสการวัด 0.2S/0.5 เข้ากับคลาสการป้องกัน (10P10/10P20/10P30) ตรงตามข้อกำหนดแบบบูรณาการสำหรับการวัดแสง การตรวจสอบ และการป้องกันรีเลย์
4.ช่วงอุณหภูมิการทำงานกว้าง: การทำงานที่เสถียรในอุณหภูมิแวดล้อมตั้งแต่ -5 ℃ ถึง +40 ℃ เหมาะสำหรับพื้นที่ภูมิอากาศส่วนใหญ่

การเพิ่มประสิทธิภาพต้นทุนการดำเนินงาน

1.Pillar-Type Integrated Design: โครงสร้างที่แข็งแรงช่วยลดความจำเป็นในการรองรับภายนอก ลดความซับซ้อนในการติดตั้งและบำรุงรักษา
2. ความเสถียรแบบไดนามิกและความร้อนสูง: กระแสความร้อนระยะสั้นสูงถึง 72 kA และกระแสความเสถียรแบบไดนามิกสูงถึง 144 kA พร้อมความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่งเพื่อยืดอายุอุปกรณ์
3.การสูญเสียปัจจัยพลังงานต่ำ: cosφ=0.8 (การล้าหลัง) ปรับปรุงประสิทธิภาพการใช้พลังงานของระบบและลดการสูญเสียในการดำเนินงาน

โลจิสติกส์และการติดตั้ง

1.โครงสร้างเสาแบบโมดูลาร์: จัดส่งเป็นหน่วยที่สมบูรณ์พร้อมประกอบที่ไซต์งานได้ง่าย ช่วยลดระยะเวลาในการก่อสร้าง
2. เข้ากันได้กับฐานการติดตั้งมาตรฐาน: ให้หน้าแปลนและตัวยึดที่เข้ากันได้กับสวิตช์เกียร์และโครงสร้าง 35kV ต่างๆ
3. ประสบการณ์ด้านบรรจุภัณฑ์ส่งออกที่กว้างขวาง: ให้บริการลูกค้าในกว่า 30 ประเทศ สนับสนุนตัวเลือกบรรจุภัณฑ์ เช่น ลังไม้และพาเลท

ความทนทานและความมั่นคง

1.ฉนวนกันความร้อนแบบปิดมิดชิด: การออกแบบภายนอกอาคารที่ทนทานต่อฝน ฝุ่น และรังสียูวี เหมาะสำหรับสถานีไฟฟ้าย่อยกลางแจ้งและสภาพแวดล้อมที่รุนแรง
2. การออกแบบแผ่นดินไหวและต้านทานลม: ความแข็งแรงของโครงสร้างสูงตรงตามข้อกำหนดสำหรับความเร็วลมสูงและสภาวะแผ่นดินไหว
3. การคายประจุบางส่วนต่ำ: ใช้วัสดุฉนวนคุณภาพสูงและกระบวนการหล่อแบบสุญญากาศเพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนที่มั่นคงในระหว่างการใช้งานระยะยาว

ข้อดีของกระบวนการผลิต

1.กระบวนการสร้างเจลด้วยแรงดันอัตโนมัติเต็มรูปแบบ (APG): รับประกันชั้นฉนวนที่มีความหนาแน่นและสม่ำเสมอโดยไม่มีช่องว่างอากาศหรือรอยแตกร้าว
2. กระบวนการม้วนและป้องกันที่แม่นยำ: ลดการรั่วไหลของแม่เหล็กและการรบกวน ปรับปรุงความแม่นยำในการวัดและภูมิคุ้มกันแม่เหล็กไฟฟ้า
3. การตรวจสอบการทดสอบประเภทที่สมบูรณ์: รวมการทดสอบเต็มรูปแบบ เช่น แรงกระตุ้นฟ้าผ่า อุณหภูมิที่เพิ่มขึ้น ข้อผิดพลาด และการคายประจุบางส่วน เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานระดับชาติและ IEC

คุณสมบัติการออกแบบที่เป็นนวัตกรรมใหม่

1. ฟังก์ชั่นการสลับอัตโนมัติแบบ Dual-Ratio: รองรับการสลับอัตราส่วนระยะไกลหรือท้องถิ่นเพื่อปรับให้เข้ากับการเปลี่ยนแปลงการทำงานของระบบ
2. การจัดหาอินเทอร์เฟซการตรวจสอบอัจฉริยะ: สามารถรวมโมดูลการตรวจสอบออนไลน์สำหรับอุณหภูมิ กระแสไฟฟ้า ฯลฯ เพื่อรองรับการรวมสถานีย่อยดิจิทัล
3. การออกแบบการป้องกันการระเบิดและการแตกร้าว: โครงสร้างลดแรงดันภายในป้องกันการแตกของอุปกรณ์ระหว่างที่เกิดข้อผิดพลาด

คุณสมบัติสีเขียวและการประหยัดพลังงาน

1.วัสดุอีพ็อกซี่เป็นมิตรกับสิ่งแวดล้อม: วัสดุฉนวนไม่เป็นพิษและย่อยสลายได้ทางชีวภาพ เป็นไปตามข้อกำหนดของอุปกรณ์พลังงานสีเขียว
2.แกนแม่เหล็กสูญเสียต่ำ: ใช้แผ่นเหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงและมีการสูญเสียต่ำเพื่อลดการสูญเสียกระแสไฟฟ้าและการสูญเสียเหล็ก
3. การออกแบบรีไซเคิลได้ยาวนาน: อายุการใช้งานของผลิตภัณฑ์มากกว่า 30 ปี ด้วยวัสดุที่คัดแยกและรีไซเคิลได้ง่ายหลังจากการรื้อถอน

ทำไมถึงเลือกพวกเรา?

1. ผู้ผลิตหม้อแปลงไฟฟ้า 35kV เฉพาะทาง: นำเสนอชุดผลิตภัณฑ์ที่มีกระบวนการที่ครบถ้วนและความสามารถในการผลิตจำนวนมาก
2. การรับรองและรายงานฉบับสมบูรณ์: จัดทำรายงานการทดสอบประเภทที่ออกโดยศูนย์ทดสอบระดับชาติซึ่งรองรับการเข้าถึงกริด
3. การใช้งานอย่างกว้างขวางในโครงการในประเทศและต่างประเทศ: ประสบการณ์การดำเนินงานที่กว้างขวางในโรงไฟฟ้า โรงงานอุตสาหกรรม พลังงานใหม่ และสาขาอื่น ๆ
4.การสนับสนุนบริการแบบครบวงจร: มอบบริการแบบครบวงจรตั้งแต่การให้คำปรึกษาในการเลือก การยืนยันการวาด คำแนะนำในการติดตั้ง ไปจนถึงการบำรุงรักษาหลังการขาย

คำถามที่พบบ่อย

คำถามที่ 1: การเดินสายและการสลับอัตราส่วนสำหรับหม้อแปลงอัตราส่วนคู่ดำเนินการอย่างไร
ตอบ: โดยทั่วไปการสลับอัตราส่วนจะทำผ่านส่วนเชื่อมต่อหรือเทอร์มินัลภายนอก โปรดดูแผนภาพการเดินสายไฟของเราสำหรับการเชื่อมต่อเฉพาะ บางรุ่นรองรับสวิตช์ไฟฟ้าระยะไกล
Q2: เหมาะสำหรับพื้นที่สูงหรือไม่?
ตอบ: ผลิตภัณฑ์มาตรฐานเหมาะสำหรับความสูง ≤1,000 ม. การใช้งานในพื้นที่สูงจำเป็นต้องมีการออกแบบเฉพาะพร้อมฉนวนที่ได้รับการปรับปรุง
Q3: ระดับการป้องกันคืออะไร?
ตอบ: โดยทั่วไปแล้ว รุ่นกลางแจ้งจะมีระดับ IP54 สามารถให้คะแนนที่สูงกว่าเช่น IP55 ได้ตามคำขอ

การสนับสนุนการบริการ

1.การให้คำปรึกษาด้านเทคนิคก่อนการขาย: ให้การรวบรวมพารามิเตอร์ของระบบและคำแนะนำในการเลือก รองรับการออกแบบและการยืนยันรูปวาด 2. คำแนะนำในการติดตั้งในสถานที่: วิศวกรพร้อมสำหรับคำแนะนำในสถานที่หรือวิดีโอสำหรับการติดตั้งและการว่าจ้าง 3.การจัดหาชิ้นส่วนอะไหล่: รักษาสต็อกของส่วนประกอบหลักเพื่อการเปลี่ยนและซ่อมแซมอย่างรวดเร็ว
