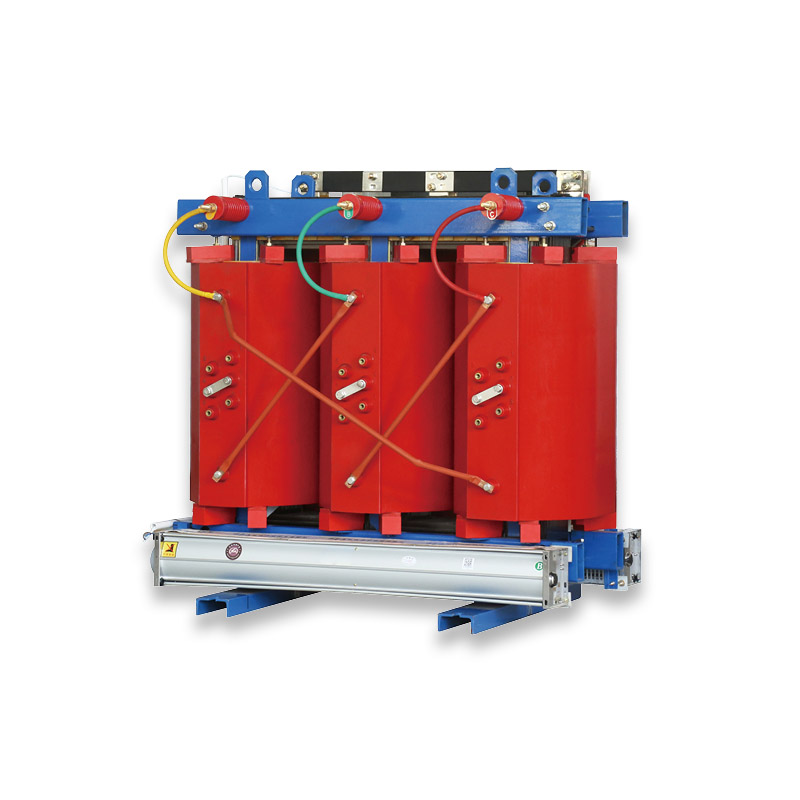

หม้อแปลงไฟฟ้าแบบหล่อแห้ง 400kVA หม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้าหม้อแปลงไฟฟ้าแบบหล่อเรซินแบบแห้งขนาด 400kVA ของ Jinhand ใช้การหล่อสุญญากาศอีพอกซีเรซิน ซึ่งได้รับการออกแบบมาเพื่อการใช้งานในร่มที่มีความปลอดภัยจากอัคคีภัยสูง รองรับอินพุตแรงดันไฟฟ้าสูง 6/6.3/6.6/10/10.5/11kV (การปรับการแตะ ±5%/±2×2.5%) และเอาต์พุตแรงดันต่ำ 0.4kV เข้ากันได้กับกลุ่มการเชื่อมต่อ Yyn0/Dyn11 ข้อมูลจำเพาะที่สำคัญ: SCB14 (การสูญเสียโหลด: 3590kW, กระแสไฟไม่โหลด: 1.0%); SCB18 (การสูญเสียโหลด: 3590kW, กระแสไฟขณะไม่มีโหลด: 1.0%); ความต้านทานไฟฟ้าลัดวงจร: 4% ด้วยการสนับสนุนจากความเชี่ยวชาญด้านการวิจัยและพัฒนามากกว่า 10 ปี ทุกหน่วยผ่านการทดสอบจากโรงงาน 100% ทำให้มั่นใจถึงประสิทธิภาพที่มั่นคงสำหรับโครงสร้างพื้นฐานที่สำคัญระดับโลกและการใช้งานภายในอาคารทางอุตสาหกรรม

ข้อดี

1. เกรดประสิทธิภาพคู่: SCB14 (ประสิทธิภาพระดับ 2 ระดับชาติ); SCB18 (ประสิทธิภาพระดับ 1 ระดับประเทศ) โดยมีการสูญเสียขณะไม่มีโหลดต่ำกว่า SCB14 ถึง 14%
2.การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง: ป้องกันความชื้น กันฝุ่น และทนต่อการกัดกร่อน ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมภายในอาคารที่ชื้น/เต็มไปด้วยฝุ่น RH≥95%
3.อายุการใช้งานที่ไม่ต้องบำรุงรักษา: โครงสร้างแบบปิดทั้งหมด อายุการใช้งาน 30+ ปี และอัตราข้อผิดพลาดประจำปี 0.5% ซึ่งต่ำกว่าค่าเฉลี่ยของอุตสาหกรรมมาก

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ทางเทคนิคหลัก
คุณสมบัติหลัก

1.ความเข้ากันได้ของโครงสร้างพื้นฐานที่สำคัญ: เหมาะกับเหมือง รถไฟใต้ดิน โรงพยาบาล โรงเรียน และอาคารสูง โดยไม่จำเป็นต้องใช้ห้องหม้อแปลงโดยเฉพาะ
2. การทำงานที่มีเสียงรบกวนต่ำ: ตัวหน่วงการสั่นสะเทือนและชั้นกันเสียงช่วยลดเสียงรบกวนเป็น ≤52dB (1 ม.) ต่ำกว่ามาตรฐานแห่งชาติ 10-15dB
3. การปรับตัวของกริดทั่วโลก: มาตรฐาน 50Hz, อินพุตหลายแรงดันไฟฟ้า และการปรับก๊อกน้ำแบบยืดหยุ่น ปรับให้เข้ากับสถานการณ์การกระจายพลังงานในร่ม 95%
4. การออกแบบที่เป็นมิตรกับสิ่งแวดล้อม: วัสดุรีไซเคิล การปล่อยมลพิษที่ไม่เป็นพิษ ซึ่งสอดคล้องกับเป้าหมายของอาคารสีเขียวและการพัฒนาที่ยั่งยืน

การเพิ่มประสิทธิภาพต้นทุนการดำเนินงาน

1. ค่าบำรุงรักษาประจำขั้นต่ำ: โครงสร้างที่ปิดสนิทต้องการเพียงการเช็ดฝุ่นบนพื้นผิวอย่างง่ายสำหรับการบำรุงรักษาตามปกติ โดยมีค่าบำรุงรักษารายปี ≤$180—75% ต่ำกว่าหม้อแปลงแช่น้ำมันซึ่งจำเป็นต้องเปลี่ยนน้ำมันเป็นประจำและการบำรุงรักษาอย่างมืออาชีพ
2. การประหยัดต้นทุนพลังงานได้อย่างมาก: การสูญเสียขณะไม่มีโหลด 570W ต่ำเป็นพิเศษของ SCB18 ช่วยลดต้นทุนค่าไฟฟ้าต่อปีได้ 230-345 ดอลลาร์สหรัฐฯ (อิงตามอัตราค่าไฟฟ้าอุตสาหกรรม 0.1−0.15/kWh) กระแสไฟขณะไม่มีโหลดที่ต่ำ 1.0% ยังช่วยลดการสูญเสียพลังงานปฏิกิริยาได้ 25% ซึ่งช่วยปรับปรุงประสิทธิภาพการใช้พลังงานให้ดียิ่งขึ้นไปอีก
3. การลดต้นทุนการเปลี่ยนระยะยาว: อายุการใช้งาน 30+ ปีหลีกเลี่ยงค่าใช้จ่ายสูงในการเปลี่ยนหม้อแปลงแบบดั้งเดิมที่ 15,000-25,000 เหรียญสหรัฐฯ ทุกๆ 10-15 ปี ซึ่งช่วยลดต้นทุนรวมในการเป็นเจ้าของ (TCO) สำหรับผู้ใช้ได้อย่างมาก

ความทนทานและความเสถียร

1. ความยืดหยุ่นต่อสิ่งแวดล้อมที่แข็งแกร่ง: ประสิทธิภาพการป้องกันความชื้น ฝุ่น และการกัดกร่อนได้ดีเยี่ยม สามารถทำงานได้อย่างมีเสถียรภาพในสภาพแวดล้อมภายในอาคารที่มีความชื้น RH≥95% และฝุ่นหนัก ความต้านทานของฉนวนยังคงอยู่ที่ ≥1000MΩ แม้หลังจากใช้งานไป 10 ปี โดยไม่มีการลดประสิทธิภาพลง
2.ความน่าเชื่อถือของโครงสร้างที่แข็งแกร่ง: การออกแบบการหล่ออีพอกซีเรซินแบบรวมช่วยให้มั่นใจได้ว่าไม่มีการเคลื่อนตัวของคอยล์หรือความเสียหายของฉนวนภายใต้การสั่นสะเทือนในระยะยาวและการเปลี่ยนแปลงโหลด สามารถทนต่อแรงกระแทกจากการลัดวงจรและสภาวะการทำงานที่รุนแรง พร้อมความเสถียรของโครงสร้างที่โดดเด่น
3.การทำงานต่อเนื่องอย่างต่อเนื่อง: ให้เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) >20,000 ชั่วโมง รองรับการจ่ายไฟอย่างต่อเนื่องทุกวันตลอด 24 ชั่วโมงสำหรับสิ่งอำนวยความสะดวกที่สำคัญ เช่น โรงพยาบาล ศูนย์ข้อมูล และสายการผลิตทางอุตสาหกรรม เพื่อให้มั่นใจถึงความต่อเนื่องของธุรกิจและการผลิต

ข้อดีของกระบวนการผลิตขั้นสูง

1.เทคโนโลยีการหล่ออีพอกซีเรซินสูญญากาศ: ใช้กระบวนการหล่ออีพอกซีเรซินสูญญากาศเต็มรูปแบบเพื่อให้แน่ใจว่าขดลวดทะลุฉนวน 100% ขจัดฟองอากาศภายในและช่องว่าง สิ่งนี้ช่วยปรับปรุงประสิทธิภาพของฉนวน ความต้านทานต่อความชื้น และเสถียรภาพทางความร้อนของผลิตภัณฑ์ได้อย่างมาก
2. การผลิตอัตโนมัติ CNC ที่มีความแม่นยำ: ใช้อุปกรณ์ม้วนขดลวดอัตโนมัติ CNC ที่มีข้อผิดพลาดของระยะพิทช์ ≤0.1 มม. ทำให้มั่นใจได้ว่าการม้วนจะเรียบร้อยและกะทัดรัดพร้อมการกระจายแม่เหล็กไฟฟ้าที่สม่ำเสมอ เทคโนโลยีการเชื่อมด้วยหุ่นยนต์ถูกนำมาใช้ในการเชื่อมต่อที่สำคัญ รับประกันคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและมีความแม่นยำสูง
3. การควบคุมคุณภาพแบบหลายชั้นอย่างเข้มงวด (QC): สอดคล้องกับระบบการจัดการคุณภาพ ISO9001 กระบวนการผลิตประกอบด้วยการเชื่อมโยงการตรวจสอบที่เข้มงวด 18 รายการพร้อมการทดสอบ 100% สำหรับทั้งวัตถุดิบและผลิตภัณฑ์สำเร็จรูป การทดสอบครอบคลุมรอบขณะไม่มีโหลด โหลด อิมพีแดนซ์การลัดวงจร ความต้านทานของฉนวน และการเพิ่มขึ้นของอุณหภูมิ เพื่อให้มั่นใจว่าพารามิเตอร์ทั้งหมดตรงหรือเกินกว่ามาตรฐานแห่งชาติ

จุดเด่นด้านนวัตกรรมการออกแบบ

1. การหล่อคอยล์ HV/LV ในตัว: ฉีกการออกแบบแยกแบบดั้งเดิม คอยล์ HV และ LV ถูกหล่อเป็นหน่วยรวมเดียว ซึ่งไม่เพียงปรับปรุงความแข็งแรงเชิงกลและประสิทธิภาพของฉนวน แต่ยังช่วยลดปริมาตรโดยรวมเพื่อการติดตั้งที่กะทัดรัดยิ่งขึ้น
2. การออกแบบการตรวจสอบอัจฉริยะแบบโมดูลาร์: เซ็นเซอร์อุณหภูมิ โมดูลการสื่อสาร และอุปกรณ์ป้องกันใช้การออกแบบแบบโมดูลาร์ ซึ่งสามารถเพิ่มหรืออัปเกรดได้อย่างยืดหยุ่นตามความต้องการของผู้ใช้ รองรับการบูรณาการอย่างราบรื่นกับ BMS และระบบจำหน่ายพลังงานอัจฉริยะสำหรับการจัดการดิจิทัลและอัจฉริยะ
3.ระบบลดการสั่นสะเทือนเสียงรบกวนต่ำ: รวมแดมเปอร์สั่นสะเทือนหลายชั้นและชั้นฉนวนกันเสียง ช่วยลดการส่งผ่านการสั่นสะเทือนทางกลและเสียงรบกวนจากการทำงานได้อย่างมีประสิทธิภาพ ระดับเสียงรบกวนต่ำกว่ามาตรฐานแห่งชาติมาก ซึ่งเป็นไปตามข้อกำหนดด้านเสียงเงียบของสภาพแวดล้อมภายในอาคาร

ลักษณะสีเขียวและการประหยัดพลังงาน

1. สอดคล้องกับมาตรฐานประสิทธิภาพสูงแห่งชาติ: SCB14 และ SCB18 ตรงตามมาตรฐาน GB 20052-2020 National Energy Efficiency Class 2 และ Class 1 ตามลำดับ ซึ่งเป็นผลิตภัณฑ์ประสิทธิภาพสูงและประหยัดพลังงานกระแสหลักในอุตสาหกรรมจำหน่ายไฟฟ้า มีสิทธิ์ได้รับเงินอุดหนุนการประหยัดพลังงานระดับชาติ ซึ่งสอดคล้องกับนโยบายการประหยัดพลังงานและลดการปล่อยก๊าซแห่งชาติ
2. การสูญเสียต่ำเป็นพิเศษและการใช้พลังงานสูง: การออกแบบแม่เหล็กไฟฟ้าที่ได้รับการปรับปรุงและแผ่นเหล็กซิลิกอนคุณภาพสูงช่วยลดการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลด ด้วยการสูญเสียขณะไม่มีโหลดของ SCB18 ต่ำเพียง 570W กระแสไฟฟ้าที่ไม่มีโหลด 1.0% ช่วยลดการสูญเสียพลังงานจากปฏิกิริยา ปรับปรุงประสิทธิภาพโดยรวมของโครงข่ายไฟฟ้า และลดการสิ้นเปลืองพลังงาน
3.วัสดุที่เป็นมิตรต่อสิ่งแวดล้อมที่ได้มาตรฐาน RoHS/REACH: ใช้อีพอกซีเรซินที่ได้รับการรับรอง RoHS/REACH และสารหน่วงไฟที่ไม่เป็นพิษ โดยไม่มีการปล่อยก๊าซพิษในระหว่างการผลิตและการดำเนินงาน การออกแบบที่ปราศจากน้ำมันช่วยลดความเสี่ยงต่อมลภาวะต่อสิ่งแวดล้อมที่เกิดจากการรั่วไหลของน้ำมัน ตรงตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อมของการจ่ายพลังงานไฟฟ้าทั้งภายในอาคารและในเมือง

โลจิสติกส์และการติดตั้ง

1.บรรจุภัณฑ์น้ำหนักเบาและกะทัดรัด: สินค้ามีน้ำหนักเพียงประมาณ 1,180 กก. พร้อมบรรจุภัณฑ์ป้องกันการชนกัน กันกระแทก และความชื้นที่ได้มาตรฐานส่งออก ขนาดกะทัดรัดเหมาะสำหรับการจัดส่งผ่านลิฟต์อาคารสูงหรือทางเดินแคบ แก้ปัญหาการขนย้ายการติดตั้งภายในอาคารสูง
2. รูปแบบการขนส่งที่หลากหลาย: ร่วมมือกับบริษัทโลจิสติกส์ระหว่างประเทศที่มีชื่อเสียงเพื่อให้บริการขนส่งหลายรูปแบบทั้งทางทะเล ทางบก และทางอากาศ และจัดเตรียมแผนการขนส่งอย่างยืดหยุ่นตามที่อยู่จัดส่งและข้อกำหนดด้านเวลาของลูกค้า
3.การติดตามลอจิสติกส์แบบเรียลไทม์: ให้บริการติดตามลอจิสติกส์ทั้งกระบวนการ พร้อมบริการลูกค้าอย่างมืออาชีพเพื่อตอบกลับข้อมูลการขนส่งให้กับลูกค้าอย่างทันท่วงที อัตราการส่งมอบตรงเวลาสูงถึง 98% ช่วยให้มั่นใจถึงความก้าวหน้าของโครงการของลูกค้าได้อย่างราบรื่น

ติดตั้งง่ายและมีประสิทธิภาพ

1.ไม่จำเป็นต้องมีฐานรากพิเศษ:สามารถติดตั้งได้โดยตรงบนขายึดเหล็กมาตรฐานหรือพื้นคอนกรีต โดยไม่จำเป็นต้องสร้างฐานรากที่ซับซ้อนและชิ้นส่วนฝังตัว ซึ่งช่วยลดระยะเวลาการก่อสร้างและต้นทุนได้อย่างมาก
2. การติดตั้งนอกสถานที่อย่างรวดเร็ว: ต้องใช้ช่างไฟฟ้า 2 คนเท่านั้นในการติดตั้งและทดสอบการใช้งานทั้งหมดให้เสร็จสิ้นภายใน 5 ชั่วโมง ผลิตภัณฑ์ได้รับการดีบั๊กล่วงหน้าที่โรงงาน และมีเพียงการเดินสายไฟแบบง่ายๆ ในสถานที่เท่านั้นจึงจะสามารถใช้งานได้
3. การสนับสนุนและเครื่องมือในการติดตั้งฟรี: ให้บริการคำแนะนำการติดตั้งถึงสถานที่ฟรีสำหรับลูกค้า และนำเสนอเครื่องมือการติดตั้งแบบมืออาชีพรวมถึงประแจแรงบิดและเครื่องทดสอบฉนวนเพื่อให้แน่ใจว่าการติดตั้งได้มาตรฐานและถูกต้อง

ทำไมต้องเลือก Jinhand Electrical?

1. ประสบการณ์ด้านการวิจัยและพัฒนาและการผลิตระดับมืออาชีพกว่า 10 ปี: ด้วยการพัฒนาที่ขับเคลื่อนด้วยนวัตกรรมในอุตสาหกรรมอุปกรณ์ไฟฟ้ามานานกว่าทศวรรษ เรามีเทคโนโลยีหม้อแปลงแบบหล่อที่เป็นผู้ใหญ่และประสบการณ์การใช้งานโครงการที่หลากหลาย โดยเป็นผู้ผลิตหม้อแปลงชนิดแห้งแบบหล่อเรซินที่เชื่อถือได้ในประเทศจีน
2. ห่วงโซ่อุปทานที่มั่นคงและสต็อกที่เพียงพอ: สร้างความร่วมมือเชิงกลยุทธ์ระยะยาวกับซัพพลายเออร์ชั้นนำระดับโลกด้านอีพอกซีเรซิน ทองแดง และเหล็กแผ่นซิลิกอน พร้อมสต็อกความปลอดภัย 3 เดือนสำหรับวัตถุดิบหลัก เพื่อหลีกเลี่ยงความล่าช้าในการผลิตที่เกิดจากการขาดแคลนวัสดุและรับประกันการส่งมอบตรงเวลา
3. การปรับแต่งอย่างรวดเร็วและรอบการจัดส่งที่สั้น: ให้บริการปรับแต่งที่รวดเร็วสำหรับแรงดันไฟฟ้า เกรดการป้องกัน และการปรับกลุ่มการเชื่อมต่อ โดยใช้เวลาออกแบบ 3 วัน โมเดลมาตรฐานสามารถจัดส่งได้ภายใน 25-35 วัน และโมเดลแบบกำหนดเองภายใน 40-50 วัน ซึ่งเร็วกว่าค่าเฉลี่ยของอุตสาหกรรมถึง 30%

กำลังโหลดและจัดส่ง

เราเป็นพันธมิตรกับกว่า 30 ประเทศ รองรับเงื่อนไข EXW/FOB/CIF บรรจุภัณฑ์ป้องกันความชื้น/กันกระแทกระดับมืออาชีพ เอกสารที่ปรับแต่งได้ และการติดตามลอจิสติกส์แบบเรียลไทม์ ช่วยให้มั่นใจได้ว่ามีการส่งมอบตรงเวลา 98%
