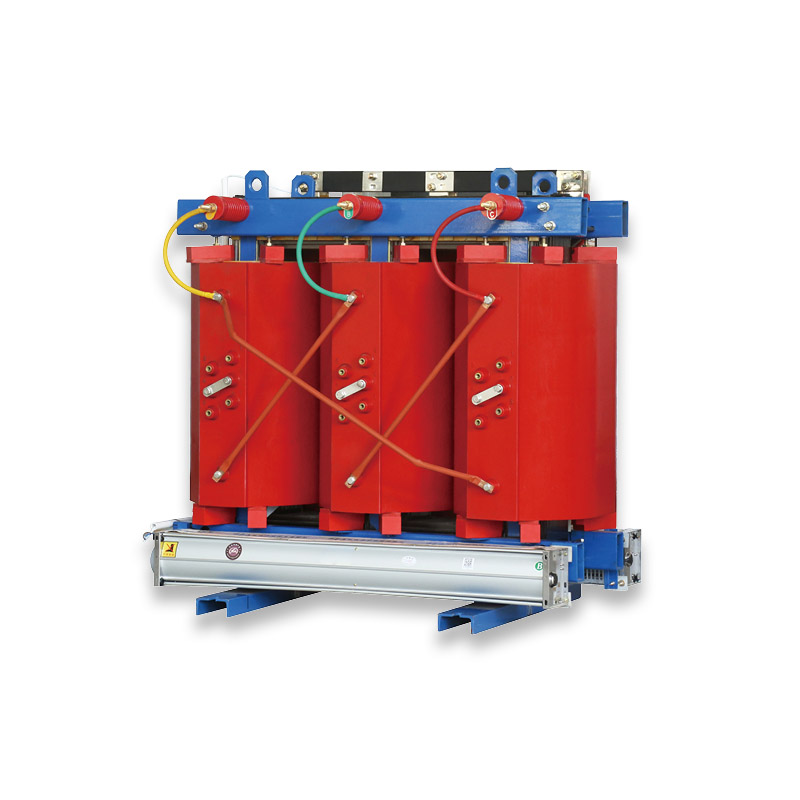

หม้อแปลงชนิดแห้งสามเฟสแบบหล่อเรซิน 500kVA

Model:SCB14/18

หม้อแปลงชนิดแห้งสามเฟสแบบหล่อเรซิน SCB14/SCB18 500kVA SCB14/SCB18 เป็นอุปกรณ์หลักในการกระจายพลังงานที่มีความปลอดภัยสูงและประหยัดพลังงานโดย Jinhand Electrical ซึ่งได้รับการปรับแต่งสำหรับโครงข่ายไฟฟ้า 50Hz, ≤10kV โดดเด่นด้วยการทนไฟระดับ F1, การสูญเสียต่ำเป็นพิเศษ SCB14:790Wno−loadloss,SCB18:670Wno−loadloss และอายุการใช้งาน 30+ ปี ทำให้ใช้งานได้ดีเยี่ยมในสภาพแวดล้อมในร่มที่มีข้อกำหนดด้านความปลอดภัยที่เข้มงวด รวมถึงเหมือง โรงพยาบาล ศูนย์กลางการค้า และอาคารสูง เป็นไปตามมาตรฐานประสิทธิภาพพลังงานและความปลอดภัยระดับสากล ทำให้มีการทำงานที่ไม่ต้องบำรุงรักษาและเป็นมิตรกับสิ่งแวดล้อม พร้อมความสามารถในการปรับตัวที่แข็งแกร่งกับสภาพแวดล้อมที่ชื้น เต็มไปด้วยฝุ่น และมีฤทธิ์กัดกร่อน

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงชนิดแห้งสามเฟสแบบหล่อเรซินขนาด 500kVA ของ Jinhand ใช้การหล่อสุญญากาศอีพอกซีเรซิน ออกแบบมาเพื่อการใช้งานในร่มที่มีความปลอดภัยจากอัคคีภัยสูง รองรับอินพุตแรงดันไฟฟ้าสูง 6/6.3/6.6/10/10.5/11kV (การปรับการแตะ ±5%/±2×2.5%) และเอาต์พุตแรงดันต่ำ 0.4kV เข้ากันได้กับกลุ่มการเชื่อมต่อ Yyn0/Dyn11 ข้อมูลจำเพาะที่สำคัญ: SCB14 (การสูญเสียโหลด: 4390kW, กระแสไฟขณะไม่มีโหลด: 1.0%); SCB18 (การสูญเสียโหลด: 4390kW, กระแสไฟไม่โหลด: 1.0%); ความต้านทานไฟฟ้าลัดวงจร: 4% ด้วยการสนับสนุนจากความเชี่ยวชาญด้านการวิจัยและพัฒนามากกว่า 10 ปี ทุกหน่วยผ่านการทดสอบจากโรงงาน 100% (การทดสอบฉนวน การสูญเสีย การทนต่อการลัดวงจร) ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงสำหรับโครงสร้างพื้นฐานที่สำคัญระดับโลกและการใช้งานภายในอาคารทางอุตสาหกรรม

ข้อดี

1.ช่วงการใช้งานกว้าง: ผลิตภัณฑ์นี้เหมาะสำหรับสภาพแวดล้อมที่หลากหลาย ทำให้มีความหลากหลายสำหรับภาคส่วนและการใช้งานที่แตกต่างกัน
2. การปฏิบัติตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสูง: ออกแบบมาโดยเฉพาะสำหรับใช้ในสถานที่ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด ทำให้มั่นใจในความปลอดภัยที่เพิ่มขึ้นในพื้นที่วิกฤติ

พารามิเตอร์ทางเทคนิคหลัก

แบบอย่าง		ความจุสูงสุด		การรวมกันของแรงดันไฟฟ้า					ป้ายกำกับกลุ่มการเชื่อมต่อ		การสูญเสีย (120°กิโลวัตต์)			ไม่มีกระแสโหลด		ความต้านทานไฟฟ้าลัดวงจร
				แรงดันสูง	ระยะกรีดไฟฟ้าแรงสูง		ความดันต่ำ				โหลด	ไม่มีโหลด
SC14-30/10-NX2		30		66.36.61010.511	±5%±2X2.5%		0.4		Yyn0 Dyn11		640	130		2.0		4
SC14-50/10-NX2		50									900	185		2.0
SC14-80/10-NX2		80									1240	250		1.5
SC14-100/10-NX2		100									1415	270		1.5
SC14-125/10-NX2		125									1665	320		1.3
SCB14-160/10-NX2		160									1915	365		1.3
SCB14-200/10-NX2		200									2275	420		1.1
SCB14-250/10-NX2		250									2485	490		1.1
SCB14-315/10-NX2		315									3125	600		1.0
SCB14-400/10-NX2		400									3590	665		1.0
SCB14-500/10-NX2		500									4390	790		1.0
SCB14-630/10-NX2		630									5290	910		0.85
SCB14-630/10-NX2		630									5365	885		0.85		6
SCB14-800/10-NX2		800									6265	1035		0.85
SCB14-1000/10-NX2		1000									7315	1205		0.85
SCB14-1250/10-NX2		1250									8720	1420		0.85
SCB14-1600/10-NX2		1600									10555	1665		0.85
SCB14-2000/10-NX2		2000									13005	2075		0.70
SCB14-2500/10-NX2		2500									15445	2450		0.70
แบบอย่าง	ความจุสูงสุด		การรวมแรงดันไฟฟ้า										การสูญเสีย (120°กิโลวัตต์)				ไม่มีกระแสโหลด
																		ความต้านทานไฟฟ้าลัดวงจร
			แรงดันสูง			ระยะกรีดไฟฟ้าแรงสูง		ความดันต่ำ		ป้ายกำกับกลุ่มการเชื่อมต่อ			โหลด		ไม่มีโหลด
SC18-30/10-NX1	30		66.36.61010.511			±5%±2X2.5%		0.4		Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50												900		155		2.0
SC18-80/10-NX1	80												1240		210		1.5
SC18-100/10-NX1	100												1415		230		1.5
SC18-125/10-NX1	125												1665		270		1.3
SCB18-160/10-NX1	160												1915		310		1.3
SCB18-200/10-NX1	200												2275		360		1.1
SCB18-250/10-NX1	250												2485		415		1.1
SCB18-315/10-NX1	315												3125		510		1.0
SCB18-400/10-NX1	400												3590		570		1.0
SCB18-500/10-NX1	500												4390		670		1.0
SCB18-630/10-NX1	630												5290		775		0.85
SCB18-630/10-NX1	630												5364		750		0.85	6
SCB18-800/10-NX1	800												6265		875		0.85
SCB18-1000/10-NX1	1000												7315		1020		0.85
SCB18-1250/10-NX1	1250												8720		1205		0.85
SCB18-1600/10-NX1	1600												10555		1415		0.85
SCB18-2000/10-NX1	2000												13005		1760		0.70
SCB18-2500/10-NX1	2500												15445		2080		0.70

คุณสมบัติหลัก

1.ความเข้ากันได้ของโครงสร้างพื้นฐานที่สำคัญ: เหมาะกับเหมือง รถไฟใต้ดิน โรงพยาบาล โรงเรียน และอาคารสูง โดยไม่จำเป็นต้องใช้ห้องหม้อแปลงโดยเฉพาะ
2. การทำงานที่มีเสียงรบกวนต่ำ: ตัวหน่วงการสั่นสะเทือนและชั้นกันเสียงช่วยลดเสียงรบกวนเป็น ≤53dB (1 ม.) ต่ำกว่ามาตรฐานแห่งชาติ 10-15dB
3. การปรับตัวของกริดทั่วโลก: มาตรฐาน 50Hz, อินพุตหลายแรงดันไฟฟ้า และการปรับก๊อกน้ำแบบยืดหยุ่น ปรับให้เข้ากับสถานการณ์การกระจายพลังงานในร่ม 95%
4. การออกแบบที่เป็นมิตรกับสิ่งแวดล้อม: วัสดุรีไซเคิล การปล่อยมลพิษที่ไม่เป็นพิษ ซึ่งสอดคล้องกับเป้าหมายของอาคารสีเขียวและการพัฒนาที่ยั่งยืน

จุดขายสินค้า

1.ข้อได้เปรียบหลักที่ปลอดภัยจากอัคคีภัย: การรับรองระดับ F1 ช่วยลดความเสี่ยงจากไฟไหม้หม้อแปลงที่แช่น้ำมันได้ถึง 99% ได้รับการรับรองสำหรับพื้นที่ที่ไวต่ออัคคีภัย
2.การทำงานที่มีประสิทธิภาพเป็นพิเศษ: SCB18 ประหยัด ~2,800kWh/ปี เมื่อเทียบกับรุ่นทั่วไป กระแสไฟฟ้าที่ไม่มีโหลด 1.0% ลดการสูญเสียพลังงานปฏิกิริยาลง 28%
3.นวัตกรรมเทคโนโลยีการหล่อ: การหล่อคอยล์แรงดันสูง/ต่ำแบบบูรณาการ—ความแข็งแรงทางกลสูงกว่าการออกแบบแบบแยกส่วน 40% ต้านทานความชื้น/การสั่นสะเทือน
อายุการใช้งาน 4.30+ ปี: ฉนวนอีพอกซีต่อต้านริ้วรอย + ขดลวดทองแดงเต็ม (ค่าการนำไฟฟ้า ≥58MS/m) ช่วยให้มั่นใจในความน่าเชื่อถือในระยะยาว
5.Smart-Ready Integration: รองรับการตรวจสอบอุณหภูมิและการเชื่อมต่อระบบการจัดการอาคาร (BMS) สำหรับการจัดการดิจิทัล
6. การติดตั้งประหยัดพื้นที่: โครงสร้างที่กะทัดรัดไม่ต้องใช้หลุมน้ำมัน ประหยัดพื้นที่ในการติดตั้ง 35% เมื่อเทียบกับหม้อแปลงแช่น้ำมัน

การเพิ่มประสิทธิภาพต้นทุนการดำเนินงานและการบำรุงรักษา

1. ค่าบำรุงรักษาเป็นศูนย์: ต้องเช็ดฝุ่นบนพื้นผิวเท่านั้น ค่าบำรุงรักษารายปี ≤$200 (ต่ำกว่ารุ่นแช่น้ำมันถึง 75%)
2. สิทธิประโยชน์ในการประหยัดพลังงาน: การสูญเสียขณะไม่มีโหลด 670W ของ SCB18 ช่วยลดค่าไฟฟ้าต่อปีได้ 280-420 ดอลลาร์สหรัฐฯ (อิงตามอัตราภาษีอุตสาหกรรม 0.1−0.15/kWh)
3. การประหยัดทดแทนในระยะยาว: อายุการใช้งาน 30 ปีขึ้นไป หลีกเลี่ยงค่าใช้จ่ายในการเปลี่ยน 18,000-28,000 เหรียญสหรัฐฯ ทุกๆ 10-15 ปี
4. ประสิทธิภาพการดำเนินงานสูง: การติดตั้งนอกสถานที่จากโรงงานได้รับการดีบั๊กแล้วเสร็จภายใน 6 ชั่วโมง—ช่วยลดเวลาหยุดทำงานของโครงการ

โลจิสติกส์และการติดตั้ง

1.ขนส่งง่าย: บรรจุภัณฑ์ขนาดกะทัดรัดน้ำหนักเบา (ประมาณ 1,350 กก.) เหมาะสำหรับลิฟต์อาคารสูงหรือทางเดินแคบ
2. การติดตั้งแบบง่าย: ติดตั้งบนวงเล็บ / พื้นมาตรฐาน ช่างไฟฟ้า 2-3 คนติดตั้งให้เสร็จภายใน 6 ชั่วโมง โดยไม่ต้องใช้รากฐานพิเศษ
3. การสนับสนุนเต็มรูปแบบ: คำแนะนำในสถานที่ฟรี เครื่องมือฟรี (ประแจแรงบิด เครื่องทดสอบฉนวน) การสนับสนุนทางเทคนิคระยะไกลตลอด 24 ชั่วโมงทุกวัน

ความทนทานและความมั่นคง

1.ความยืดหยุ่นต่อสิ่งแวดล้อม: ทำงานในสภาพแวดล้อมภายในอาคารที่ชื้น มีฝุ่น หรือมีฤทธิ์กัดกร่อน ความต้านทานของฉนวน ≥1,000MΩ หลังจาก 10 ปี
2.ความน่าเชื่อถือของโครงสร้าง: การออกแบบการหล่อแบบผสมผสานที่ทนต่อการสั่นสะเทือน ไม่มีการเคลื่อนตัวของคอยล์หรือความเสียหายของฉนวน
3.การทำงานต่อเนื่อง: MTBF >22,000 ชั่วโมง รองรับแหล่งจ่ายไฟอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวันสำหรับสิ่งอำนวยความสะดวกที่สำคัญ

ข้อดีของกระบวนการผลิต

1. การหล่อขั้นสูง: การหล่ออีพอกซีเรซินสูญญากาศช่วยให้มั่นใจได้ถึงการเจาะฉนวน 100% ขจัดฟองอากาศ
2.การผลิตที่แม่นยำ: ไขลานอัตโนมัติ CNC (ข้อผิดพลาดของสนาม ≤0.1 มม.) และการเชื่อมด้วยหุ่นยนต์เพื่อคุณภาพที่สม่ำเสมอ
3. QC ที่เข้มงวด: เป็นไปตามมาตรฐาน ISO9001, ลิงค์ตรวจสอบ 18 รายการ, วัตถุดิบ 100% และการทดสอบผลิตภัณฑ์สำเร็จรูป

ลักษณะการประหยัดพลังงานสีเขียว

1. การปฏิบัติตามข้อกำหนดด้านประสิทธิภาพ: ตรงตามมาตรฐาน GB 20052-2020 Class 1/2 ซึ่งมีสิทธิ์ได้รับเงินอุดหนุนการประหยัดพลังงาน
2. วัสดุเชิงนิเวศ: อีพอกซีเรซินที่เป็นไปตาม RoHS / REACH และสารหน่วงไฟที่ไม่เป็นพิษ - รีไซเคิลได้ 100%
3.การดำเนินงานคาร์บอนต่ำ: SCB18 ลดการปล่อยก๊าซคาร์บอนต่อปีประมาณ 3.5 ตัน ซึ่งสนับสนุนเป้าหมาย "คาร์บอนสองเท่า" ทั่วโลก

ข้อดีของห่วงโซ่อุปทาน

1.วัตถุดิบที่มั่นคง: ความร่วมมือระยะยาวกับซัพพลายเออร์ชั้นนำ สต็อกความปลอดภัย 3 เดือนสำหรับอีพอกซีเรซิน/ทองแดงเพื่อหลีกเลี่ยงความล่าช้า
2. การปรับแต่งอย่างรวดเร็ว: การตอบสนองการออกแบบ 3 วันสำหรับการปรับแรงดันไฟฟ้า/เกรดการป้องกัน; 2 สายการผลิตเฉพาะ
3.จัดส่งที่รวดเร็ว: รุ่นมาตรฐาน: 25-35 วัน; โมเดลที่กำหนดเอง: 40-50 วัน — เร็วกว่าค่าเฉลี่ยอุตสาหกรรมถึง 30%

บริการลูกค้า

1.การขายล่วงหน้า: สำรวจสถานที่ฟรี การคำนวณปริมาณงาน และแผนงานที่กำหนดเอง ใบเสนอราคาที่โปร่งใส
2.การขาย: ผู้จัดการลูกค้าเฉพาะ การติดตามการผลิตแบบเรียลไทม์ และการอัปเดตความคืบหน้ารายสัปดาห์
3.หลังการขาย: รับประกันฟรี 1 ปี; สายด่วน 24/7; การบำรุงรักษานอกสถานที่ (24-48 ชั่วโมงในประเทศ, 3-7 วันระหว่างประเทศ)
4. มูลค่าเพิ่ม: การฝึกอบรมการปฏิบัติงานฟรี คำแนะนำในการบูรณาการ BMS และการตรวจสุขภาพอุปกรณ์ประจำปี

คำถามที่พบบ่อย

คำถามที่ 1: SCB14 กับ SCB18
A: SCB14 (คลาส 2, 790W การสูญเสียขณะไม่มีโหลด); SCB18 (Class 1, 670W ประหยัดพลังงานมากกว่า)
Q2: จำเป็นต้องมีห้องเฉพาะหรือไม่?
ตอบ: ไม่—ติดตั้งในห้องไฟฟ้าที่มีการระบายอากาศเพียงพอ (กระแสลม ≥0.3m/s)
Q3: การบำรุงรักษารายวัน?
ตอบ: เช็ดฝุ่นบนพื้นผิวทุกเดือน ตรวจสอบรัดทุกไตรมาส การตรวจสอบอย่างมืออาชีพทุกๆ 2-3 ปี
Q4: เหมาะสำหรับรถไฟใต้ดิน/เหมืองแร่?
ตอบ: ได้ ทนความชื้น/ฝุ่น ได้รับการรับรองสำหรับสภาพแวดล้อมใต้ดินและอุโมงค์

การประเมินลูกค้าและกรณีต่างๆ

1.โครงการสำคัญ: 45 ยูนิตสำหรับศูนย์กลางการค้าในประเทศ 30 ยูนิตสำหรับโครงสร้างพื้นฐานเหมืองในอเมริกาใต้
2. การรับรอง: ISO9001, IEC 60076, ความปลอดภัยจากอัคคีภัย F1-Class, การปฏิบัติตาม RoHS

กำลังโหลดและจัดส่ง

เราร่วมมือกับกว่า 30 ประเทศโดยเสนอเงื่อนไข EXW/FOB/CIF บริการของเราประกอบด้วยผู้เชี่ยวชาญในด้านบรรจุภัณฑ์กันความชื้นและกันกระแทก เอกสารที่ปรับแต่งได้ (เช่น ใบกำกับสินค้าเชิงพาณิชย์และรายงานผลการทดสอบ) และการติดตามลอจิสติกส์แบบเรียลไทม์ รับประกันการส่งมอบตรงเวลา 98%
