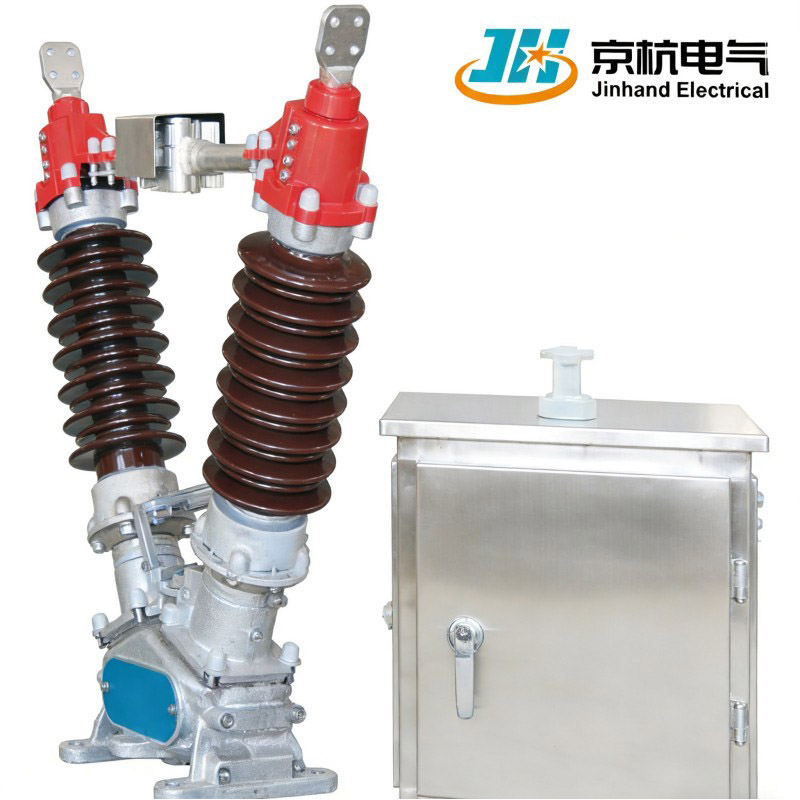

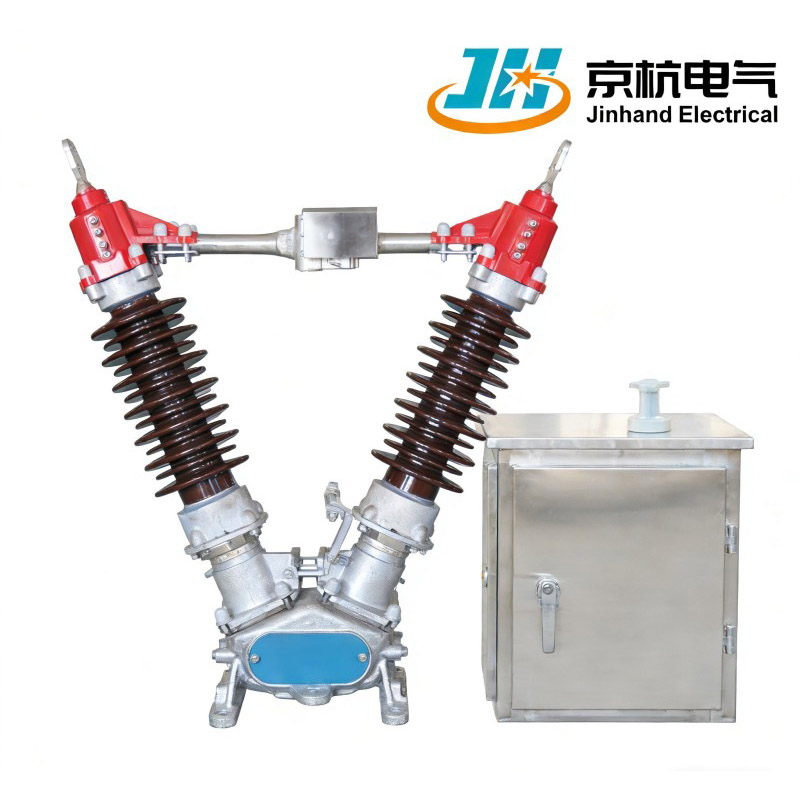

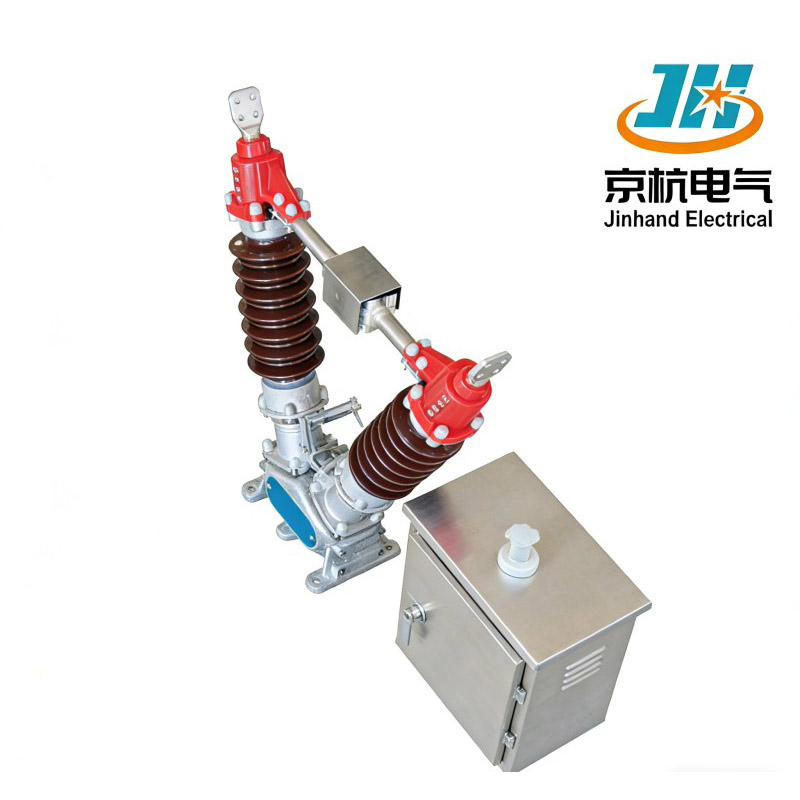

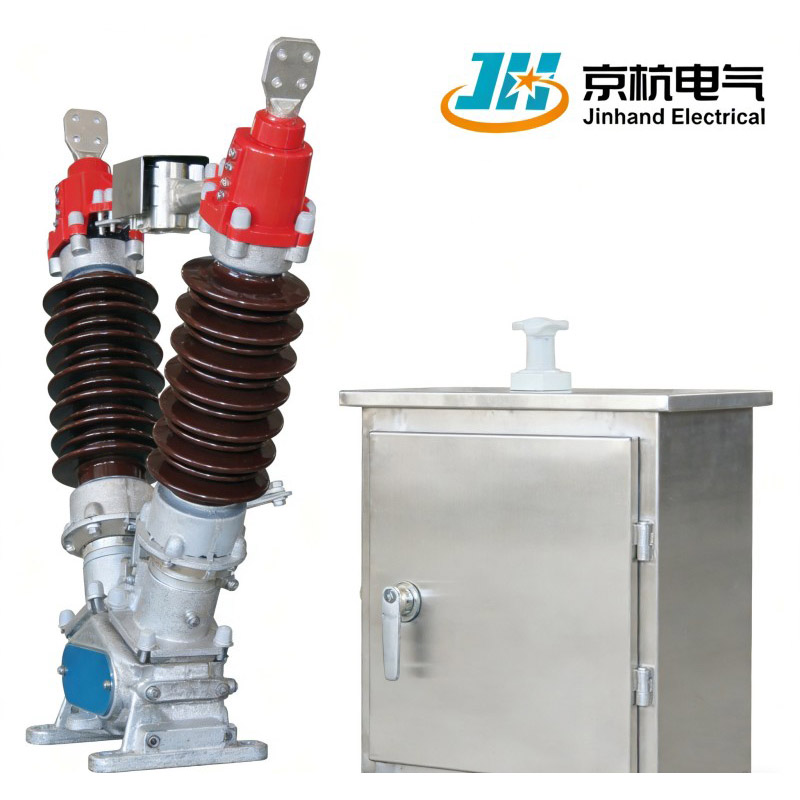

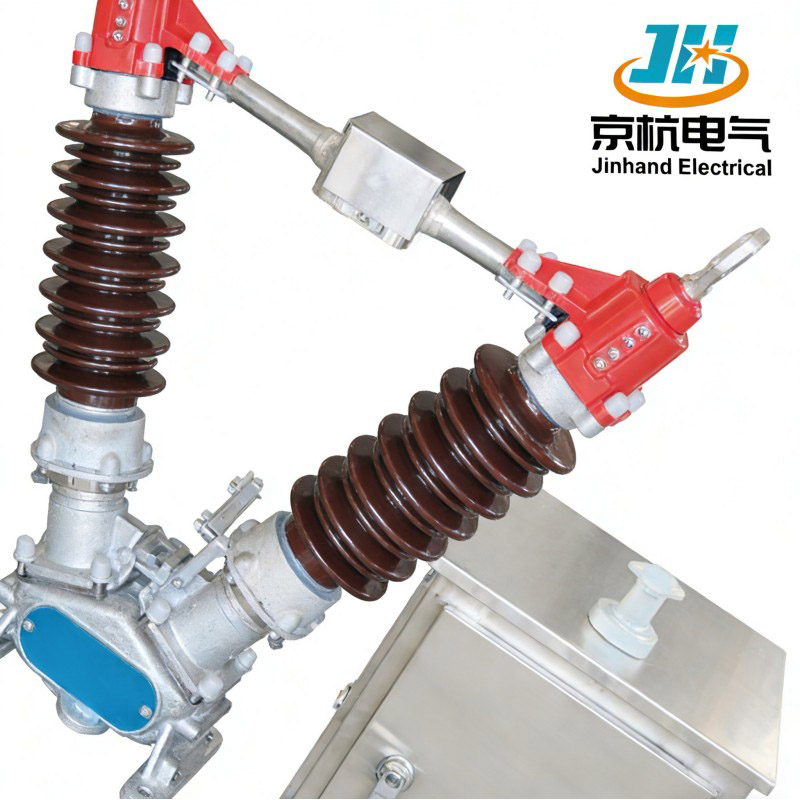

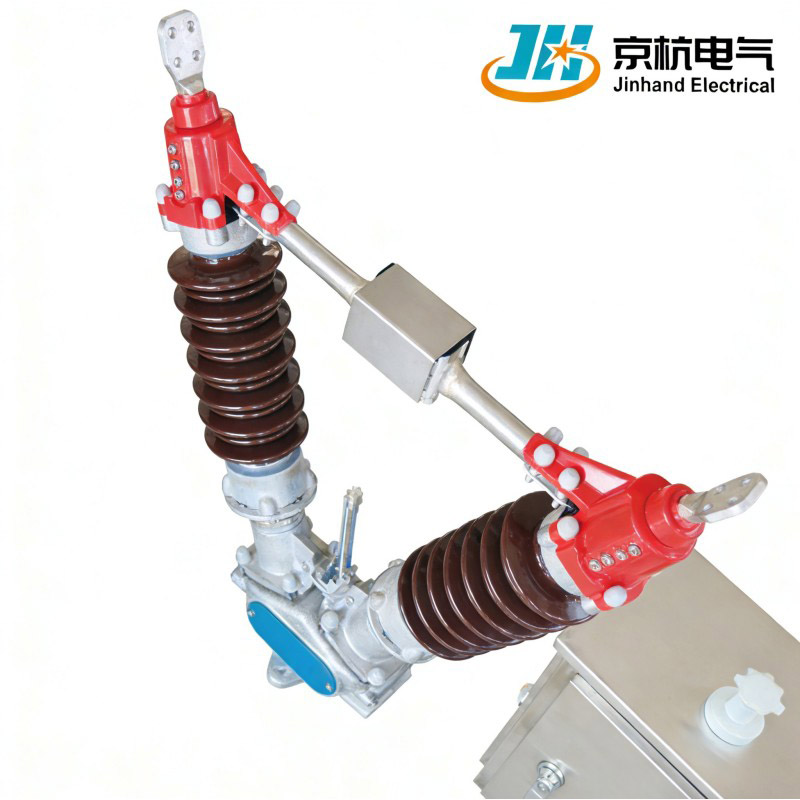

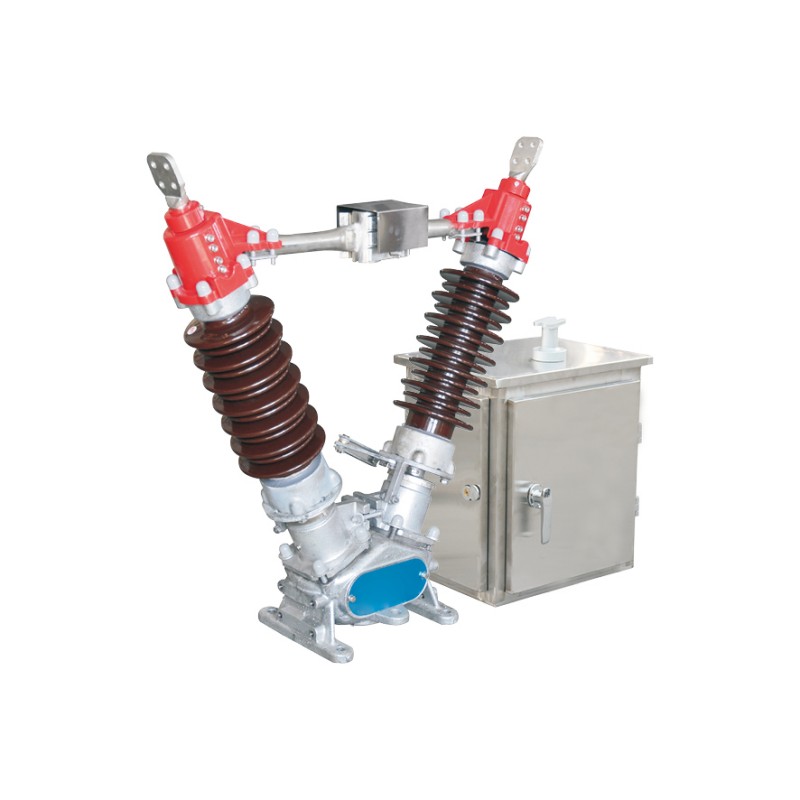

สวิตช์ตัดการเชื่อมต่อ AC กลางแจ้งแรงดันสูง GW5-40.5 ผลิตโดย Jinhand Electrical ในประเทศจีน ทำงานที่ 50Hz และเหมาะสำหรับการสลับสายไฟฟ้าแรงสูงภายใต้แรงดันไฟฟ้าและไม่มีโหลด สวิตช์ที่เป็นนวัตกรรมใหม่นี้มีการออกแบบที่ใช้งานง่ายซึ่งไม่จำเป็นต้องเชื่อมในการติดตั้ง ด้วยโครงสร้างรูปตัว V แบบเสาคู่สำหรับการทำความสะอาดหน้าสัมผัสอัตโนมัติ ฉนวนเซรามิกความแข็งแรงสูง และส่วนประกอบที่ปราศจากสนิม ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง ในฐานะซัพพลายเออร์และโรงงานชั้นนำ Jinhand Electrical นำเสนอโซลูชันที่ทนทานสำหรับการใช้งานไฟฟ้าแรงสูง
1.การติดตั้งที่ใช้งานง่าย: ออกแบบมาเพื่อให้ติดตั้งง่ายโดยไม่จำเป็นต้องเชื่อม ทำให้กระบวนการตั้งค่าง่ายขึ้น
2.ความน่าเชื่อถือที่เพิ่มขึ้น: มีโครงสร้างรูปตัว V คอลัมน์คู่ที่จะทำความสะอาดหน้าสัมผัสโดยอัตโนมัติ ปรับปรุงความน่าเชื่อถือของหน้าสัมผัสโดยรวม
3. ทนทานและไม่ต้องบำรุงรักษา: ชิ้นส่วนที่หมุนได้ได้รับการออกแบบมาให้ไม่ต้องบำรุงรักษา ทำให้มั่นใจได้ถึงการทำงานที่ยาวนานและบำรุงรักษาน้อยที่สุด
4. การทำงานที่ปราศจากสนิม: สร้างด้วยชิ้นส่วนเหล็กชุบสังกะสีแบบจุ่มร้อนและตัวรองรับเพลาแบบหล่อลื่นในตัวที่ปราศจากน้ำมันเพื่อประสิทธิภาพที่เชื่อถือได้และปราศจากสนิม
5. ความต้านทานต่อมลพิษสูง: ฉนวนเซรามิกที่มีความแข็งแรงสูงได้รับการออกแบบมาเพื่อทนต่อมลภาวะและการปรับตัวในสภาพแวดล้อมที่รุนแรง
| โครงการ | หน่วย | พารามิเตอร์ | ||||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 40.5 | ||||
| ความถี่ที่กำหนด | เฮิรตซ์ | 50 | ||||
| จัดอันดับปัจจุบัน | A | 630 | 1250 | 2000 | ||
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า | เคเอ | 20/25 | 25/31.5 | 31.5 | ||
| พิกัดสูงสุดทนกระแสได้ | เคเอ | 50/63 | 63/80 | 80 | ||
| จัดอันดับความถี่พลังงานในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า | กิโลโวลต์/นาที | 95/1 (เฟสต่อเฟส, กราวด์ถึงกราวด์, การทดสอบแบบแห้ง) | ||||
| 118/1 (เฟสต่อเฟส, กราวด์ถึงกราวด์, การทดสอบแบบแห้ง) | ||||||
| 95/1 (เฟสทดสอบแบบเปียก) | ||||||
| แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 185/1(ลงดิน) | ||||
| 215 (พื้นผิวแตกหัก) | ||||||
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อระยะเวลาปัจจุบัน | S | 4 (สวิตช์แยก), 2 (สวิตช์สายดิน) | ||||
| คืบคลาน | มม | ≥1256 (ป้องกันการเปรอะเปื้อนเกรด E) | ||||
| ความต้านทานของวงจรหลัก | μΩ | ≤100 | ≤80 | |||
| พร้อมกลไกการทำงาน | กลไกการทำงานของมนุษย์ |
|
มีดหลัก CS17-G5, มีดกราวด์ CS17-G2 (พร้อมสวิตช์กราวด์เดี่ยว/คู่) | |||
| ประเภท CJ6, แรงดันไฟฟ้ามอเตอร์ AC380Vor DC220V, ควบคุมแรงดันไฟฟ้า AC220V หรือ DC220V, หน้าสัมผัสเสริม 8 เปิดตามปกติและ 8 ปิดตามปกติ (มาตรฐาน) | ||||||
| กลไกการทำงานของมอเตอร์ไฟฟ้า |
|
CS17-G5 (ไม่มีสวิตช์สายดิน) | ||||
| ชีวิตเครื่องกล | ครั้ง | 2000 (สวิตช์แยกสวิตช์กราวด์) | ||||
1.ความถี่และการใช้งาน: ทำงานที่ 50Hz เหมาะสำหรับการสลับสายไฟฟ้าแรงสูงภายใต้สภาวะแรงดันไฟฟ้าและไม่มีโหลด และสำหรับการแยกอุปกรณ์ระหว่างการบำรุงรักษา
2.การจัดการกระแสไฟฟ้าที่หลากหลาย: สามารถเปิดและปิดกระแสตัวเก็บประจุและกระแสเหนี่ยวนำที่มีขนาดเล็กมาก ช่วยเพิ่มความยืดหยุ่นในการดำเนินงาน
3. วัสดุสัมผัสขั้นสูง: นิ้วสัมผัสที่ทำจากวัสดุที่มีความแข็งแรงสูง การนำไฟฟ้าสูง และวัสดุยืดหยุ่นสูงเพื่อป้องกันปัญหาที่เกิดจากการกัดกร่อนและความร้อน
4. ความสามารถในการปรับตัวด้านสิ่งแวดล้อม: ออกแบบมาเพื่อตอบสนองความต้องการการปฏิบัติงานในพื้นที่ระดับความสูงที่มีระยะห่างตามผิวฉนวนที่มากเพื่อประสิทธิภาพของฉนวนที่ดีขึ้น
1.โครงสร้างหน้าสัมผัสทำความสะอาดตัวเองรูปตัว V แบบเสาคู่: ทำความสะอาดพื้นผิวสัมผัสโดยอัตโนมัติในระหว่างการเปิดและปิด ปรับปรุงความน่าเชื่อถือด้านการนำไฟฟ้าและอายุการใช้งานยาวนาน
2. การติดตั้งโมดูลาร์แบบไม่มีการเชื่อม: การออกแบบการเชื่อมต่อแบบเกลียวช่วยให้สามารถประกอบในสถานที่ได้โดยไม่ต้องเชื่อม ลดความซับซ้อนในการติดตั้งและข้อกำหนดในการก่อสร้าง
3. ความต้านทานต่อมลพิษในระดับความสูงและหนัก: ติดตั้งระยะห่างตามผิวฉนวนขนาดใหญ่ ฉนวนพอร์ซเลนที่มีความแข็งแรงสูง เหมาะสำหรับระดับความสูงสูงสุด 3,000 เมตร และพื้นที่ปนเปื้อน Class IV
4. การกำหนดค่าสวิตช์กราวด์เสริม: รองรับการออกแบบกราวด์เดี่ยวหรือคู่เพื่อตอบสนองความต้องการกราวด์ของระบบที่แตกต่างกันและเพิ่มความปลอดภัยในการบำรุงรักษา
1. ชิ้นส่วนที่หมุนได้โดยไม่จำเป็นต้องบำรุงรักษา: บูชที่ทำจากวัสดุคอมโพสิตที่มีการหล่อลื่นในตัวเองไม่จำเป็นต้องมีการอัดจาระบีเป็นระยะ ช่วยลดภาระงานในการบำรุงรักษา
2. การออกแบบอายุการใช้งานเครื่องกลที่ยาวนาน: อายุการใช้งานเครื่องกลของการดำเนินงานปี 2000 ด้วยวัสดุสัมผัสที่ทนทานต่อการกัดกร่อนและการเชื่อม ขยายระยะเวลาการบำรุงรักษา
3. ความสะดวกสบายในการเปลี่ยนแบบโมดูลาร์: สามารถเปลี่ยนส่วนประกอบหลัก เช่น ฉนวนและหน้าสัมผัสแยกกันได้ ซึ่งช่วยลดต้นทุนการบำรุงรักษาโดยรวม
4.ไม่จำเป็นต้องใช้พลังงานเสริม (แบบแมนนวล): กลไกการทำงานแบบแมนนวลเป็นแบบกลไกทั้งหมด เหมาะสำหรับไซต์ที่ไม่มีกำลังควบคุม
1. บรรจุภัณฑ์แบบแยกส่วนเพื่อการขนส่ง: ลูกถ้วยไฟฟ้า กลไกการทำงาน และห่วงนำไฟฟ้าจะถูกบรรจุแยกกันเพื่อป้องกันความเสียหายจากการขนส่งและอำนวยความสะดวกในการจัดการ
2. คำแนะนำการประกอบในสถานที่: ให้ภาพวาดและวิดีโอการประกอบโดยละเอียด พร้อมการสนับสนุนทางเทคนิคระยะไกลเพื่อลดระยะเวลาการติดตั้ง
3.ฐานติดตั้งแบบปรับได้: การออกแบบฐานที่เข้ากันได้กับเสาคอนกรีตหรือโครงสร้างเหล็กต่างๆ ช่วยลดความจำเป็นในการดัดแปลงทางแพ่ง
4.ประสบการณ์การส่งออกทั่วโลก: ผลิตภัณฑ์ที่สอดคล้องกับมาตรฐาน IEC พร้อมด้วยเอกสารการส่งออกและคู่มือการติดตั้งหลายภาษา
1. โครงสร้างป้องกันการกัดกร่อนแบบจุ่มร้อนชุบสังกะสีแบบเต็ม: ส่วนประกอบเหล็กทั้งหมดชุบสังกะสีแบบจุ่มร้อน โดยมีอายุการใช้งานที่ทนต่อการกัดกร่อนได้มากกว่า 30 ปี
2.ลูกถ้วยไฟฟ้าพอร์ซเลนที่มีความแข็งแรงสูง: ความแข็งแรงในการดัดงอสูง ประสิทธิภาพการวาบไฟตามผิวที่ป้องกันมลภาวะได้ดีเยี่ยม ทดสอบผ่านการหมุนเวียนด้วยความร้อนหลายครั้งและการทดสอบโหลดทางกล
3. การออกแบบห่วงนำไฟฟ้าที่ดีที่สุด: นิ้วสัมผัสที่ทำจากโลหะผสมทองแดงที่มีความยืดหยุ่นสูงช่วยให้มั่นใจได้ถึงแรงกดสัมผัสที่มั่นคงและความต้านทานของวงต่ำ (≤80μΩ)
4.ความสามารถในการทำงานที่อุณหภูมิกว้าง: เหมาะสำหรับอุณหภูมิแวดล้อมตั้งแต่ -40 ℃ ถึง +40 ℃ พร้อมแรงบิดในการทำงานที่มั่นคงและไม่มีการติดขัด
1.เครื่องจักรกลซีเอ็นซีและการประกอบอัตโนมัติ: ส่วนประกอบสำคัญที่ประมวลผลด้วยเครื่องจักรซีเอ็นซีเพื่อความแม่นยำของมิติ สายการประกอบที่มาพร้อมกับเครื่องมือควบคุมแรงบิด
2.การตรวจสอบคุณภาพแบบเต็มกระบวนการ: แต่ละยูนิตผ่านการทดสอบความต้านทานของลูป การทดสอบการทำงานทางกล ความถี่ของกำลัง และการทดสอบแรงดันไฟฟ้าที่ทนต่อแรงกระตุ้น
3. การรักษาพื้นผิวที่เป็นมิตรกับสิ่งแวดล้อม: ใช้กระบวนการทู่ที่ปราศจากโครเมียมและกระบวนการ Dacromet ซึ่งสอดคล้องกับข้อกำหนดด้านสิ่งแวดล้อม RoHS
4. ระบบการจัดการความสามารถในการตรวจสอบย้อนกลับ: ฉนวนและกลไกการทำงานแต่ละชุดมีหมายเลขซีเรียลที่ไม่ซ้ำกันสำหรับการตรวจสอบย้อนกลับอย่างเต็มรูปแบบตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป
ด้วยประสบการณ์ในอุตสาหกรรมมากกว่าสิบปี Jinhand ได้สร้างชื่อเสียงให้ตัวเองเป็นหนึ่งในผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าชั้นนำของจีน โรงงานของเราใช้เทคโนโลยีและอุปกรณ์ขั้นสูงต่างๆ และเราขอเชิญคุณซื้อผลิตภัณฑ์ที่ผลิตในจีนคุณภาพสูงและราคาที่แข่งขันได้
