เบรกเกอร์สุญญากาศกลางแจ้งแรงดันสูง

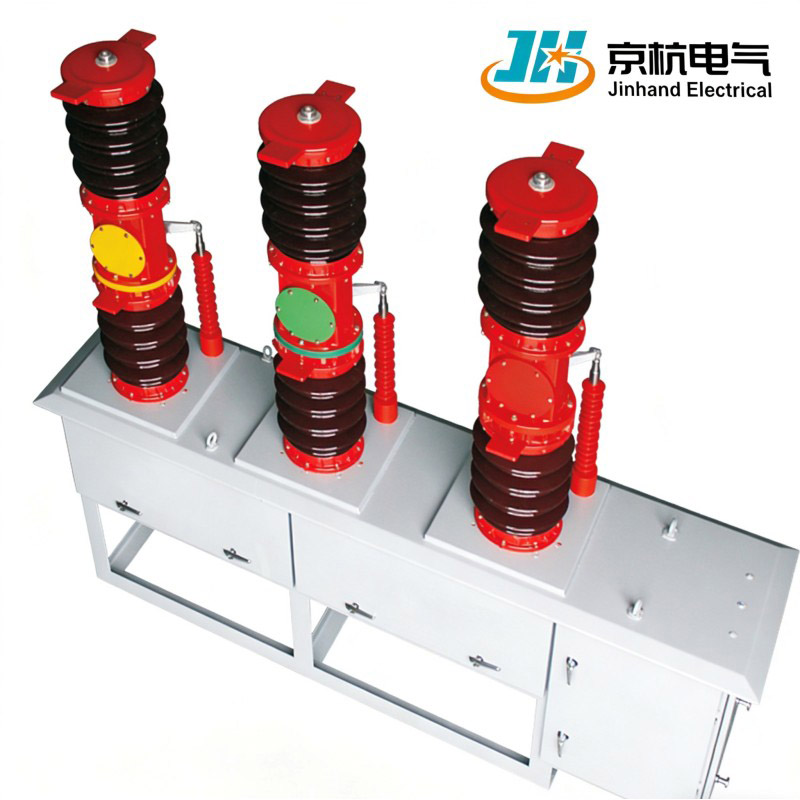

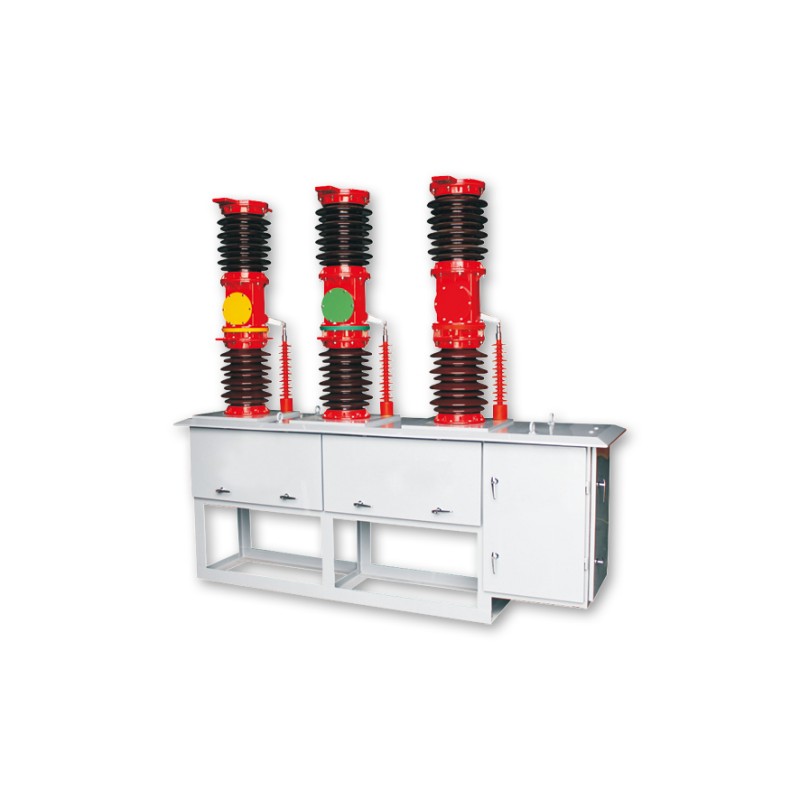

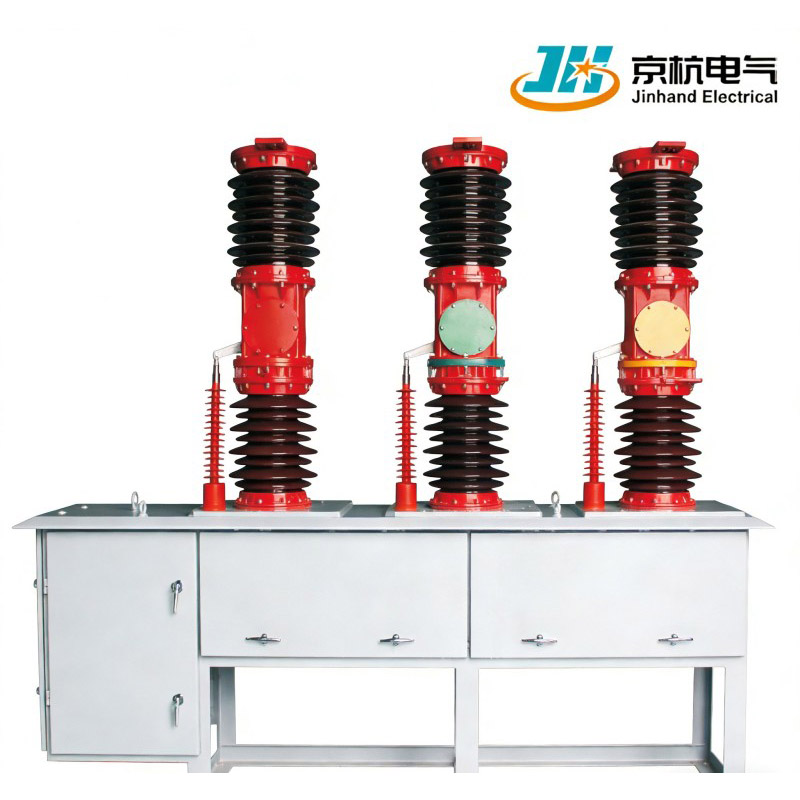

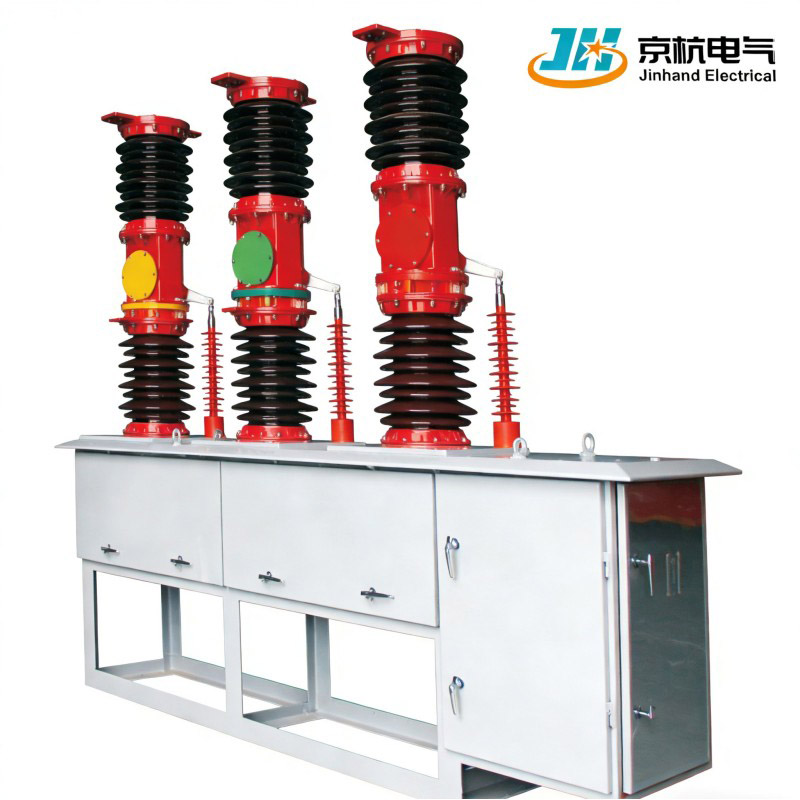

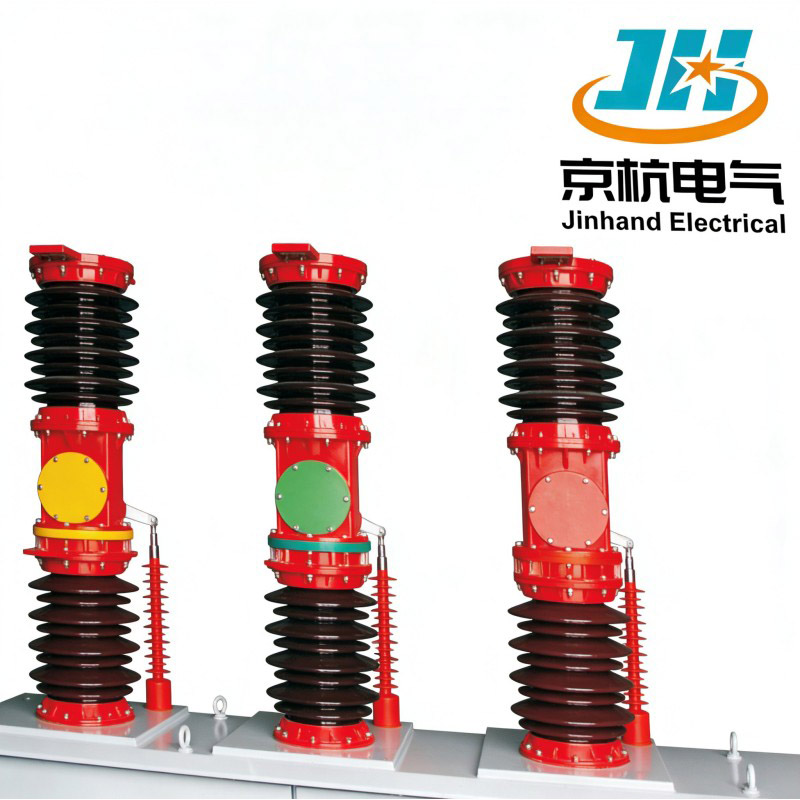

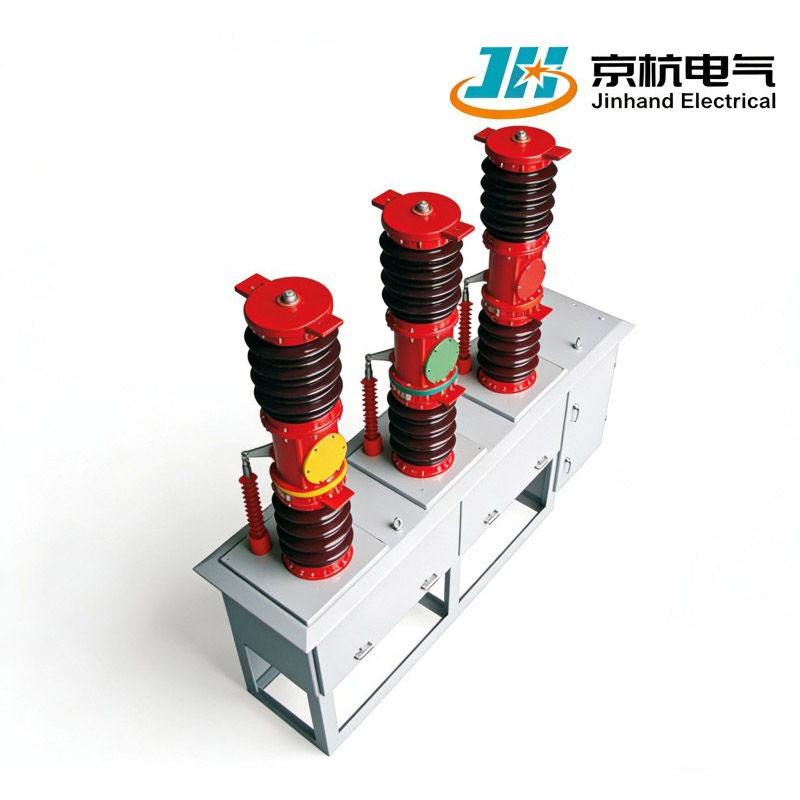

ZW7-40.5 เซอร์กิตเบรกเกอร์สูญญากาศกลางแจ้งแรงดันสูง ผลิตและจำหน่ายโดย Jinhand Electrical ของจีน ได้รับการออกแบบมาสำหรับระบบ AC 50Hz, 40.5kV สามเฟส เบรกเกอร์โดยตรงจากโรงงานนี้ให้การสลับและการหยุดชะงักของโหลด โอเวอร์โหลด และกระแสลัดวงจรที่เชื่อถือได้ในเครือข่ายการจ่ายไฟ

ข้อดี

1.การป้องกันที่เชื่อถือได้: ขัดขวางกระแสโหลด โอเวอร์โหลด และกระแสลัดวงจรได้อย่างมีประสิทธิภาพ ทำให้มั่นใจในความปลอดภัยและความสมบูรณ์ของระบบไฟฟ้า
2.ความจุไฟฟ้าแรงสูง: ออกแบบมาโดยเฉพาะสำหรับการทำงานที่ 40.5kV ทำให้เหมาะสำหรับการใช้งานไฟฟ้าแรงสูงในสภาพแวดล้อมกลางแจ้ง
3.ความทนทาน: สร้างขึ้นสำหรับการใช้งานกลางแจ้ง ให้ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมต่างๆ

พารามิเตอร์ทางเทคนิคหลัก

คุณสมบัติหลัก

1.การออกแบบสามเฟส: ปรับให้เหมาะสมสำหรับระบบไฟฟ้าสามเฟสที่มีความถี่ AC 50Hz ช่วยเพิ่มความเข้ากันได้กับเครือข่ายไฟฟ้ามาตรฐาน
2. การทำงานที่หลากหลาย: สามารถสลับและขัดขวางกระแสหลายประเภท รวมถึงโหลด กระแสเกิน และกระแสลัดวงจร
3.เทคโนโลยีสุญญากาศ: ใช้เทคโนโลยีการหยุดชะงักของสุญญากาศ ซึ่งช่วยเพิ่มความน่าเชื่อถือและลดความต้องการในการบำรุงรักษาเมื่อเทียบกับเซอร์กิตเบรกเกอร์แบบเดิม

จุดเด่นของผลิตภัณฑ์

1.การป้องกันแรงดันไฟฟ้าสูงแบบเต็มสถานการณ์: แรงดันไฟฟ้า 40.5 kV เหมาะสำหรับเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลาง 35 kV ที่มีโหลดสมบูรณ์ โอเวอร์โหลด และความสามารถในการตัดกระแสไฟฟ้าลัดวงจร
2.อายุการใช้งานเครื่องกลยาวนาน: อายุการใช้งานเครื่องกลสูงถึง 10,000 การดำเนินงาน เหมาะสำหรับการใช้งานสวิตช์และระบบอัตโนมัติบ่อยครั้ง
3.การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง: การออกแบบเสาฉนวนแข็งที่ปิดสนิท ความต้านทานที่ดีเยี่ยมต่อการควบแน่น มลภาวะ และหมอกเกลือ เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง
4.ฟังก์ชันอัจฉริยะแบบรวม: รองรับการตรวจสอบระยะไกลและการควบคุมภายในเครื่อง พร้อมด้วยหน่วยป้องกัน การสื่อสาร และการวินิจฉัยอัจฉริยะที่เป็นอุปกรณ์เสริม เพื่อรองรับการอัพเกรดเครือข่ายการกระจายอัตโนมัติ

การเพิ่มประสิทธิภาพต้นทุนการดำเนินงาน

1.เครื่องขัดขวางสุญญากาศที่ไม่ต้องบำรุงรักษา: ไม่ต้องมีการตรวจสอบหรือเปลี่ยนตัวกลางดับเพลิงตลอดอายุการใช้งาน ซึ่งช่วยลดภาระงานและต้นทุนในการบำรุงรักษาได้อย่างมาก
2. การออกแบบโครงสร้างแบบแยกส่วน: หม้อแปลงกระแส กลไกการทำงาน และชุดควบคุมได้รับการออกแบบแบบแยกส่วน ช่วยให้สามารถเปลี่ยนส่วนประกอบที่ผิดพลาดได้อย่างรวดเร็วและลดเวลาหยุดทำงาน
3.การตรวจสอบสภาพอัจฉริยะ: เซ็นเซอร์และโมดูลการสื่อสารในตัวรองรับการตรวจสอบอุณหภูมิ การวิเคราะห์ลักษณะทางกลออนไลน์ และการเตือนข้อผิดพลาดล่วงหน้าสำหรับการบำรุงรักษาเชิงคาดการณ์
4. การทำงานที่ไม่ต้องบำรุงรักษาในระยะยาว: มีจุดหล่อลื่นน้อย มีความน่าเชื่อถือของกลไกสูง ต้องการการตรวจสอบตามปกติขั้นพื้นฐานเท่านั้น ซึ่งช่วยลดต้นทุนการดำเนินงานในระยะยาว

โลจิสติกส์และการติดตั้ง

1. การออกแบบการขนส่งขนาดกะทัดรัด: โครงสร้างตู้ทั่วไปแบบสามขั้ว น้ำหนักการขนส่งรวม 800 กก. เหมาะสำหรับการขนส่งตู้คอนเทนเนอร์และรถบรรทุกมาตรฐาน พร้อมบรรจุภัณฑ์ที่ทนทานและกันกระแทก
2. โซลูชันการติดตั้งอย่างรวดเร็ว: ให้ขายึดที่ประกอบไว้ล่วงหน้าและอุปกรณ์เสริมที่ได้มาตรฐาน รองรับการติดตั้งแบบยึดกับเสา แพลตฟอร์ม หรือฐานรากพร้อมการเชื่อมต่อที่ง่ายดายในสถานที่
3. การทดสอบการใช้งานที่ง่ายดาย: ติดตั้งแผงควบคุมภายในเครื่องและอินเทอร์เฟซการแก้ไขจุดบกพร่อง รองรับพารามิเตอร์ที่ตั้งไว้ล่วงหน้า การทดสอบการทำงาน และการทดสอบการใช้งานจากระยะไกลเพื่อลดระยะเวลาในการทดสอบการใช้งาน
4.การสนับสนุนด้านโลจิสติกส์ทั่วโลก: ร่วมมือกับบริษัทโลจิสติกส์ระหว่างประเทศหลายแห่งเพื่อให้บริการจัดส่งแบบ door-to-door พิธีการศุลกากร และคำแนะนำในการจัดส่งถึงสถานที่

ความทนทานและความเสถียร

1.ตู้สเตนเลสสตีลปิดผนึกอย่างเต็มที่: ระดับการป้องกัน IP67 ทนต่อการกัดกร่อนและรังสียูวี เหมาะสำหรับพื้นที่ที่มีความชื้นสูง ระดับความสูง และพื้นที่ชายฝั่งทะเล
2.ความน่าเชื่อถือของฉนวนสูง: ความถี่พลังงานแห้งทนต่อแรงดันไฟฟ้า 95 kV, เปียก 80 kV, แรงกระตุ้นฟ้าผ่าทน 185 kV, ประสิทธิภาพของฉนวนที่มั่นคงพร้อมการปล่อยบางส่วนต่ำ
3.การทำงานของกลไกที่แม่นยำ: ความเร็วเปิดเฉลี่ย 1.5 ± 0.2 m/s ความเร็วในการปิด 0.7 ± 0.2 m/s การซิงโครไนซ์สามเฟส ≤2 ms ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้
4. การปรับอุณหภูมิได้กว้าง: ช่วงอุณหภูมิในการทำงาน -40 ℃ ถึง + 60 ℃ กลไกการจัดเก็บพลังงานและตัวควบคุมผ่านการทดสอบการปั่นจักรยานที่อุณหภูมิสูง/ต่ำ

ข้อดีของกระบวนการผลิต

1. สายการผลิตอัตโนมัติเต็มรูปแบบ: ใช้การเชื่อมด้วยหุ่นยนต์, เครื่องจักรกลซีเอ็นซี และกระบวนการ APG (เจลแรงดันอัตโนมัติ) สำหรับเสาฉนวนแข็งเพื่อให้มั่นใจถึงความสม่ำเสมอ
2. การทดสอบโรงงานอย่างเข้มงวด: แต่ละยูนิตผ่านการทดสอบลักษณะทางกล การทดสอบความต้านทานของวงจร การทดสอบความถี่กำลังและแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า และการตรวจจับการคายประจุบางส่วน
3. การควบคุมวัสดุและกระบวนการ: หน้าสัมผัสที่ทำจากโลหะผสมทองแดง - โครเมียม ส่วนประกอบกลไกที่ผ่านการอบชุบด้วยความร้อนและพื้นผิวสำเร็จรูป วัสดุฉนวนมีคุณสมบัติตรงตามมาตรฐานความต้านทานต่อสิ่งแวดล้อมและสภาพอากาศ
4.ระบบตรวจสอบย้อนกลับคุณภาพ: ใช้ระบบการจัดการบาร์โค้ดเพื่อบันทึกแหล่งที่มาของส่วนประกอบที่สำคัญ พารามิเตอร์กระบวนการ และข้อมูลทดสอบสำหรับการตรวจสอบย้อนกลับตลอดอายุการใช้งาน

จุดเด่นด้านนวัตกรรม

1. เสาอัจฉริยะแบบรวม: รวมอุปกรณ์ขัดขวางสุญญากาศ ส่วนรองรับฉนวน และเซ็นเซอร์ไว้ในเสาหุ้มฉนวนแข็งเพื่อโครงสร้างที่กะทัดรัดและความน่าเชื่อถือสูง
2.กลไกสปริงเก็บพลังงานคู่: มีการจัดเก็บพลังงานด้วยตนเอง/ไฟฟ้า เวลาจัดเก็บสั้น พลังงานปิด/เปิดที่มั่นคง รองรับการปิดอัตโนมัติอย่างรวดเร็ว
3.ความเข้ากันได้ด้านการสื่อสารอัจฉริยะ: รองรับโปรโตคอลการสื่อสารที่หลากหลาย รวมถึง IEC 61850, Modbus, DNP3.0 เพื่อการรวมเข้ากับระบบสถานีย่อยอัจฉริยะได้อย่างง่ายดาย
4. อินเทอร์เฟซที่ใช้งานง่าย: ติดตั้งหน้าจอ LCD ขนาดใหญ่และปุ่มกด รองรับเมนูภาษาจีน/อังกฤษ การบันทึกเหตุการณ์ การสืบค้นข้อผิดพลาด และการตั้งค่าพารามิเตอร์
