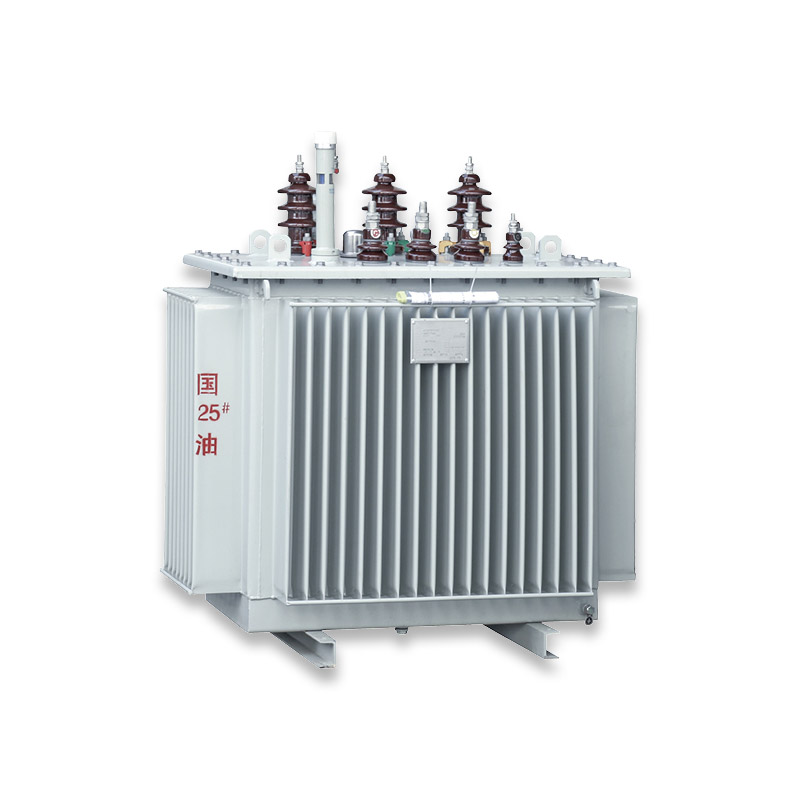

หม้อแปลงไฟฟ้าจำหน่ายพลังงานน้ำมันสามเฟส S13/22-M 1,000 kVA เป็นผลิตภัณฑ์ความจุปานกลางเรือธงของ Jinhand Electrical ผู้ผลิตชั้นนำและซัพพลายเออร์อุปกรณ์ไฟฟ้าจากโรงงานโดยตรงในประเทศจีน ออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับระบบไฟฟ้าอุตสาหกรรมมาตรฐาน 50Hz/10kV
1. การออกแบบโครงสร้างที่ปิดสนิท: หม้อแปลงไฟฟ้าใช้โครงสร้างที่ปิดสนิทแบบครบวงจร หน้าแปลน ขั้วต่อ และข้อต่อทั้งหมดถูกปิดผนึกด้วยวัสดุที่มีอุณหภูมิสูงและทนน้ำมัน โดยแยกน้ำมันภายใน แกน และขดลวดออกจากอากาศภายนอก
2. การบำรุงรักษาต่ำและความทนทานสูง: การออกแบบนี้ป้องกันการเสื่อมสภาพของน้ำมัน การทำให้เป็นอิมัลชันของความชื้น และการสะสมของฝุ่นภายใน ช่วยเพิ่มความทนทานของอุปกรณ์ได้อย่างมาก และลดการบำรุงรักษารายวันได้มากกว่า 90% เมื่อเทียบกับหม้อแปลงชนิดเปิดแบบเดิม
3. ปรับให้เหมาะสมสำหรับระบบไฟฟ้า ≤10kV：ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบไฟฟ้า ≤10kV พร้อมความสามารถในการปรับตัวที่แข็งแกร่งกับสถานการณ์ทางอุตสาหกรรมและการจัดจำหน่าย
| ความจุสูงสุด | การรวมแรงดันไฟฟ้า (kV) ช่วงการกรีดสูงของแรงดันต่ำแรงดันแรงดันสูง | ป้ายกำกับกลุ่มการเชื่อมต่อ | ไม่มีโหลดลอส(W) | ความต้านทานวงจรสั้น | น้ำหนัก | ขนาดภายนอก | แทรคเกจ | |||||
| น้ำมัน | น้ำหนักรวม | ความยาว | ความกว้าง | ความสูง | ||||||||
| 30 | 66.36.61010.511 | ±5% หรือ ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| แบบอย่าง | ความจุสูงสุด | โหลดไฟฟ้ารวมกัน | สัญลักษณ์การเชื่อมต่อ | ไม่มีการสูญเสียโหลด(W) | DY โหลดลอส(W) | ปปป การสูญเสียน้ำหนัก(W) | ไม่มีกระแสโหลด (%) | ||
| ความดันสูง | ช่วงการแตะ | ความดันต่ำ | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1.การผลิตขั้นสูงและเทคโนโลยีการประมวลผลที่มีความแม่นยำ: การเคลือบที่มีความแม่นยำสูงและการหลอมสูญญากาศใช้เครื่องตัดและพับ CNC สำหรับการตัดที่มีความแม่นยำ กระบวนการเคลือบทีละขั้นตอนเพื่อให้แน่ใจว่ามีความสม่ำเสมอของวงจรแม่เหล็ก แกนกลางจะต้องผ่านการอบอ่อนด้วยสุญญากาศเพื่อขจัดความเครียดภายใน ลดการสูญเสียธาตุเหล็กลง 15% และปรับปรุงการนำแม่เหล็กอย่างมีนัยสำคัญ
2.ระบบควบคุมคุณภาพแบบเต็มกระบวนการที่เข้มงวดและครอบคลุม: ตามมาตรฐานระบบการจัดการคุณภาพ ISO9001 Jinhand Electrical ได้สร้างระบบควบคุมคุณภาพแบบเต็มรูปแบบครอบคลุมการจัดหาวัตถุดิบ การประมวลผลการผลิต การประกอบผลิตภัณฑ์ และการทดสอบผลิตภัณฑ์สำเร็จรูปสำหรับหม้อแปลง S13/22-M 1000 kVA พร้อมลิงก์การตรวจสอบคุณภาพ 18 ลิงก์และโหนดการตรวจสอบแบบเต็ม 4 รายการ เพื่อให้มั่นใจว่าอัตราคุณสมบัติของโรงงาน 100%
3.ข้อดีหลักด้านเทคโนโลยีหลัก: ทีม R&D มีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระสำหรับการออกแบบแม่เหล็กไฟฟ้าของหม้อแปลงความจุปานกลาง โดยใช้ซอฟต์แวร์วิเคราะห์การจำลององค์ประกอบจำกัดเพื่อเพิ่มประสิทธิภาพแกนกลางและรูปแบบการพันขดลวดสามเฟส ทำให้เกิดการจับคู่การสูญเสีย ปริมาตร และเสียงรบกวนที่เหมาะสมที่สุด และรับประกันประสิทธิภาพการทำงานสูงและเสียงรบกวนต่ำของรุ่น 1000 kVA
1. การออกแบบประหยัดพลังงานการสูญเสียต่ำเป็นพิเศษ เกินมาตรฐานประสิทธิภาพพลังงานระหว่างประเทศ： การออกแบบแกนการสูญเสียต่ำ: ใช้เหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูง 30Q120 ที่มีการสูญเสียเหล็กต่ำเป็นพิเศษ 1.2W/kgat1.7T,50Hz ซึ่งต่ำกว่าแผ่นเหล็กซิลิกอนธรรมดาถึง 30% ในการสูญเสียเหล็ก ช่วยลดการสูญเสียที่ไม่มีโหลดของหม้อแปลงได้อย่างมีประสิทธิภาพ
2.วัสดุที่เป็นมิตรต่อสิ่งแวดล้อมและปลอดสารพิษ เป็นไปตามมาตรฐานสิ่งแวดล้อมระหว่างประเทศ: วัสดุฉนวนทั้งหมดสอดคล้องกับคำสั่ง EU RoHS ปราศจากตะกั่ว ปรอท แคดเมียม และโลหะหนักอื่นๆ และปลอดสารพิษและไม่เป็นอันตรายในระหว่างการผลิต การใช้ และการกำจัด หลีกเลี่ยงมลภาวะต่อสิ่งแวดล้อม
3.การดำเนินงานคาร์บอนต่ำและการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม เอื้อต่อการพัฒนาที่ยั่งยืน: การออกแบบการสูญเสียต่ำเป็นพิเศษทำให้รุ่น 1,000 kVA ประหยัดพลังงานไฟฟ้าได้ประมาณ 8,000 kWh ต่อปีภายใต้อัตราการโหลด 80% ซึ่งช่วยลดการปล่อยก๊าซคาร์บอนได้ประมาณ 10 ตันต่อปี ซึ่งมีส่วนช่วยให้เป้าหมายคาร์บอนเป็นกลางขององค์กรอุตสาหกรรม
1. ระบบการจัดหาวัตถุดิบที่มั่นคงและมีคุณภาพสูง： เราได้สร้างความสัมพันธ์ความร่วมมือเชิงกลยุทธ์พิเศษระยะยาวกับซัพพลายเออร์วัตถุดิบในประเทศและต่างประเทศที่มีชื่อเสียง
2.กำลังการผลิตที่กำหนดเองที่แข็งแกร่งสำหรับรุ่น 1,000 kVA：เรามีทีมงาน R&D มืออาชีพมากกว่า 50 คน ซึ่งรวมถึงวิศวกรอาวุโส 10 คนและผู้เชี่ยวชาญด้านการออกแบบไฟฟ้า 20 คน ซึ่งสามารถออกแบบรุ่น 1,000 kVA ตามความต้องการเฉพาะตัวตามสถานการณ์การใช้งานเฉพาะของลูกค้า (เช่น สภาพแวดล้อมพิเศษ พื้นที่ติดตั้งพิเศษ) เงื่อนไขของโครงข่ายไฟฟ้า และข้อกำหนดพิเศษ
3.การตอบสนองของตลาดอย่างรวดเร็วและความสามารถในการจัดส่งตรงเวลา：วงจรการผลิตของรุ่นมาตรฐาน S13/22-M 1,000 kVA นั้นใช้เวลาเพียง 30-45 วัน ซึ่งสั้นกว่าค่าเฉลี่ยอุตสาหกรรมที่ 50-60 วันถึง 15-20 วัน ทำให้มั่นใจได้ถึงการจัดส่งคำสั่งซื้อของลูกค้าที่รวดเร็ว
1.การให้คำปรึกษาก่อนการขายและการออกแบบโครงการอย่างมืออาชีพ: วิศวกรฝ่ายขายมืออาชีพและวิศวกรด้านเทคนิคของเราให้บริการให้คำปรึกษาก่อนการขายแบบตัวต่อตัวแก่ลูกค้า ความเข้าใจในเชิงลึกเกี่ยวกับเงื่อนไขโครงข่ายไฟฟ้าของลูกค้า สถานการณ์การใช้งาน ความต้องการแหล่งจ่ายไฟ และพื้นที่การติดตั้ง และดำเนินการวิเคราะห์ความต้องการโดยละเอียดเพื่อให้คำแนะนำในการเลือกผลิตภัณฑ์ที่ตรงเป้าหมาย
2. การสนับสนุนการขายและการติดตามการผลิตอย่างรอบคอบ: หลังจากยืนยันคำสั่งซื้อแล้ว เราจะมอบหมายผู้จัดการลูกค้าพิเศษให้กับลูกค้า ซึ่งให้บริการติดตามความคืบหน้าการผลิตแบบเรียลไทม์ ส่งรูปภาพและวิดีโอความคืบหน้าการผลิตให้กับลูกค้าทุกสัปดาห์ และแจ้งให้ลูกค้าทราบถึงปัญหาการผลิตใด ๆ ในเวลาที่เหมาะสม เพื่อให้มั่นใจว่าสิทธิของลูกค้าที่จะทราบ
3. การบำรุงรักษาหลังการขายที่ครอบคลุมและการจัดการข้อผิดพลาด: เรามีสายด่วนบริการด้านเทคนิคและการบริการลูกค้าออนไลน์ (WeChat, WhatsApp, อีเมล) อย่างต่อเนื่องตลอด 24 ชั่วโมง พร้อมด้วยทีมบริการทางเทคนิคมืออาชีพที่ปฏิบัติหน้าที่ตลอด 24 ชั่วโมงต่อวัน โดยให้บริการโซลูชั่นแบบเรียลไทม์สำหรับการทำงานของอุปกรณ์ การบำรุงรักษา และปัญหาข้อบกพร่องของลูกค้า โดยมีเวลาตอบสนองน้อยกว่า 1 ชั่วโมง
คำถามที่ 1: หม้อแปลงไฟฟ้าที่ปิดสนิทจำเป็นต้องเปลี่ยนน้ำมันเป็นประจำหรือไม่
ตอบ: ไม่ได้ ภายใต้สภาวะการทำงานปกติ ไม่จำเป็นต้องเปลี่ยนถ่ายน้ำมันเครื่อง การออกแบบที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้นได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม เราแนะนำให้ทดสอบตัวอย่างน้ำมันทุกๆ 5-8 ปีเพื่อตรวจสอบสภาพของฉนวน
Q2: สามารถติดตั้งหม้อแปลงไฟฟ้าภายนอกอาคารได้หรือไม่?
ตอบ: ได้ เหมาะสำหรับการติดตั้งกลางแจ้งโดยมีระดับการป้องกัน IP54 เพื่อยืดอายุการใช้งาน เราแนะนำให้เพิ่มอุปกรณ์ป้องกันแสงแดดและกันฝน โดยเฉพาะอย่างยิ่งในสภาพอากาศที่รุนแรง
คำถามที่ 3: รองรับการทำงานแบบขนานหรือไม่
ตอบ: ได้ การทำงานแบบขนานสามารถทำได้โดยที่ทุกยูนิตมีพารามิเตอร์พิกัดที่ตรงกัน รวมถึงอัตราส่วนแรงดันไฟฟ้า ความต้านทานไฟฟ้าลัดวงจร และกลุ่มการเชื่อมต่อ และรับประกันลำดับเฟสที่เหมาะสม
Q4: เวลาในการจัดส่งโดยทั่วไปคือเท่าไร?
ตอบ: สำหรับรุ่นมาตรฐาน การจัดส่งจะใช้เวลาประมาณ 30–45 วัน สำหรับหน่วยที่มีความจุขนาดใหญ่หรือข้อกำหนดการปรับแต่งพิเศษ ระยะเวลารอคอยสินค้าจะแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าเฉพาะ โปรดติดต่อทีมขายของเราเพื่อขอรายละเอียดกำหนดการ
ด้วยคุณภาพผลิตภัณฑ์ที่สม่ำเสมอและบริการที่เชื่อถือได้ เราจึงสร้างความร่วมมือระยะยาวกับลูกค้าในกว่า 30 ประเทศทั่วโลก เรามีเงื่อนไขการค้าที่ยืดหยุ่น รวมถึง EXW, FOB และ CIF และให้การสนับสนุนด้านลอจิสติกส์เต็มรูปแบบ ตั้งแต่บรรจุภัณฑ์ส่งออกอย่างมืออาชีพและเอกสารที่ถูกต้องไปจนถึงการติดตามการจัดส่งแบบเรียลไทม์ เพื่อให้มั่นใจว่าคำสั่งซื้อของคุณจะมาถึงอย่างปลอดภัยและตรงเวลา
ด้วยการเติบโตเชิงกลยุทธ์มากว่าทศวรรษ Jinhand ได้สร้างชื่อเสียงให้กับตนเองในฐานะผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าชั้นนำในประเทศจีน โรงงานของเรามีเทคโนโลยีล้ำสมัยและสายการผลิตขั้นสูง ทำให้เราส่งมอบผลิตภัณฑ์ที่มีประสิทธิภาพสูงและราคาที่แข่งขันได้ เรายินดีต้อนรับพันธมิตรระดับโลกเพื่อสัมผัสประสบการณ์คุณภาพและคุณค่าของ Jinhand ซึ่งความเป็นเลิศด้านการผลิตของจีนเป็นไปตามมาตรฐานสากล
