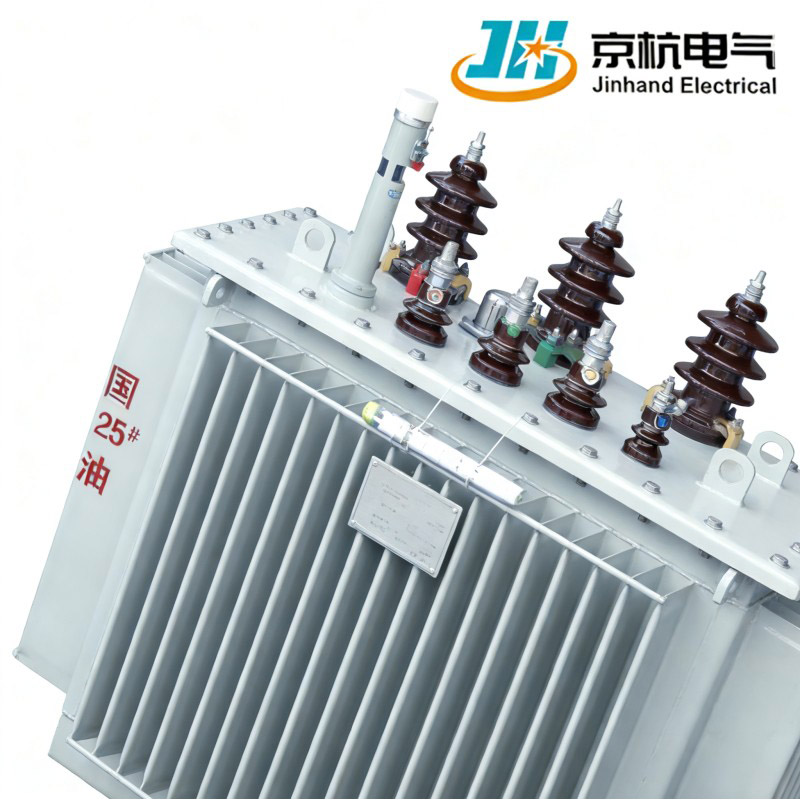

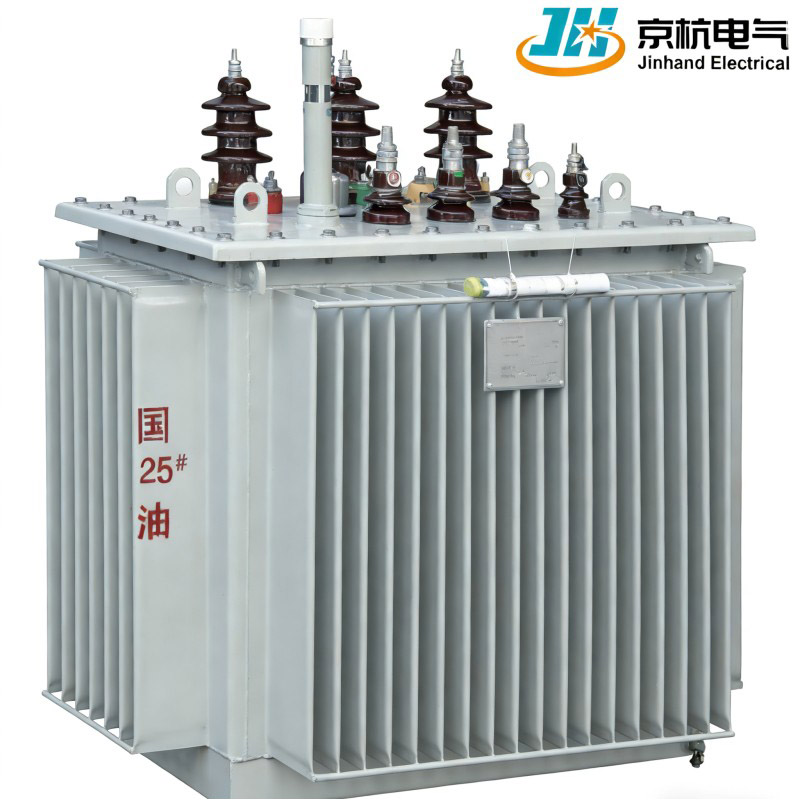

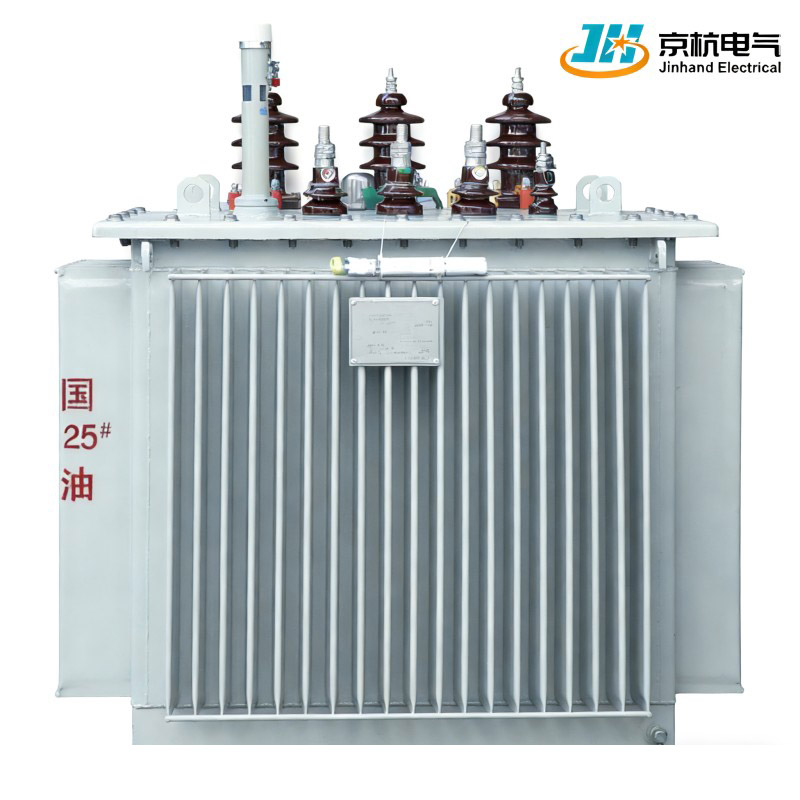

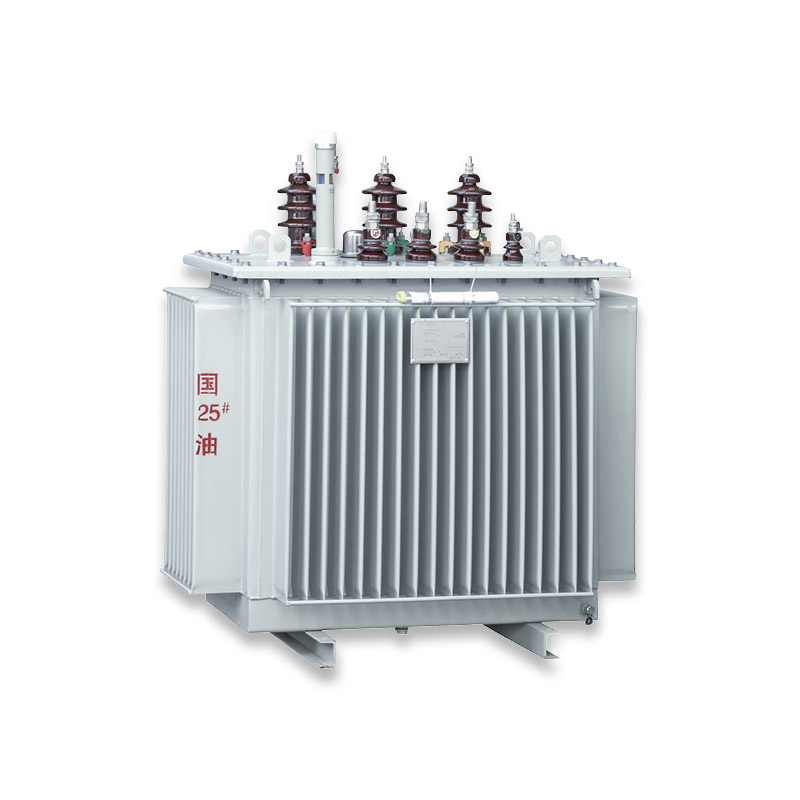

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมันขนาด 1,600kVA แสดงถึงความมุ่งมั่นของ Jinhand Electrical ในด้านคุณภาพและนวัตกรรมในด้านเทคโนโลยีการกระจายพลังงาน ออกแบบมาโดยเฉพาะสำหรับระบบไฟฟ้า 50Hz/10kV หม้อแปลงนี้ใช้งานได้ดีในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญที่สุด
1.การก่อสร้างที่ปิดสนิท: การแยกจากบรรยากาศโดยสมบูรณ์ช่วยป้องกันการเกิดริ้วรอยของน้ำมันและความชื้น
2. การทำงานที่ไม่ต้องบำรุงรักษา: ไม่ต้องเปลี่ยนน้ำมัน กรอง หรือบำรุงรักษาตามปกติ
3.ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง: รองรับตัวเลือกแรงดันไฟฟ้าสูงหลายตัว (6kV, 6.3kV, 6.6kV, 10kV, 10.5kV, 11kV)
4.ประสิทธิภาพด้านสิ่งแวดล้อมที่แข็งแกร่ง: การป้องกัน IP54 เหมาะสำหรับสภาพแวดล้อมที่มีฝุ่นละออง ชื้น และมีฤทธิ์กัดกร่อนสูง
| ความจุสูงสุด | การรวมแรงดันไฟฟ้า (kV) ช่วงการกรีดสูงของแรงดันต่ำแรงดันแรงดันสูง | ป้ายกำกับกลุ่มการเชื่อมต่อ | ไม่มีโหลดลอส(W) | ความต้านทานวงจรสั้น | น้ำหนัก | ขนาดภายนอก | แทรคเกจ | |||||
| น้ำมัน | น้ำหนักรวม | ความยาว | ความกว้าง | ความสูง | ||||||||
| 30 | 66.36.61010.511 | ±5% หรือ ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| แบบอย่าง | ความจุสูงสุด | โหลดไฟฟ้ารวมกัน | สัญลักษณ์การเชื่อมต่อ | ไม่มีการสูญเสียโหลด(W) | DY โหลดลอส(W) | ปปป การสูญเสียน้ำหนัก(W) | ไม่มีกระแสโหลด (%) | ||
| ความดันสูง | ช่วงการแตะ | ความดันต่ำ | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1.เทคโนโลยีที่ปิดสนิทและไม่ต้องบำรุงรักษา: ถังที่ปิดสนิทป้องกันการสัมผัสกับอากาศ ขจัดการเกิดออกซิเดชันและการดูดซึมความชื้น
2. การปรับตัวด้านสิ่งแวดล้อมที่เหนือกว่า: เคลือบป้องกันการกัดกร่อนสองชั้นสำหรับสภาพแวดล้อมทางทะเลและสารเคมี
3. ประสิทธิภาพการใช้พลังงานที่ยอดเยี่ยม: การสูญเสียที่ไม่มีโหลดต่ำกว่ามาตรฐานแห่งชาติ 10-20%
4. ตัวเลือกการกำหนดค่าที่ยืดหยุ่น: ตัวเลือกหลัก 6kV, 6.3kV, 6.6kV, 10kV, 10.5kV, 11kV
5. อายุการใช้งานที่ยาวนานขึ้น: ระบบฉนวนที่เหนือกว่า: ฉนวนคลาส A พร้อมพื้นที่สำคัญเสริม
1. ลังไม้เกรดส่งออก: บรรจุภัณฑ์ที่เหมาะกับการขนส่งทุกรูปแบบ
2.การป้องกันความชื้น: สารดูดความชื้นภายในชั้นนอกฟิล์มพลาสติกปิดผนึก
3.การตรึงกันกระแทก: การค้ำยันภายในช่วยป้องกันการเคลื่อนไหวระหว่างการขนส่ง
4. ข้อกำหนดในการยก: ปลั๊กยกมาตรฐานเพื่อการจัดการที่ง่าย
5.การติดฉลากที่ชัดเจน: ข้อมูลผลิตภัณฑ์ คำแนะนำในการจัดการ และคำเตือน
1. ถังสำหรับงานหนัก: โครงสร้างแผ่นเหล็กคุณภาพสูง
2. การออกแบบเสริมแรง: ซี่โครงภายในเพิ่มความสมบูรณ์ของโครงสร้าง
3.ความต้านทานแผ่นดินไหว: ทนทานต่อความรุนแรงของแผ่นดินไหว 8 องศา
4. ทนต่อแรงดัน: ถังทนทานต่อแรงดันบวก 50kPa
5. ความแข็งแรงในการยก: ข้อต่อยกที่ออกแบบมาพร้อมปัจจัยด้านความปลอดภัย 5x
1.อายุของฉนวน: อายุการใช้งานการออกแบบ 25 ปี อัตราอายุ <0.5%/ปี
2.Oil Aging: ปิดสนิทป้องกันการเกิดออกซิเดชัน น้ำมันมีความเสถียรนานกว่า 20 ปี
3.Seal Aging: ซีล NBR คุณภาพสูง อายุการใช้งาน > 15 ปี
4. ค่าเผื่อการกัดกร่อน: ค่าเผื่อการกัดกร่อน 2 มม. บนแผ่นเหล็ก
1. การเลือกใช้วัสดุ: นำเข้าเหล็กซิลิกอนรีดเย็นที่มีความสามารถในการซึมผ่านสูง
2. กระบวนการตัด: เครื่องตัด CNC อัตโนมัติ, ความแม่นยำสูง, เสี้ยนน้อยที่สุด
3.กระบวนการซ้อน: ข้อต่อแบบขั้นบันได, วงจรแม่เหล็กที่ปรับให้เหมาะสม
4. การหลอม: การหลอมด้วยสุญญากาศช่วยลดความเครียดภายใน
5. การควบคุมคุณภาพ: การทดสอบการสูญเสียที่ไม่มีโหลด, การทดสอบกระแสที่ไม่มีโหลด, การทดสอบสนามแม่เหล็ก
1. ความยืดหยุ่นในการผลิต: สายการผลิตแบบผสม
2. คำสั่งซื้อเร่งด่วน: มีบริการสั่งซื้อเร่งด่วน (คิดค่าธรรมเนียม)
3. การสนับสนุนด้านเทคนิค: การสนับสนุนด้านวิศวกรรมตลอด 24 ชั่วโมงทุกวันสำหรับการสอบถามข้อมูลเร่งด่วน
4. ความพร้อมของชิ้นส่วนอะไหล่: อะไหล่สำคัญที่เก็บไว้เพื่อการจัดส่งที่รวดเร็ว
1. ไม่มีการเปลี่ยนน้ำมันและเติมน้ำมันเป็นประจำ: โครงสร้างที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันและการรั่วไหลของน้ำมันที่เป็นฉนวน และไม่จำเป็นต้องเปลี่ยนน้ำมันภายใต้การทำงานปกติ ต้องทำการทดสอบตัวอย่างน้ำมันทุก ๆ 5-8 ปีเท่านั้น (ราคา ≤$300/ครั้ง) ประหยัดต้นทุนการเปลี่ยนน้ำมัน (1,500−2,500/ครั้ง) และต้นทุนการทำงานแบบแมนนวลของหม้อแปลงความจุสูงแบบธรรมดา (ปีละครั้ง)
2. ไม่มีการกำจัดฝุ่นภายในและการตรวจสอบ: โครงสร้างภายในที่ปิดสนิทและการออกแบบป้องกันฝุ่นระดับ IP54 ช่วยลดความจำเป็นในการตรวจสอบภายในรายเดือนและการกำจัดฝุ่นรายสัปดาห์ ซึ่งช่วยลดค่าแรงในการบำรุงรักษาด้วยตนเองได้มากกว่า 85% (ประหยัดค่าแรงประจำปีได้ประมาณ 5,000 ดอลลาร์สำหรับหม้อแปลงตัวเดียว)
3. ค่าซ่อมแซมข้อผิดพลาดต่ำ: การควบคุมคุณภาพอย่างเข้มงวดและการออกแบบการป้องกันหลายแบบส่งผลให้อัตราความผิดพลาดต่อปีน้อยกว่า 0.4% และชิ้นส่วนอะไหล่เป็นแบบสากลและมีต้นทุนต่ำ ระยะเวลาการรับประกันคือ 3 ปี และค่าซ่อมทั้งหมดในช่วงระยะเวลาการรับประกันจะต้องรับผิดชอบโดยผู้ผลิต เพื่อหลีกเลี่ยงค่าบำรุงรักษาเพิ่มเติมสำหรับลูกค้า
1. การออกแบบโครงสร้างที่ได้มาตรฐานเพื่อการบรรทุกและการขนถ่ายที่ง่ายดาย: ถังมีตัวดึงยกคงที่เสริมและช่องรถยกซึ่งเหมาะสำหรับการยกด้วยเครนและการขนส่งด้วยรถยกหนัก จุดศูนย์ถ่วงโดยรวมอยู่ในระดับต่ำ และการออกแบบคงที่ป้องกันการลื่นและป้องกันการพลิกคว่ำถูกนำมาใช้ภายในบรรจุภัณฑ์ หลีกเลี่ยงความเสียหายทางโครงสร้างและการรั่วไหลของน้ำมันที่เกิดจากการสั่นสะเทือนระหว่างการขนส่งทางไกล
2.บรรจุภัณฑ์ส่งออกมืออาชีพตรงตามมาตรฐานสากล: สำหรับการขนส่งภายในประเทศ บรรจุด้วยฟิล์มกันความชื้น + เบาะฟองความหนาแน่นสูง + กรอบไม้เสริม สำหรับการจัดส่งระหว่างประเทศนั้น ใช้บรรจุภัณฑ์กล่องไม้ปลอดการรมควัน (ตรงตามมาตรฐาน IPPC) พร้อมการป้องกันความชื้น กันกระแทก และป้องกันการกัดกร่อนภายใน และบรรจุภัณฑ์มีเครื่องหมายการขนส่งระหว่างประเทศที่ชัดเจน (เปราะบาง ป้องกันการพลิกคว่ำ คำเตือนไฟฟ้าแรงสูง จำกัดน้ำหนัก)
3.สอดคล้องกับข้อกำหนดในการโหลดคอนเทนเนอร์: ขนาดภายนอกได้รับการออกแบบให้สอดคล้องกับข้อกำหนดในการโหลดของคอนเทนเนอร์มาตรฐาน 20GP/40GP ซึ่งสามารถโหลดและขนส่งในเครื่องจักรทั้งหมดโดยไม่ต้องถอดชิ้นส่วน หลีกเลี่ยงค่าธรรมเนียมการขนส่งขนาดใหญ่เกินไป/น้ำหนักเกินเพิ่มเติม และลดต้นทุนการขนส่งประมาณ 25%
4.เครือข่ายความร่วมมือด้านโลจิสติกส์ระดับโลก: Jinhand Electrical ได้สร้างความสัมพันธ์ความร่วมมือระยะยาวกับบริษัทโลจิสติกส์ระหว่างประเทศที่มีชื่อเสียง (Maersk, COSCO, CMA CGM ฯลฯ) ซึ่งสามารถให้บริการขนส่งแบบ door-to-door ให้กับลูกค้าในกว่า 30 ประเทศและภูมิภาค และตระหนักถึงการติดตามข้อมูลโลจิสติกส์แบบเรียลไทม์ผ่านแพลตฟอร์มโลจิสติกส์อย่างเป็นทางการ
คำถามที่ 1: ซีรีส์ S13 และ S22 แตกต่างกันอย่างไร
ตอบ: ซีรีส์ S22 เป็นเวอร์ชันประหยัดพลังงานที่ได้รับการอัปเกรด โดยมีการสูญเสียขณะไม่มีโหลดลดลง 10-15% เมื่อเทียบกับ S13 ซึ่งเป็นไปตามมาตรฐาน GB 20052-2020 Energy Efficiency Level 1
คำถามที่ 2: หม้อแปลงไฟฟ้าที่ปิดสนิทจำเป็นต้องเปลี่ยนน้ำมันเป็นประจำหรือไม่
ตอบ: ไม่ ภายใต้สภาวะปกติ ไม่จำเป็นต้องเปลี่ยนถ่ายน้ำมันเครื่อง การออกแบบที่ปิดสนิทช่วยป้องกันการเสื่อมสภาพของน้ำมัน แนะนำให้ทำการทดสอบตัวอย่างน้ำมันทุกๆ 5-8 ปีเพื่อการตรวจสอบ
Q3: เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?
ตอบ: ได้ ด้วยระดับการป้องกัน IP54 จึงเหมาะสำหรับการติดตั้งกลางแจ้ง แนะนำให้เพิ่มที่บังแดด/ฝนเพื่อยืดอายุการใช้งาน
Q4: สามารถทำงานแบบขนานได้หรือไม่?
ตอบ: ได้ โดยให้มั่นใจว่าพารามิเตอร์ที่กำหนดตรงกัน (อัตราส่วนแรงดันไฟฟ้า อิมพีแดนซ์ กลุ่มการเชื่อมต่อ) และรับประกันลำดับเฟสที่เหมาะสม
Q5: ระยะเวลาในการจัดส่งคืออะไร?
A: รุ่นมาตรฐาน: 30-45 วัน สำหรับความจุขนาดใหญ่หรือความต้องการพิเศษ ระยะเวลารอคอยสินค้าขึ้นอยู่กับการกำหนดค่า (โดยทั่วไปคือ 45-60 วัน)
ด้วยคุณภาพผลิตภัณฑ์ที่โดดเด่นและบริการที่ทุ่มเท เราได้สร้างความร่วมมือระยะยาวกับลูกค้าในกว่า 30 ประเทศ เรารองรับเงื่อนไขการค้าที่ยืดหยุ่น เช่น EXW, FOB และ CIF ควบคู่ไปกับบรรจุภัณฑ์ส่งออกอย่างมืออาชีพ เอกสารที่ปรับแต่งได้ และการติดตามลอจิสติกส์แบบเรียลไทม์
ด้วยการเติบโตเชิงกลยุทธ์มากว่าทศวรรษ Jinhand ได้กลายเป็นผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าชั้นนำในประเทศจีน โรงงานของเรามีเทคโนโลยีขั้นสูงและอุปกรณ์ล้ำสมัย และเราขอเชิญคุณซื้อผลิตภัณฑ์ที่ผลิตในจีนคุณภาพสูงและราคาที่แข่งขันได้
