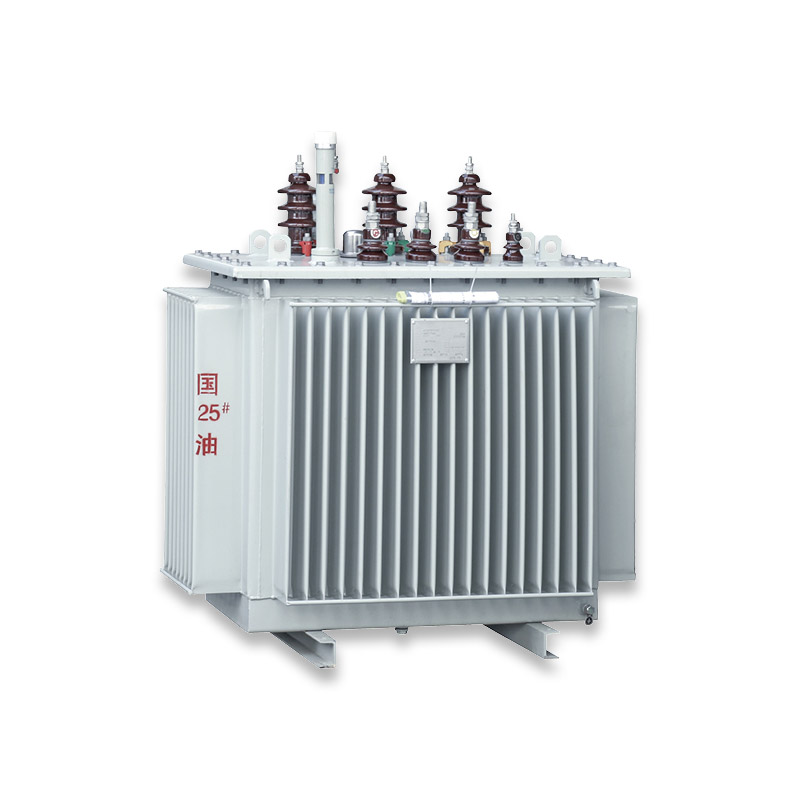

ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าระดับมืออาชีพชั้นนำในประเทศจีน หม้อแปลงไฟฟ้ากลางแจ้งรุ่น S13/S22-M ของ Jinhand Electrical ขนาด 20kV 30kVA 50kVA เป็นอุปกรณ์หลักในการกระจายพลังงานภายนอกอาคารแบบปรับแต่งเองได้ ซึ่งพัฒนาขึ้นมาเพื่อรองรับปัญหาของหม้อแปลงไฟฟ้ากลางแจ้งแบบดั้งเดิม เช่น การปรับตัวต่อสิ่งแวดล้อมได้ไม่ดี ค่าบำรุงรักษาสูง และการใช้พลังงานสูง ใช้การออกแบบแม่เหล็กไฟฟ้าขั้นสูง การเลือกใช้วัสดุคุณภาพสูง และการเพิ่มประสิทธิภาพโครงสร้างแบบปิดผนึกเต็มรูปแบบ หม้อแปลงนี้ได้รับการปรับแต่งสำหรับระบบไฟฟ้าอุตสาหกรรมกลางแจ้ง 50Hz ซึ่งรองรับอินพุตแรงดันสูง 6/6.3/6.6/10/10.5/11kV และเอาต์พุตแรงดันต่ำคงที่ 0.4kV เข้ากันได้กับกลุ่มการเชื่อมต่อคู่ Yyn0 และ Dyn11
| ความจุสูงสุด | การรวมแรงดันไฟฟ้า (kV) ช่วงการกรีดสูงของแรงดันต่ำแรงดันแรงดันสูง | ป้ายกำกับกลุ่มการเชื่อมต่อ | ไม่มีโหลดลอส(W) | ความต้านทานวงจรสั้น | น้ำหนัก | ขนาดภายนอก | แทรคเกจ | |||||
| น้ำมัน | น้ำหนักรวม | ความยาว | ความกว้าง | ความสูง | ||||||||
| 30 | 66.36.61010.511 | ±5% หรือ ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| แบบอย่าง | ความจุสูงสุด | โหลดไฟฟ้ารวมกัน | สัญลักษณ์การเชื่อมต่อ | ไม่มีการสูญเสียโหลด(W) | DY โหลดลอส(W) | ปปป การสูญเสียน้ำหนัก(W) | ไม่มีกระแสโหลด (%) | ||
| ความดันสูง | ช่วงการแตะ | ความดันต่ำ | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1. การออกแบบที่ไม่ต้องบำรุงรักษาแบบปิดผนึกอย่างสมบูรณ์: ติดตั้งส่วนประกอบที่ปิดผนึกอายุการใช้งาน 30 ปี โครงสร้างที่ปิดผนึกอย่างสมบูรณ์จะแยกน้ำมันภายในและส่วนประกอบออกจากอากาศ ทำให้ไม่จำเป็นต้องเปลี่ยนน้ำมันเป็นประจำ ต้องมีการทดสอบตัวอย่างน้ำมันทุกๆ 5-8 ปีเท่านั้น ซึ่งช่วยลดงานบำรุงรักษาได้ถึง 90% เมื่อเทียบกับหม้อแปลงแบบจุ่มน้ำมันแบบเดิม ซึ่งเหมาะสำหรับสถานีจ่ายไฟฟ้ากลางแจ้งแบบไร้คนขับ
2. ประสิทธิภาพการใช้พลังงานสูงพิเศษและการสูญเสียต่ำ: สอดคล้องกับมาตรฐานประสิทธิภาพการใช้พลังงานเกรด 1 ของประเทศและสูงกว่านั้น 30% รุ่น 30kVA/50kVA มีการสูญเสียโหลดขณะไม่มีโหลดต่ำเป็นพิเศษที่ 80W/100W และการสูญเสียโหลดที่ปรับให้เหมาะสม ที่โหลด 80% ซีรีส์นี้จะช่วยประหยัดพลังงานไฟฟ้าได้มากถึง 18,000kWh ต่อปีสำหรับรุ่นที่มีความจุขนาดใหญ่ โดยมีกระแสไฟฟ้าที่ไม่มีโหลดต่ำ ช่วยปรับปรุงตัวประกอบกำลังเป็น 0.96 และลดการสูญเสียพลังงานจากปฏิกิริยาอีกด้วย
3.การป้องกัน IP54 และการปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง:ได้รับการรับรองด้วยระดับการป้องกันฝุ่นและน้ำ IP54 จับคู่กับการเคลือบป้องกันการกัดกร่อนสองชั้นบนถังเหล็ก หม้อแปลงมีความต้านทานสเปรย์เกลือ ≥1000 ชั่วโมง ทำงานได้อย่างเสถียรในสภาพแวดล้อมกลางแจ้งที่มีฝุ่นสูง (≥80มก./ลบ.ม.) ความชื้นสูง (RH≥95%) มีการกัดกร่อนเล็กน้อย และอุณหภูมิกว้าง (-25°C~+45°C) ทำให้จ่ายไฟที่เชื่อถือได้ทุกสภาพอากาศ
1. เทคโนโลยีการเชื่อมอัตโนมัติด้วยหุ่นยนต์: ถังเหล็กใช้การเชื่อมอัตโนมัติด้วยหุ่นยนต์อุตสาหกรรมพร้อมรอยเชื่อมเต็มรูปแบบและความแม่นยำในการเชื่อม ≤0.1 มม. มีอัตราการรั่วไหลของน้ำมันอยู่ที่ 0 ทำให้มั่นใจได้ถึงความแน่นหนาของโครงสร้างที่ปิดสนิท และวางรากฐานที่มั่นคงสำหรับการทำงานที่ไม่ต้องบำรุงรักษาในระยะยาว
2. การตัดและวางแกน CNC ที่แม่นยำ: ใช้อุปกรณ์ตัดแกนเหล็กซิลิกอนที่มีความแม่นยำ CNC โดยมีข้อผิดพลาดในการตัด ≤0.05 มม. และเทคโนโลยีการซ้อนอัตโนมัติเพื่อให้แน่ใจว่าความหนาแน่นของการเคลือบแกนมีความสม่ำเสมอ ซึ่งจะช่วยลดการสูญเสียแกนกลางและเสียงรบกวนจากแรงสั่นสะเทือนของแม่เหล็ก ปรับปรุงประสิทธิภาพการใช้พลังงานและเสถียรภาพในการดำเนินงานของหม้อแปลงไฟฟ้า
3. กระบวนการเติมน้ำมันสูญญากาศและการแยกน้ำ: ใช้กระบวนการเติมน้ำมันสูญญากาศและกระบวนการคายน้ำแบบเต็มรูปแบบ (ระดับสุญญากาศ ≤50Pa) เพื่อกำจัดอากาศและความชื้นในน้ำมันหม้อแปลงและโครงสร้างฉนวนภายใน สิ่งนี้ช่วยปรับปรุงประสิทธิภาพของฉนวนและการนำความร้อนของน้ำมัน หลีกเลี่ยงการเสื่อมสภาพของฉนวนและการพังทลายที่เกิดจากความชื้นและอากาศ
โครงสร้างปิดสนิทที่ปิดผนึกเต็มที่ 1.30 ปี: ใช้ส่วนประกอบซีลยางฟลูออโรประสิทธิภาพสูงอย่างสร้างสรรค์พร้อมอายุการใช้งาน 30 ปี ซึ่งเข้ากันกับการออกแบบถังที่ปิดสนิทเพื่อแยกน้ำมันหม้อแปลงภายในออกจากอากาศภายนอกอย่างสมบูรณ์ ไม่จำเป็นต้องเปลี่ยนน้ำมันเป็นประจำ และแก้ปัญหาอุตสาหกรรมด้านการรั่วไหลของน้ำมันและการเกิดออกซิเดชันของหม้อแปลงไฟฟ้ากลางแจ้งแบบเดิมๆ
2. ตัวดึงและช่องรถยกแบบรวม: ถังได้รับการออกแบบมาพร้อมกับตัวดึงและช่องรถยกเสริมในตัว โดยไม่ต้องใช้อุปกรณ์เสริมการยกเพิ่มเติมที่จำเป็นสำหรับการขนส่งและการติดตั้ง สามารถใช้งานร่วมกับรถยกและเครนได้ ช่วยเพิ่มความสะดวกในการจัดการและติดตั้งนอกสถานที่ โดยเฉพาะอย่างยิ่งสำหรับพื้นที่ติดตั้งกลางแจ้งที่แคบ
3.Dual Connection Group & Tap Adjustment Design: รองรับทั้งกลุ่มการเชื่อมต่อ Yyn0 และ Dyn11 โดยมีตัวเปลี่ยนแทปในตัวที่ด้านแรงดันสูง (ช่วงการปรับ ± 5%/± 2 × 2.5%) ผู้ใช้สามารถปรับโหมดการเชื่อมต่อและแรงดันไฟเอาท์พุตได้อย่างยืดหยุ่นตามสถานการณ์โครงข่ายไฟฟ้าจริง โดยไม่ต้องถอดและประกอบที่ซับซ้อน พร้อมความสามารถในการปรับตัวในสถานที่ที่แข็งแกร่ง
1.บรรจุภัณฑ์ที่ปลอดรมควันตามมาตรฐาน IPPC: ใช้บรรจุภัณฑ์ไม้ปลอดรมควันมาตรฐานส่งออก (ได้รับการรับรอง IPPC) พร้อมด้วยโฟมดูดซับแรงกระแทกและป้องกันการชนกันภายในกล่องบรรจุภัณฑ์และฟิล์มพลาสติกกันความชื้นที่ห่อตัวหม้อแปลง ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะไม่ได้รับความเสียหายในระหว่างการขนส่งทางทะเลและทางบกทางไกล และตรงตามข้อกำหนดบรรจุภัณฑ์นำเข้าของประเทศต่างๆ
2.การขนส่งตู้คอนเทนเนอร์ที่สะดวก: โครงสร้างที่กะทัดรัดของรุ่น 30kVA/50kVA เหมาะสำหรับการบรรทุกในคอนเทนเนอร์มาตรฐาน 40GP/40HQ โดยสามารถโหลดได้หลายยูนิตในคอนเทนเนอร์เดียวเพื่อลดต้นทุนการขนส่ง บรรจุภัณฑ์มีเครื่องหมายการยก การขนส่ง และการจัดเก็บที่ชัดเจนเพื่อเป็นแนวทางในการจัดการตามมาตรฐาน
3. การติดตามลอจิสติกส์แบบเรียลไทม์และการจัดส่งทั่วโลก: ร่วมมือกับบริษัทลอจิสติกส์ระดับนานาชาติที่มีชื่อเสียงเพื่อให้บริการขนส่งทางเรือ ทางบก และทางอากาศหลายรูปแบบ รองรับ EXW/FOB/CIF และเงื่อนไขการค้าที่ยืดหยุ่นอื่นๆ มีการติดตามกระบวนการขนส่งทั้งหมดแบบเรียลไทม์ โดยฝ่ายบริการลูกค้ามืออาชีพจะให้ข้อมูลการขนส่งกลับแก่ลูกค้าอย่างทันท่วงทีเพื่อให้แน่ใจว่ามีการส่งมอบตรงเวลา
1. เข้ากันได้กับฐานรากอุตสาหกรรมมาตรฐาน: ไม่จำเป็นต้องก่อสร้างฐานรากพิเศษ จำเป็นต้องมีเพียงฐานคอนกรีตมาตรฐานที่มีความสามารถในการรับน้ำหนัก ≥10t / m² ซึ่งสามารถสร้างขึ้นได้ตามแบบมาตรฐานของมูลนิธิหม้อแปลงไฟฟ้ากลางแจ้งแห่งชาติ ซึ่งจะช่วยลดระยะเวลาการก่อสร้างและการลงทุนในการก่อสร้างเริ่มแรก
2. การติดตั้งนอกสถานที่อย่างรวดเร็ว (10 ชั่วโมง): ทุกยูนิตได้รับการดีบั๊กล่วงหน้าที่โรงงาน และการติดตั้งนอกสถานที่จะรวมเฉพาะการซ่อมฐานราก การเดินสายไฟ และการต่อสายดินเท่านั้น ช่างไฟฟ้า 2-3 คนสามารถติดตั้งและทดสอบการใช้งานทั้งหมดได้ภายใน 10 ชั่วโมง โดยไม่ต้องใช้อุปกรณ์ติดตั้งแบบมืออาชีพ ช่วยลดเวลาหยุดทำงานของโครงการ
3. การออกแบบการยกและการจัดการแบบรวม: ถังได้รับการออกแบบโดยใช้ตัวดึงเสริมและช่องรถยกซึ่งสามารถยกได้โดยตรงด้วยเครนหรือขนส่งด้วยรถยก เหมาะสำหรับพื้นที่ติดตั้งกลางแจ้งที่แคบ เช่น มุมสวนอุตสาหกรรมและสถานีโครงข่ายไฟฟ้าในชนบท ช่วยเพิ่มความสะดวกในการจัดการนอกสถานที่
