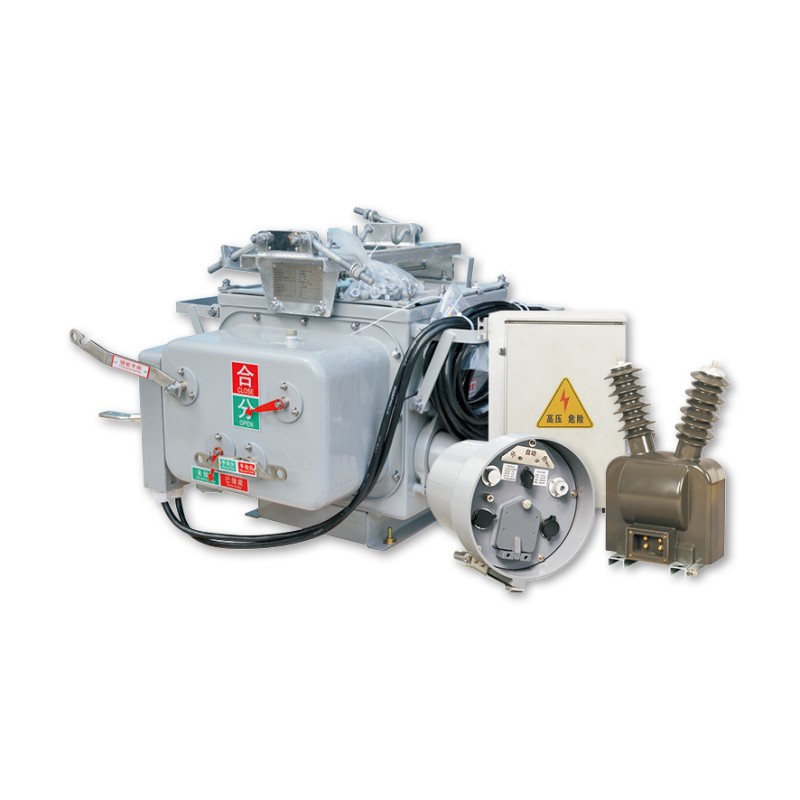

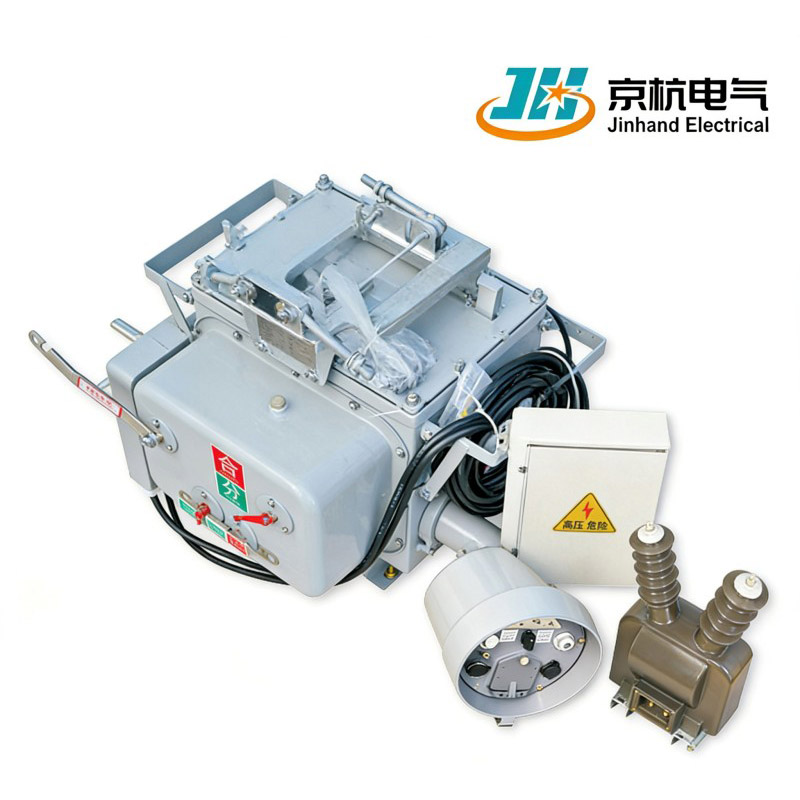

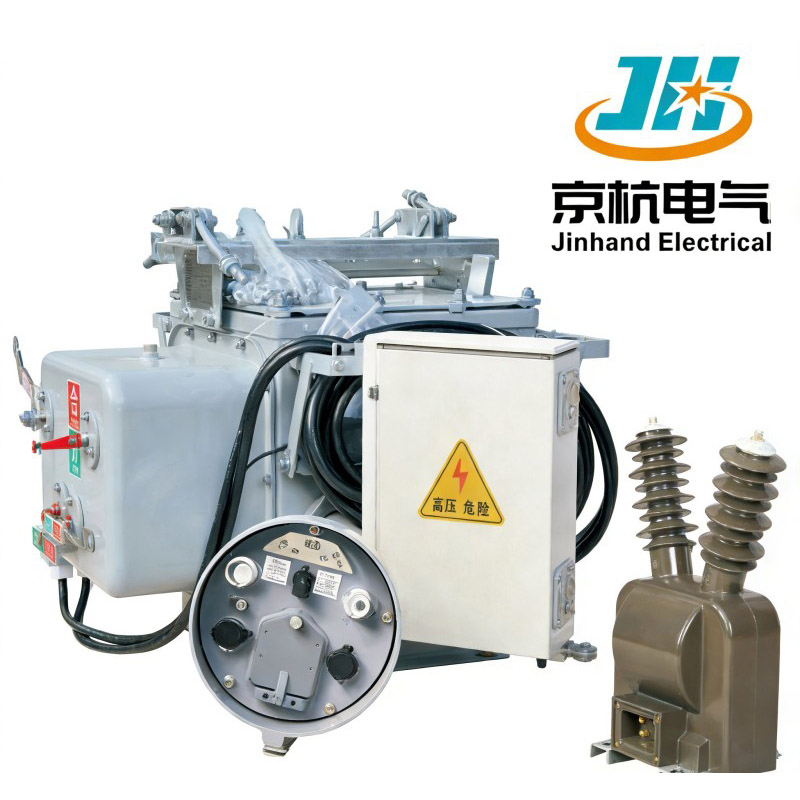

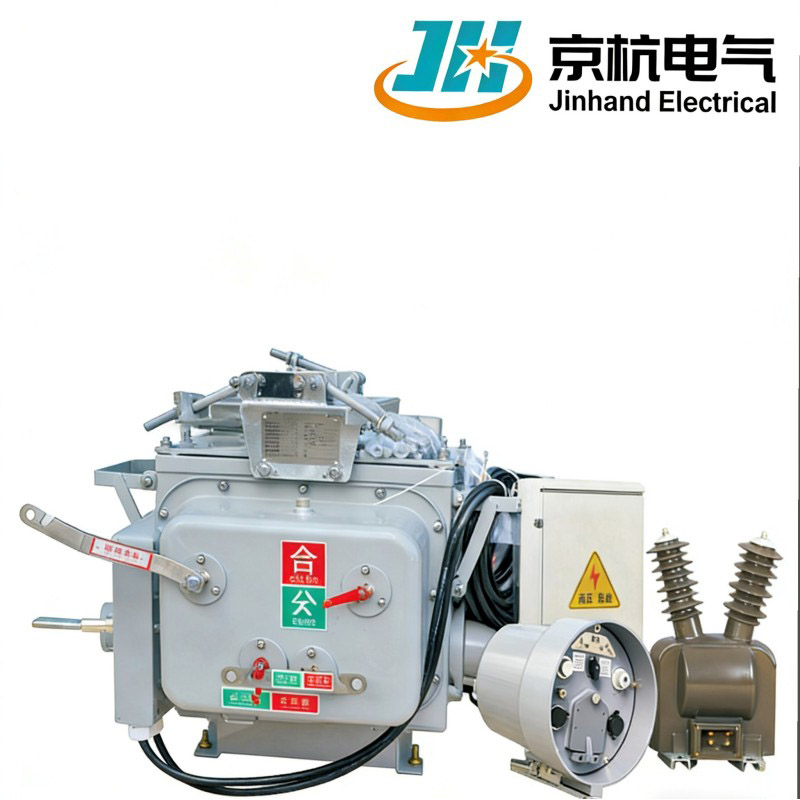

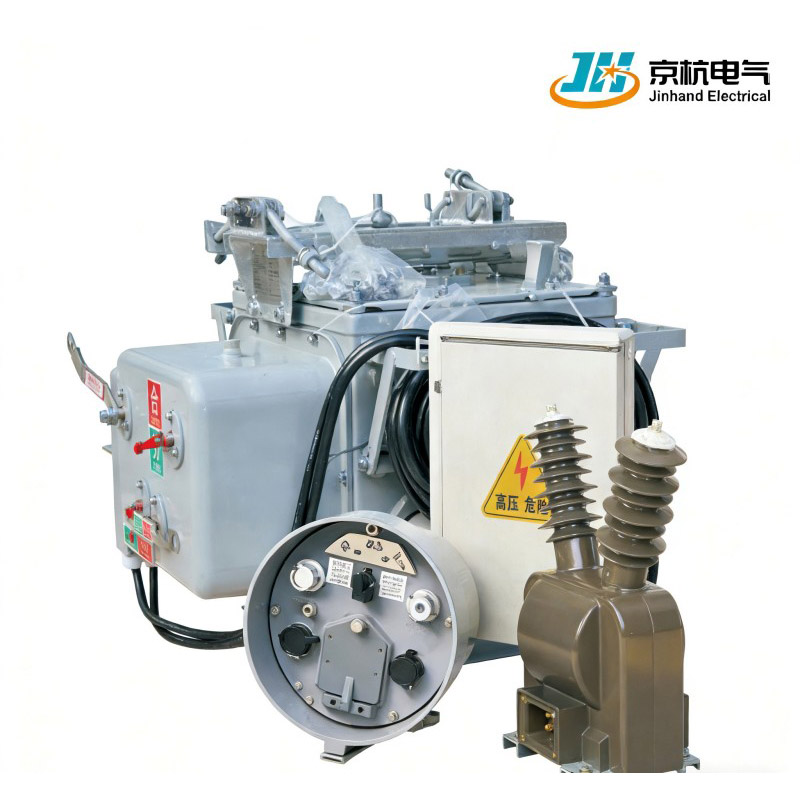

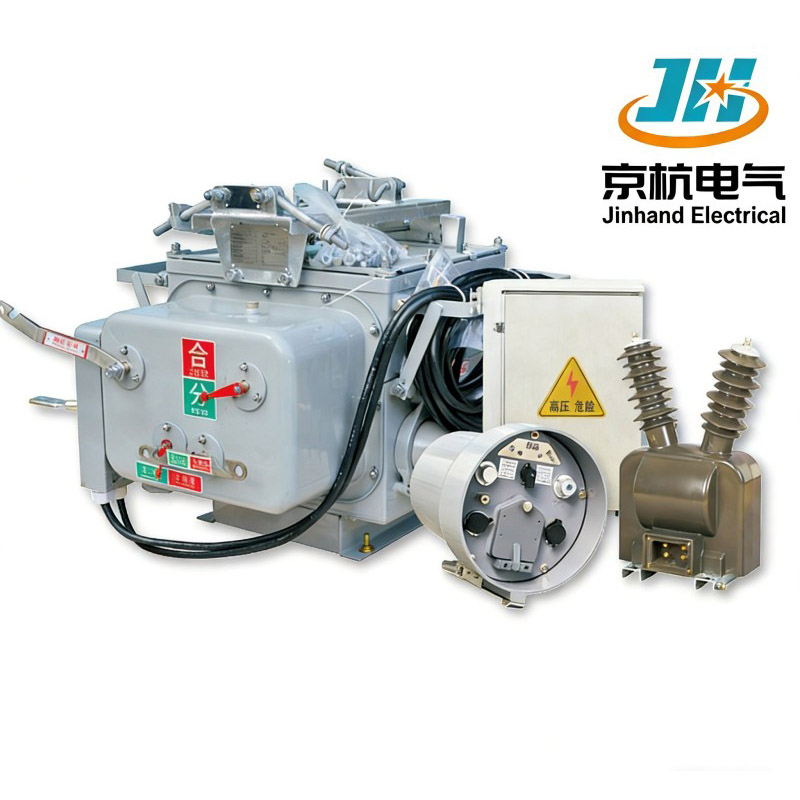

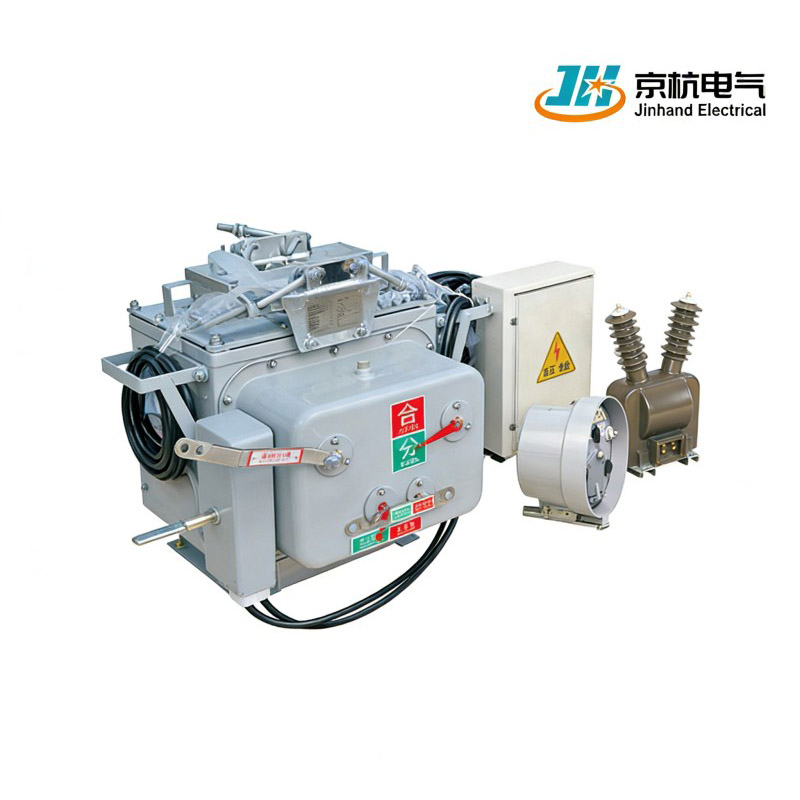

เซอร์กิตเบรกเกอร์แบบติดตั้งที่เสากระจายอัจฉริยะ ZW20A-12 ผลิตโดย Jinhand Electrical ของจีน ได้รับการออกแบบมาสำหรับระบบ 12kV/50Hz ในฐานะโรงงานและซัพพลายเออร์ชั้นนำ เรานำเสนอโซลูชันแบบครบวงจรที่มีเซ็นเซอร์ความแม่นยำสูงสำหรับระบบการจ่ายอัตโนมัติ การจัดการการสูญเสียในสายการผลิต และการจัดการข้อผิดพลาด
1.การออกแบบแบบบูรณาการ: เบรกเกอร์มีการออกแบบที่ครบวงจรพร้อมกับเซ็นเซอร์แรงดันไฟฟ้าและกระแสที่มีความแม่นยำสูง ช่วยเพิ่มฟังก์ชันการทำงานโดยรวมและลดความซับซ้อนในการติดตั้ง
2. การสนับสนุนสำหรับการกระจายอัจฉริยะ: ตรงตามข้อกำหนดสำหรับระบบการกระจายอัจฉริยะ ช่วยให้สามารถจัดการการสูญเสียในสาย ระบบอัตโนมัติของตัวป้อน และการจัดการข้อผิดพลาดในการลงกราวด์เฟสเดียวกระแสไฟขนาดเล็กได้อย่างมีประสิทธิภาพ
3.การติดตั้งแบบยืดหยุ่น: เหมาะสำหรับการติดตั้งที่จุดต่างๆ เช่น จุดตัด จุดผูก เส้นแยก และหัวจ่ายไฟของผู้ใช้บนเส้นเหนือศีรษะ 10kV ช่วยให้ใช้งานได้หลากหลาย
| โครงการ | หน่วย | พารามิเตอร์ | ||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12 | ||
| จัดอันดับปัจจุบัน | A | 630 | ||
| จัดอันดับความถี่ | เฮิรตซ์ | 50 | ||
| จัดอันดับระดับฉนวน | วงจรหลัก 1 นาที ความถี่ไฟฟ้า ทนต่อแรงดันไฟฟ้า | เฟสต่อเฟส เฟสต่อกราวด์ | กิโลโวลต์ | 42 |
| ติดต่อช่องว่าง | 48 | |||
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | เฟสต่อเฟส เฟสต่อกราวด์ | 75 | ||
| ติดต่อช่องว่าง | 85 | |||
| วงจรทุติยภูมิ 1 นาทีความถี่กำลังไฟฟ้าทนต่อแรงดันไฟฟ้า | 2 | |||
| พิกัดกระแสไฟลัดวงจร (RMS) | กิโลโวลต์ | 20、25 | ||
| ส่วนประกอบ DC ของกระแสไฟฟ้าลัดวงจรที่กำหนด | % | 51 | ||
| ค่าคงที่เวลา DC ของกระแสไฟฟ้าลัดวงจรที่กำหนด | นางสาว | 45 | ||
| พิกัดกระแสไฟฟ้าลัดวงจร (สูงสุด) | เคเอ | 50、63 | ||
| ทนกระแสไฟระยะสั้น (RMS) | เคเอ | 20、25 | ||
| จัดอันดับสูงสุดทนต่อปัจจุบัน | เคเอ | 50、63 | ||
| จำนวนการดำเนินการทำลายลัดวงจรที่กำหนด | ครั้ง | 30 | ||
| จัดอันดับระยะเวลาลัดวงจร | S | 4 | ||
| ชีวิตเครื่องกล | ครั้ง | ≥10,000 | ||
| SF6 เกจวัดแรงดันแก๊ส | MPa | 0 | ||
1. การวัดและการควบคุมขั้นสูง: นำเสนอความสามารถในการบันทึกข้อผิดพลาดของสาย (SOE) ซึ่งบันทึกเวลาและลักษณะของข้อผิดพลาด (การต่อสายดินหรือการลัดวงจร) ช่วยในการแก้ไขปัญหาและการบำรุงรักษาที่มีประสิทธิภาพ
2. ประสิทธิภาพการปิดผนึกที่เชื่อถือได้: มาพร้อมกับเทคโนโลยีเปลือกปิดผนึกที่สมบูรณ์ซึ่งมีระดับการป้องกัน IP67 ทำให้มั่นใจในการปิดผนึกที่แข็งแกร่ง สุญญากาศสูง และความแข็งแรงทางกลผ่านเทคโนโลยีการขึ้นรูปแม่พิมพ์แบบยืดขั้นตอนเดียว
3. การทำงานที่ไม่ต้องบำรุงรักษา: ส่วนประกอบต่างๆ ถูกปิดผนึกไว้ในก๊าซ SF6 ที่ความดันเป็นศูนย์ ปกป้องส่วนประกอบจากอิทธิพลของสิ่งแวดล้อม และรับประกันการทำงานที่มั่นคง เชื่อถือได้ และไม่ต้องบำรุงรักษา
4.ประสิทธิภาพของฉนวนที่ดีเยี่ยม: รองรับการเชื่อมต่อสายเคเบิลสำหรับสายเข้าและออก โดยใช้บูชมุมยางซิลิโคนเหลวที่ได้รับการจดสิทธิบัตรเพื่อให้ได้ระยะห่างเฟส 280 มม. ทำให้มั่นใจได้ถึงความสามารถในการเป็นฉนวนภายนอกที่เหนือกว่า
1. การออกแบบบูรณาการอัจฉริยะ: เซ็นเซอร์แรงดันและกระแสความแม่นยำสูงในตัวรองรับระบบการกระจายอัตโนมัติ การจัดการการสูญเสียสาย และการจัดการข้อผิดพลาด
2.ความน่าเชื่อถือสูงและประสิทธิภาพในการทำลาย: กระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับสูงถึง 20/25 kA อายุการใช้งานทางกลเกิน 10,000 การดำเนินงาน เหมาะสำหรับสถานการณ์การสลับบ่อยครั้ง
3.การกำหนดค่าการติดตั้งที่ยืดหยุ่น: เหมาะสำหรับสถานที่ต่างๆ บนเส้นเหนือศีรษะ 10kV เช่น จุดตัด จุดผูก เส้นแยก และช่องจ่ายไฟของผู้ใช้ ซึ่งรองรับโหมดเครือข่ายหลายโหมด
4.ฉนวน SF₆ ที่ไม่ต้องบำรุงรักษา: ฉนวนก๊าซ SF₆ แบบ Zero-gauge โครงสร้างที่ปิดสนิทพร้อมระดับการป้องกันสูง ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรงได้
5.ความสามารถในการจัดการข้อผิดพลาดกราวด์ปัจจุบันขนาดเล็ก: สามารถตรวจจับและแยกข้อผิดพลาดกราวด์เฟสเดียว ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟในเครือข่ายการกระจาย
1. ไม่ต้องบำรุงรักษาตลอดอายุการใช้งาน: การออกแบบฉนวน SF₆ แบบปิดผนึกทำให้ไม่จำเป็นต้องเติมแก๊สหรือเปลี่ยนฉนวนเป็นประจำ ซึ่งลดความพยายามในการบำรุงรักษาลงอย่างมาก
2.การตรวจสอบและวินิจฉัยระยะไกล: อินเทอร์เฟซการสื่อสารแบบรวมรองรับการอัปโหลดข้อมูลระยะไกลและการแจ้งเตือนข้อผิดพลาด ช่วยให้สามารถบำรุงรักษาตามเงื่อนไขและลดความถี่ในการตรวจสอบในสถานที่
3. การออกแบบแบบแยกส่วนและแบบเปลี่ยนได้: โมดูลการทำงานรองรับการเปลี่ยนที่ไซต์งานอย่างรวดเร็ว ลดการหยุดทำงานและปรับปรุงประสิทธิภาพการบำรุงรักษา
1. การติดตั้งแบบยึดกับเสามาตรฐาน: ชุดขายึด อุปกรณ์ และอุปกรณ์เสริมครบชุดเพื่อให้ติดตั้งง่ายบนโครงสร้างเสาต่างๆ
2. การออกแบบที่มีน้ำหนักเบาและกะทัดรัด: โครงสร้างโดยรวมที่กะทัดรัดพร้อมน้ำหนักที่เหมาะสมเพื่อความสะดวกในการขนย้ายและติดตั้งระหว่างการทำงานทางอากาศ
3. ประสบการณ์โลจิสติกส์ระดับโลก: ส่งออกไปยังกว่า 30 ประเทศ คุ้นเคยกับมาตรฐานการขนส่งระหว่างประเทศ ให้การสนับสนุนด้านบรรจุภัณฑ์และพิธีการทางศุลกากรอย่างมืออาชีพ
1. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมสูง: การทำงานที่มั่นคงในอุณหภูมิตั้งแต่ -40°C ถึง +70°C และระดับความสูงสูงสุด 4000 ม. พร้อมระดับการป้องกันสูงถึง IP67
2. ประสิทธิภาพของฉนวนไฟฟ้าที่แข็งแกร่ง: แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า 85kV, ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า 48kV เหมาะสำหรับสภาพแวดล้อมที่รุนแรงเช่นพื้นที่เสี่ยงต่อพายุฝนฟ้าคะนองและชื้น
3.โครงสร้างทางกลที่แข็งแกร่ง: ตัวเรือนทำจากอลูมิเนียมความแข็งแรงสูงพร้อมการป้องกันการกัดกร่อน ทนต่อการสั่นสะเทือนและลม เหมาะสำหรับการใช้งานกลางแจ้งในระยะยาว
1.สายการประกอบอัตโนมัติเต็มรูปแบบ: ส่วนประกอบสำคัญที่ประกอบโดยใช้การเชื่อมด้วยหุ่นยนต์ การเติมแก๊สอัตโนมัติ และกระบวนการทดสอบเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความสม่ำเสมอ
2. กระบวนการปิดผนึกที่เข้มงวด: การบรรจุและการปิดผนึก SF₆ ดำเนินการในสภาพแวดล้อมห้องปลอดเชื้อ โดยมีการตรวจจับการรั่วไหลของมวลฮีเลียมสเปกโตรเมทรีเพื่อให้แน่ใจว่ามีการปิดผนึกตลอดชีวิต
3.เทคโนโลยีเซ็นเซอร์แบบรวม: เซ็นเซอร์แรงดันและกระแสถูกห่อหุ้มด้วยตัวเบรกเกอร์ หลีกเลี่ยงข้อผิดพลาดในการติดตั้งที่เกี่ยวข้องกับหม้อแปลงภายนอก
1. การบูรณาการระดับประถมศึกษา-มัธยมศึกษาแบบลึก: เซ็นเซอร์ความแม่นยำสูงในตัวจะส่งสัญญาณดิจิตอลโดยตรง ปรับปรุงความแม่นยำในการวัดและการรวมระบบ 2.ตรรกะการจัดการข้อผิดพลาดอัจฉริยะ: ประกอบด้วยการตรวจจับข้อผิดพลาดของกราวด์ การปิดอัตโนมัติ และฟังก์ชันการแยกข้อผิดพลาด ซึ่งสนับสนุนระบบอัตโนมัติภายในเครื่องที่ปราศจากการสื่อสาร 3. การสลับแหล่งสัญญาณคู่แบบไม่มีรอยต่อ: เหมาะสำหรับการใช้งานแบบจุดเชื่อมต่อ ช่วยให้สามารถถ่ายโอนแหล่งจ่ายอัตโนมัติเมื่อสูญเสียแรงดันไฟฟ้าเพื่อปรับปรุงความต่อเนื่องของพลังงาน
1.SF₆ การออกแบบที่ปราศจากการรั่วซึม: เทคโนโลยีการปิดผนึกแบบ Zero-gauge ช่วยป้องกันการปล่อยก๊าซเรือนกระจก และรับประกันการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม
2.กลไกการทำงานที่ใช้พลังงานต่ำ: ใช้กลไกการทำงานของแม่เหล็กถาวรหรือสปริงที่ใช้พลังงานต่ำและมีอายุการใช้งานยาวนาน
3.วัสดุรีไซเคิล: ส่วนประกอบโครงสร้างหลักที่ทำจากโลหะผสมอลูมิเนียมรีไซเคิล สอดคล้องกับหลักการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม
1. เชี่ยวชาญเฉพาะด้านอุปกรณ์ติดตั้งกับเสา: ประสบการณ์กว่าทศวรรษในด้านสวิตช์ติดเสาจำหน่าย พร้อมผลิตภัณฑ์ที่ได้รับการตรวจสอบและปรับให้เหมาะสมภาคสนามอย่างกว้างขวาง
2. โซลูชันระบบอัตโนมัติที่สมบูรณ์: ไม่เพียงแต่ให้บริการเบรกเกอร์เท่านั้น แต่ยังจับคู่ FTU เทอร์มินัลการสื่อสาร และระบบสถานีหลักสำหรับโซลูชันแบบรวม
3. ระบบควบคุมคุณภาพที่เข้มงวด: การควบคุมกระบวนการทั้งหมดตั้งแต่การเลือกส่วนประกอบไปจนถึงการทดสอบขั้นสุดท้ายทำให้มั่นใจได้ถึงความน่าเชื่อถือของผลิตภัณฑ์ในระดับสูง
4.เครือข่ายบริการทั่วโลก: จุดสนับสนุนด้านเทคนิคในหลายประเทศให้บริการการว่าจ้าง การฝึกอบรม และการสนับสนุนหลังการขายในท้องถิ่น
ตลอดระยะเวลากว่าสิบปีของการพัฒนาอย่างต่อเนื่อง Jinhand เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าชั้นนำของจีน โรงงานของเราได้นำเทคโนโลยีและสิ่งอำนวยความสะดวกที่ทันสมัยมาใช้ และเราขอเชิญคุณให้จัดซื้อผลิตภัณฑ์คุณภาพสูงและคุ้มต้นทุนที่ผลิตในประเทศจีน
