สวิตช์ถ่ายโอนอัตโนมัติสำหรับไฟคู่

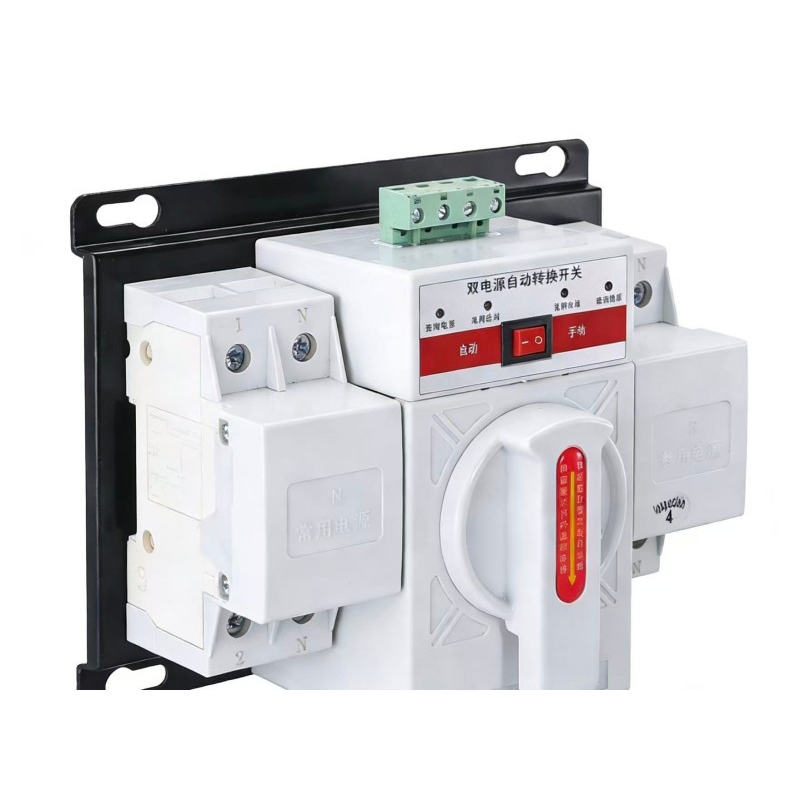

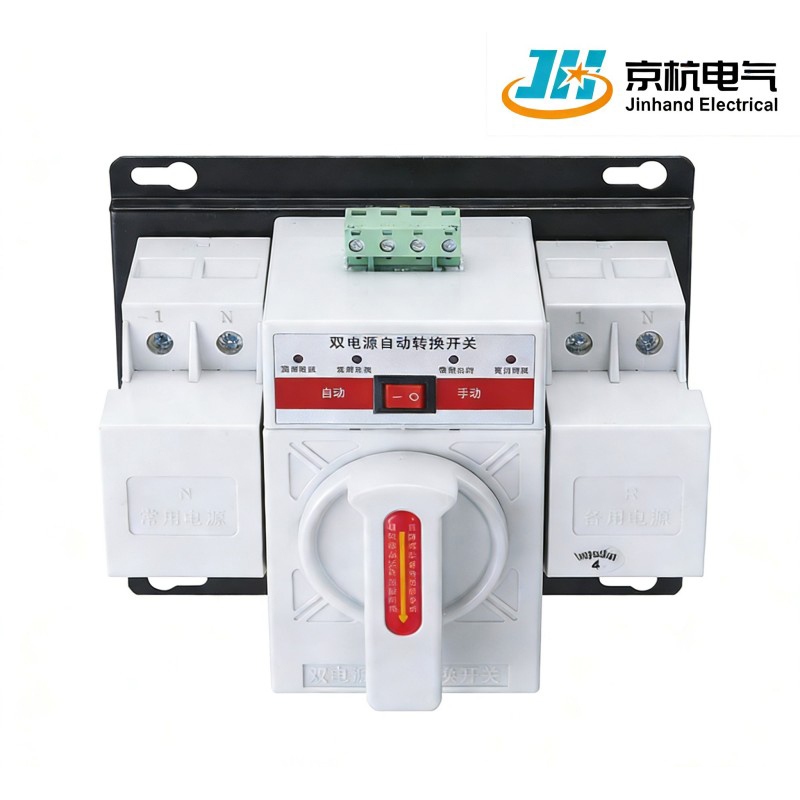

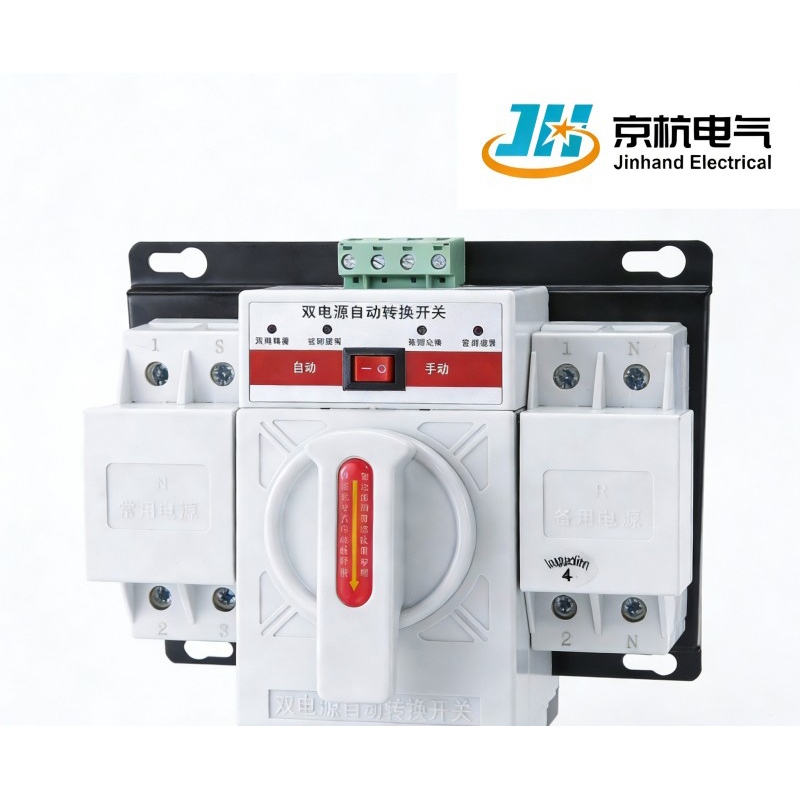

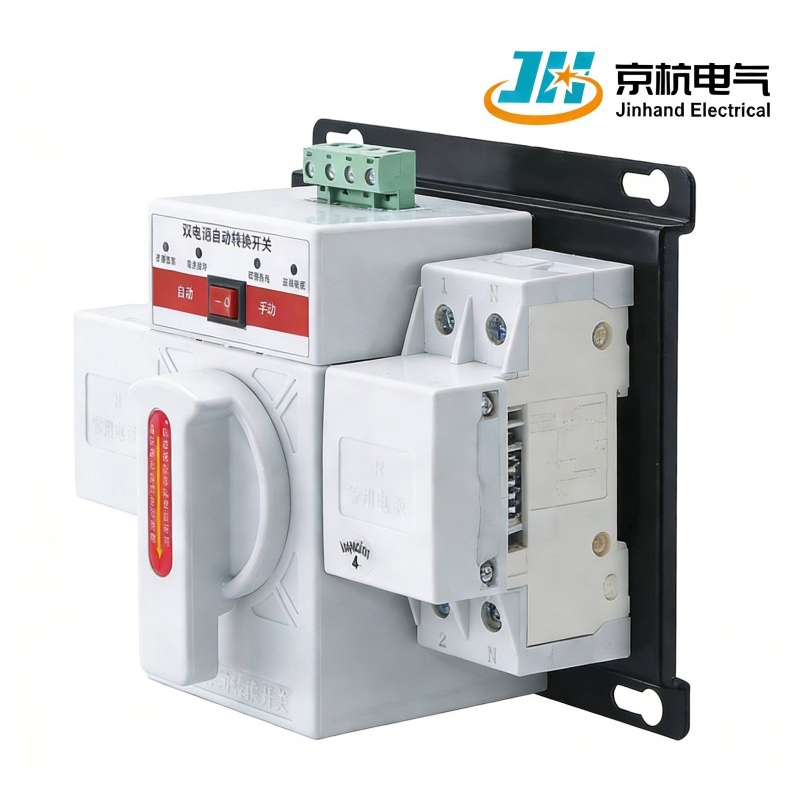

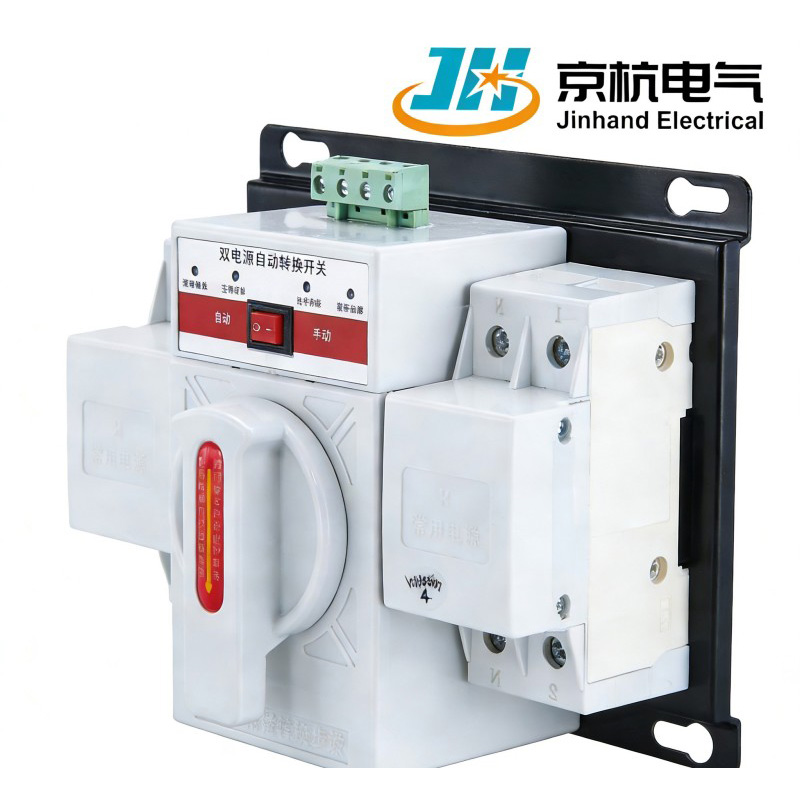

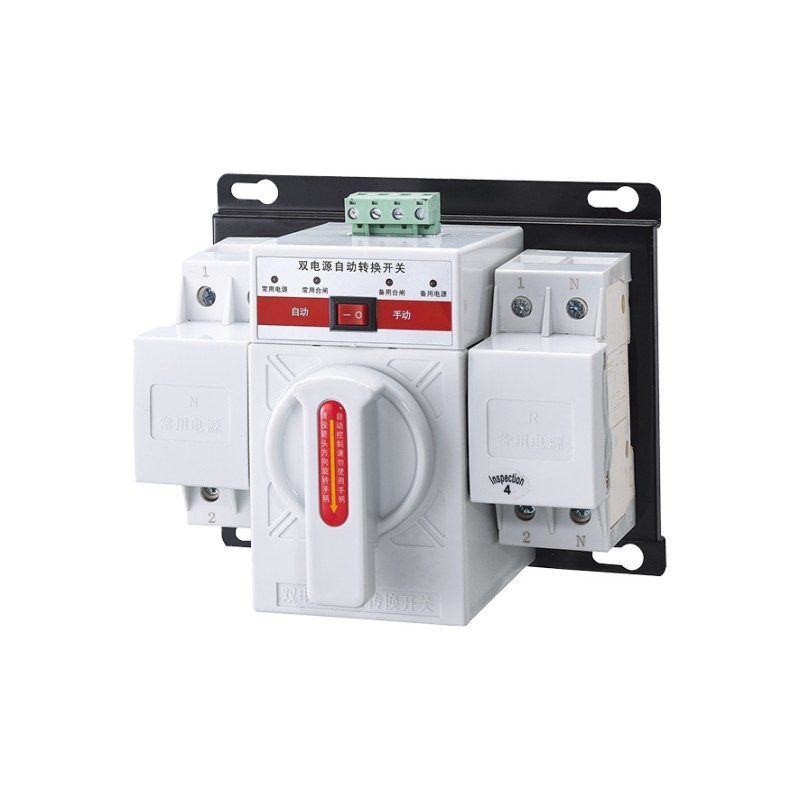

สวิตช์ถ่ายโอนอัตโนมัติ JHQ1 สำหรับพลังงานคู่โดย Jinhand Electrical ได้รับการออกแบบมาสำหรับระบบวงจรคู่ที่ทำงานที่ AC 50Hz หรือ 60Hz โดยมีแรงดันไฟฟ้า 220V หรือ 380V และกระแสสูงถึง 63A สวิตช์ขนาดกะทัดรัดนี้ช่วยให้สามารถสลับแหล่งพลังงานแบบเลือกได้ และให้การป้องกันไฟฟ้าลัดวงจร โอเวอร์โหลด และแรงดันไฟฟ้าต่ำเกินไป โดดเด่นด้วยระบบขับเคลื่อนมอเตอร์เดี่ยวเพื่อการทำงานที่ราบรื่นและอินเตอร์ล็อคเชิงกลเพื่อความปลอดภัย ผลิตภัณฑ์ที่เชื่อถือได้นี้มีจำหน่ายจากผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้ในประเทศจีน

ข้อดี

1.การสลับแบบเลือก: ช่วยให้ผู้ใช้สามารถสลับระหว่างแหล่งพลังงานสองแหล่งได้ตามต้องการ เพิ่มความยืดหยุ่นในการปฏิบัติงาน
2.ความปลอดภัยและการป้องกัน: ให้การป้องกันที่ครอบคลุมต่อการลัดวงจร การโอเวอร์โหลด แรงดันไฟฟ้าต่ำ และการสูญเสียแรงดันไฟฟ้า ทำให้มั่นใจในความปลอดภัยในระบบจ่ายไฟ
3.การปฏิบัติตามข้อกำหนดการป้องกันอัคคีภัย: เหมาะสำหรับสภาพแวดล้อมที่ต้องปฏิบัติตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย เช่น อาคารสำนักงาน โรงพยาบาล และห้างสรรพสินค้า
4.อายุการใช้งานยาวนาน: ออกแบบมาเพื่อความทนทานและความน่าเชื่อถือ ส่งผลให้อายุการใช้งานยาวนานขึ้น
5.การทำงานที่เงียบ: กลไกขับเคลื่อนด้วยมอเตอร์เดี่ยวช่วยให้การทำงานราบรื่นและปราศจากเสียงรบกวนโดยมีแรงกระแทกน้อยที่สุด

หลักการทำงาน

1. สถานะกำลังไฟหลักปกติ: เมื่อแหล่งจ่ายไฟหลักทำงานตามปกติและสวิตช์ฟังก์ชันถูกตั้งค่าไปที่ตำแหน่งอัตโนมัติ เบรกเกอร์สแตนด์บายจะเปิดขึ้นในขณะที่เบรกเกอร์วงจรหลักปิด เพื่อให้แน่ใจว่าแหล่งจ่ายไฟหลักเชื่อมต่อกับโหลด
2. การตรวจจับการหยุดชะงักของแรงดันไฟฟ้า: หากมีการหยุดชะงักของแรงดันไฟฟ้าในหนึ่งหรือทั้งสามเฟสของแหล่งจ่ายไฟหลัก สวิตช์ถ่ายโอนอัตโนมัติ (ATS) จะตรวจจับสภาวะที่ผิดปกตินี้
3. การถ่ายโอนโหลด: ATS ถ่ายโอนโหลดจากแหล่งจ่ายไฟหลักไปยังแหล่งจ่ายไฟสำรอง โดยมีเงื่อนไขว่าแหล่งจ่ายไฟสำรองนั้นมีแรงดันไฟฟ้าปกติ
4. การฟื้นฟูพลังงาน: เมื่อแหล่งจ่ายไฟหลักกลับสู่ระดับแรงดันไฟฟ้าปกติ ATS จะเปลี่ยนโหลดกลับจากแหล่งจ่ายไฟสำรองไปยังแหล่งจ่ายไฟหลักโดยอัตโนมัติ
5.ฟังก์ชั่นที่สำคัญ
การสลับอัตโนมัติ: รับประกันการถ่ายโอนโหลดที่ราบรื่นตามสถานะของแหล่งจ่ายไฟเพื่อรักษาการทำงานที่ต่อเนื่อง
การตรวจสอบแบบเรียลไทม์: ตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟอย่างต่อเนื่องเพื่อให้มั่นใจถึงความเสถียรและความปลอดภัยของระบบ
ความน่าเชื่อถือ: ให้การรับประกันพลังงานสำรองเพื่อป้องกันการหยุดชะงักเนื่องจากไฟฟ้าขัดข้องหลัก

คุณสมบัติหลัก

1.ข้อมูลจำเพาะที่ได้รับการจัดอันดับ: ทำงานที่ AC 50Hz หรือ 60Hz ด้วยแรงดันไฟฟ้า 220V หรือ 380V และรองรับกระแสสูงสุด 63A
2.การออกแบบที่กะทัดรัด: มีขนาดกะทัดรัดและโครงสร้างที่เรียบง่าย ทำให้การติดตั้งและการใช้งานตรงไปตรงมา
3. ตัวเลือกการกำหนดค่า: มีให้เลือกทั้งแบบ 3P (สามเฟส) และ 4P (สี่เฟส) เพื่อตอบสนองความต้องการใช้งานที่หลากหลาย
4.กลไกที่เชื่อมต่อกัน: ติดตั้งลูกโซ่ทางกลและไฟฟ้าเพื่อการสลับที่เชื่อถือได้ระหว่างแหล่งพลังงานหลักและแหล่งพลังงานสำรอง
5.โหมดแมนนวลและอัตโนมัติ: รองรับโหมดการสลับทั้งแบบแมนนวลและอัตโนมัติให้ความคล่องตัวในการทำงาน
6.ตัวบ่งชี้สถานะ: รวมถึงขั้วต่อสายไฟสำหรับการเชื่อมต่อของผู้ใช้และไฟแสดงสถานะบน A.T.S. แผงแสดงสถานะเปิดหรือปิดของเซอร์กิตเบรกเกอร์
7. การปฏิบัติตามมาตรฐาน: ตรงตามมาตรฐาน GB/T 14048.11 ทำให้มั่นใจได้ถึงการปฏิบัติตามกฎระเบียบด้านความปลอดภัยและประสิทธิภาพ

จุดเด่นของผลิตภัณฑ์

1. การสลับอัตโนมัติอัจฉริยะ: สลับไปยังแหล่งจ่ายไฟสำรองโดยอัตโนมัติในกรณีที่ไฟฟ้าขัดข้องและส่งคืนเมื่อปกติเพื่อให้มั่นใจว่ามีแหล่งจ่ายไฟอย่างต่อเนื่อง
2.Selective Dual Power Protection: รองรับการโอเวอร์โหลด การลัดวงจร และการป้องกันแรงดันไฟตกสำหรับทั้งแหล่งหลักและแหล่งสำรองพร้อมฟังก์ชันสะดุดอิสระ
3.โหมดการทำงานหลายโหมด: รองรับโหมดอัตโนมัติ คู่มือ และรีโมทคอนโทรลเพื่อตอบสนองความต้องการของแอปพลิเคชันต่างๆ
4. การออกแบบโมดูลาร์ขนาดกะทัดรัด: โครงสร้างประหยัดพื้นที่ช่วยให้สามารถติดตั้งในกล่องกระจายมาตรฐานได้อย่างยืดหยุ่น

การเพิ่มประสิทธิภาพต้นทุนการดำเนินงาน

1.การวินิจฉัยตนเองและการตรวจสอบสถานะ: การตรวจจับแรงดันไฟฟ้าในตัวและการวินิจฉัยข้อผิดพลาดด้วยตนเองช่วยลดความจำเป็นในการตรวจสอบด้วยตนเอง
2. การออกแบบการบำรุงรักษาแบบแยกส่วน: ตัวควบคุม มอเตอร์ขับเคลื่อน และกลไกการทำงานเป็นแบบแยกส่วนเพื่อการเปลี่ยนส่วนประกอบที่ผิดพลาดอย่างรวดเร็ว
3. การออกแบบอายุการใช้งานยาวนาน: อายุการใช้งานเครื่องกลสูงถึง 10,000 รอบ, อายุการใช้งานไฟฟ้า 5,000 รอบ, ลดค่าใช้จ่ายในการเปลี่ยนและบำรุงรักษา
4. การใช้พลังงานสแตนด์บายต่ำ: การใช้พลังงานที่ไม่ได้ใช้งานต่ำและการทำงานที่ประหยัดพลังงาน

ความทนทานและความเสถียร

1. การออกแบบโครงสร้างที่มีความแข็งแรงสูง: สิ่งที่แนบมาทำจากพลาสติกวิศวกรรมเสริมทนไฟ ชิ้นส่วนโลหะภายในชุบนิกเกิลเพื่อความทนทานต่อการกัดกร่อนและการสึกหรอ
2.ช่วงการปรับแรงดันไฟฟ้ากว้าง: ช่วงการตรวจสอบแรงดันไฟฟ้ากว้างสำหรับแหล่งหลักและแหล่งสำรอง ทนต่อความผันผวนของตารางและการรบกวน
3.ความสามารถในการใช้งานที่อุณหภูมิกว้าง: อุณหภูมิในการทำงานตั้งแต่ -25 ℃ ถึง +55 ℃ เหมาะสำหรับสภาพอากาศต่างๆ
4. ความต้านทานการสั่นสะเทือนและแรงกระแทก: ผ่านการทดสอบการสั่นสะเทือนทางกลและการกระแทก เหมาะสำหรับสภาพแวดล้อม เช่น ห้องเซิร์ฟเวอร์และเวิร์กช็อป

ข้อดีของกระบวนการผลิต

1.สายการประกอบอัตโนมัติเต็มรูปแบบ: กระบวนการสำคัญ เช่น การประกอบมอเตอร์ การเชื่อมแบบสัมผัส และการทดสอบตัวควบคุมเป็นไปโดยอัตโนมัติ
2. การทดสอบการทำงานแบบคู่: แต่ละหน่วยผ่านการทดสอบประสิทธิภาพทางไฟฟ้าและการทดสอบการเชื่อมโยงทางกล
3. การควบคุมคุณภาพอย่างเข้มงวด: ใช้ระบบการจัดการคุณภาพ ISO 9001 พร้อมการตรวจสอบส่วนประกอบที่สำคัญ 100%
4.ระบบการจัดการการตรวจสอบย้อนกลับ: ผลิตภัณฑ์แต่ละชิ้นมีหมายเลขซีเรียลที่ไม่ซ้ำกันสำหรับการตรวจสอบย้อนกลับแบบเต็มกระบวนการ

คำถามที่พบบ่อย

1. รองรับการสลับระหว่างเครื่องกำเนิดไฟฟ้าและพลังงานกริดหรือไม่?
ใช่ สามารถตั้งค่าเป็นโหมดลำดับความสำคัญของกริดหรือโหมดลำดับความสำคัญของเครื่องกำเนิดไฟฟ้าพร้อมเวลาในการสลับที่ปรับได้
2. มีไฟฟ้าดับระหว่างการเปลี่ยนหรือไม่?
การออกแบบแบบแยกก่อนสร้างส่งผลให้เกิดการหยุดชะงักช่วงสั้น ๆ โดยทั่วไป ≤100ms
3. รองรับการตรวจสอบระยะไกลหรือไม่?
โมดูลการสื่อสารเสริมรองรับการตรวจสอบและควบคุมสถานะระยะไกล
4. ข้อกำหนดลำดับเฟสระหว่างการติดตั้งมีอะไรบ้าง?
ลำดับเฟสของกำลังหลักและสำรองจะต้องเหมือนกัน มิฉะนั้นการสลับอาจล้มเหลวหรือทำให้อุปกรณ์เสียหาย

ความคิดเห็นของลูกค้า

1. "เลือกซีรีส์ JHQ1 สำหรับโครงการ UPS สำหรับศูนย์ข้อมูลหลายโครงการ การสลับที่เชื่อถือได้ การทำงานที่เสถียร ช่วยให้มั่นใจได้ถึงพลังงานที่ต่อเนื่องสำหรับโหลดที่สำคัญ"
2"โครงสร้างผลิตภัณฑ์ขนาดกะทัดรัด ฟังก์ชันที่ครอบคลุม เหมาะอย่างยิ่งสำหรับโรงพยาบาล สถาบันการเงิน และสถานที่อื่นๆ ที่มีข้อกำหนดด้านความน่าเชื่อถือของแหล่งจ่ายไฟสูง"
