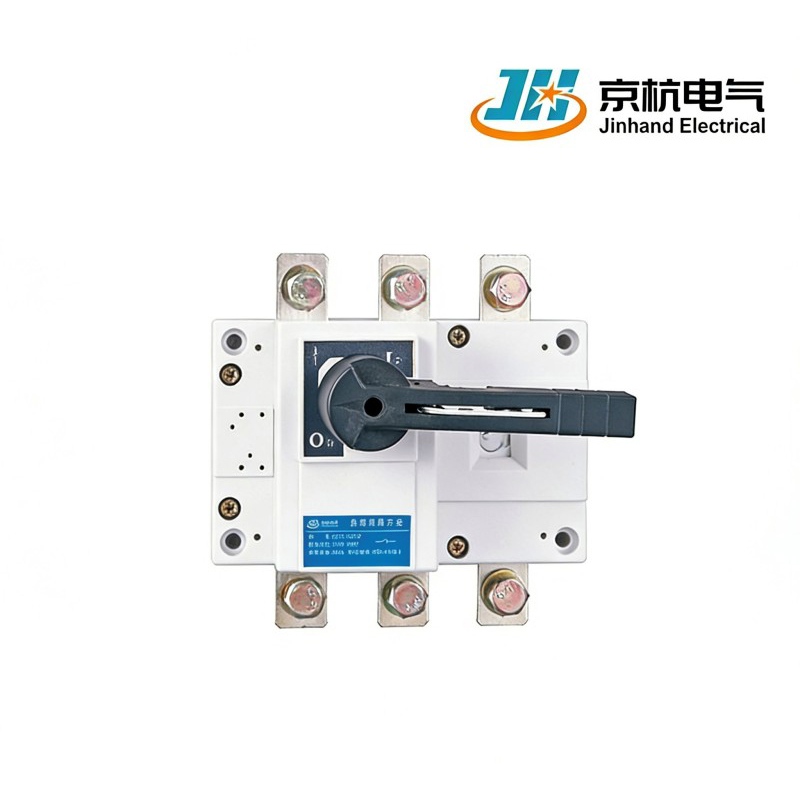

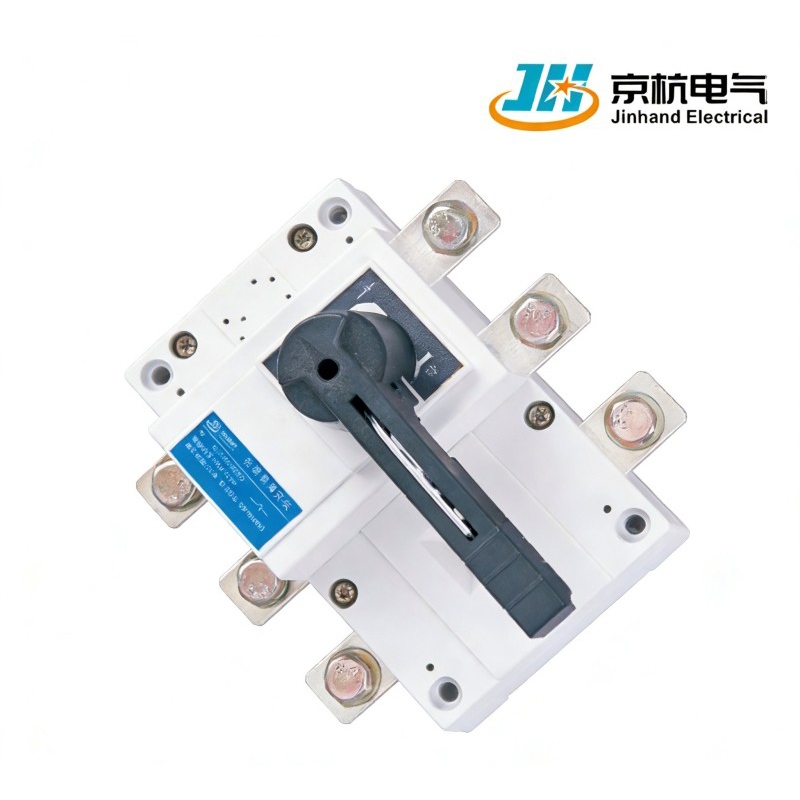

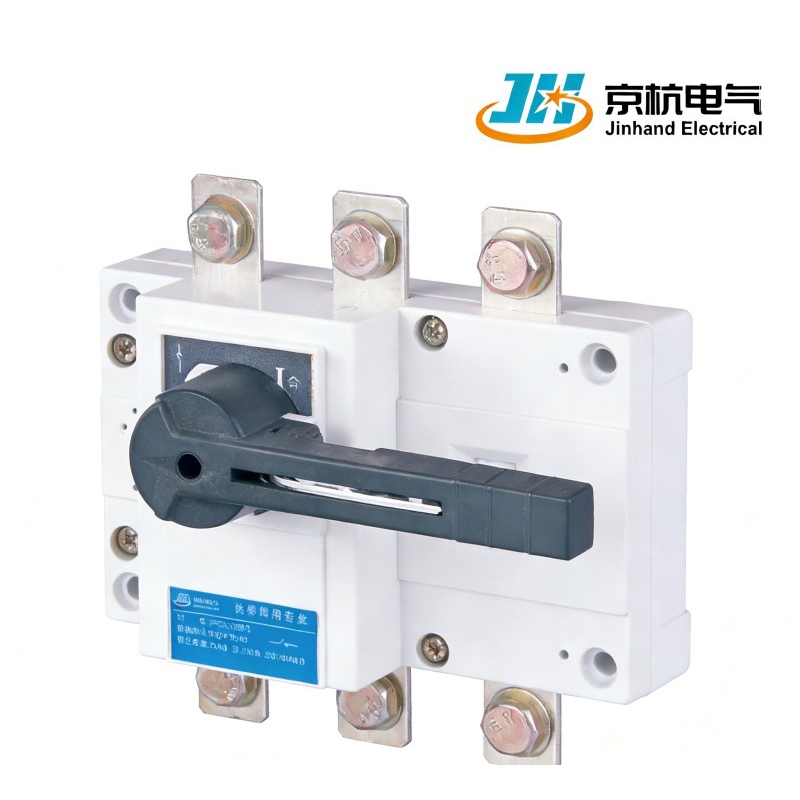

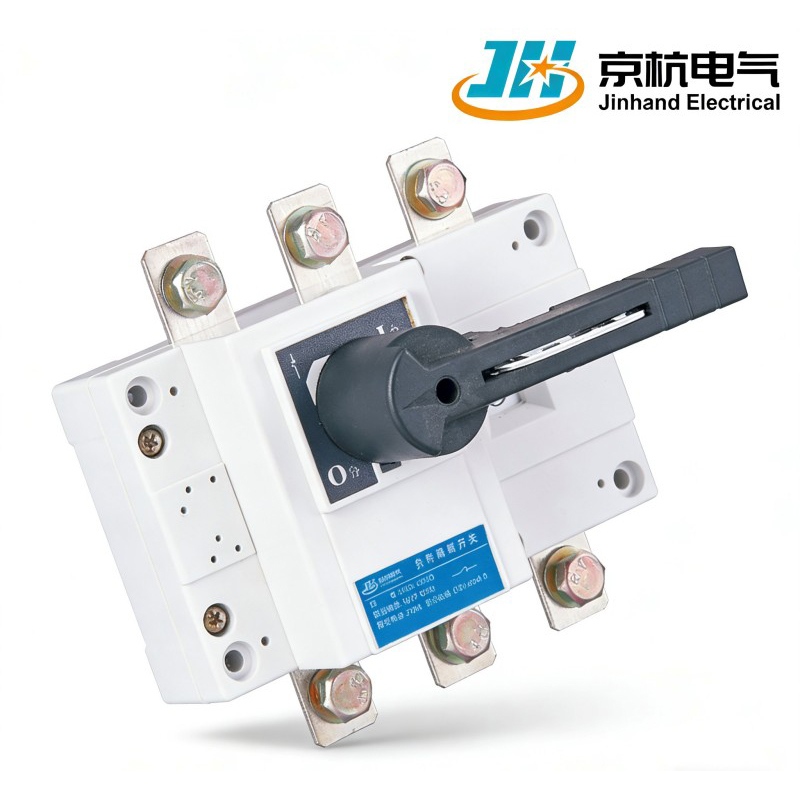

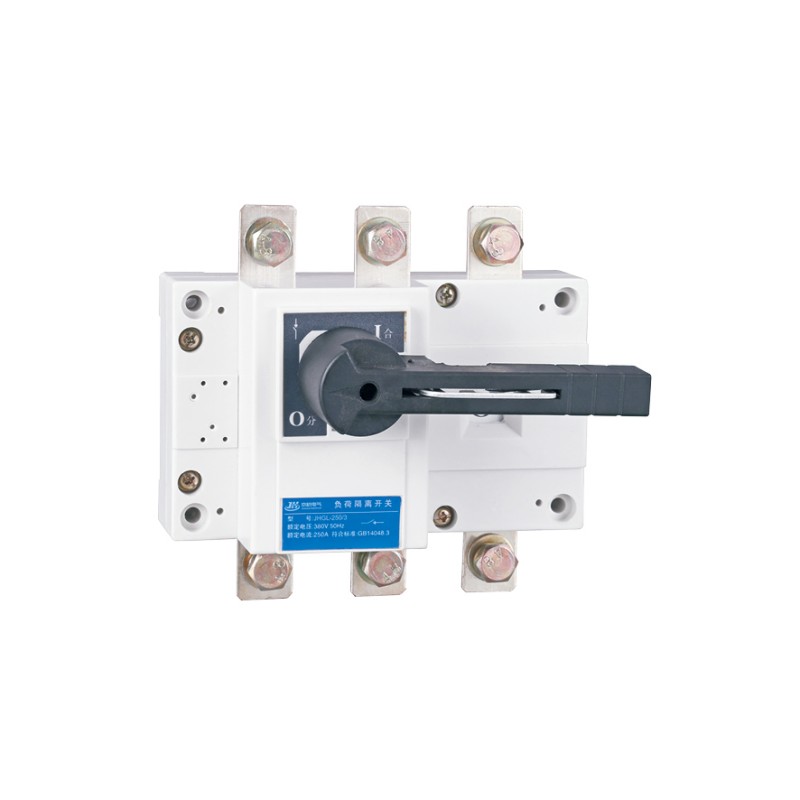

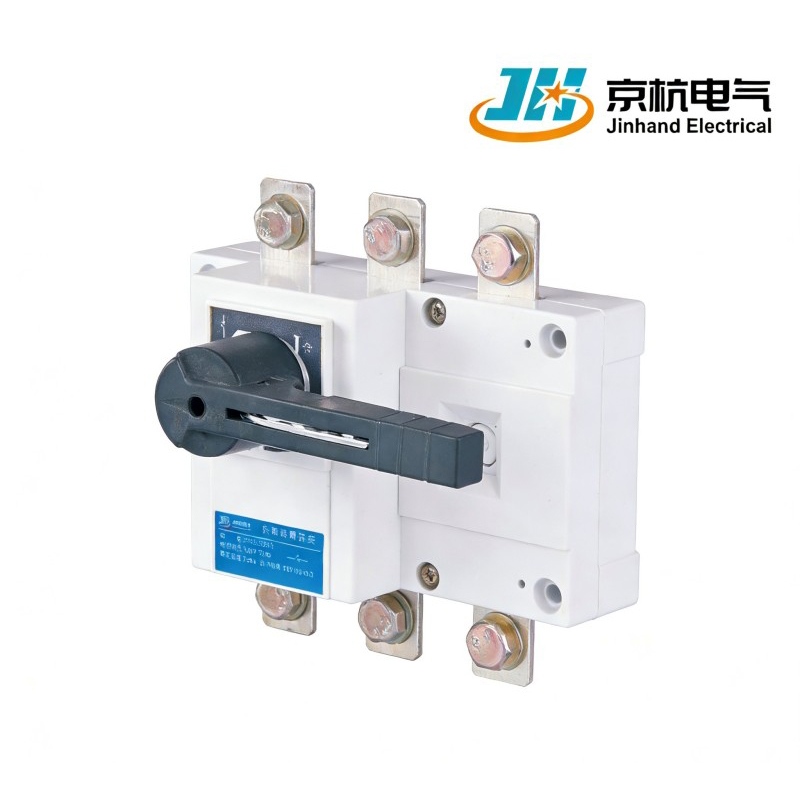

ซีรีส์ตัวตัดการเชื่อมต่อ JHGL ผลิตในประเทศจีน มีการออกแบบโมดูลาร์ตั้งแต่ 125A ถึง 3150A ในข้อกำหนด 18 รายการ เหมาะอย่างยิ่งสำหรับการเชื่อมต่อวงจร การตัดการเชื่อมต่อ หรือการแยกทางไฟฟ้า โดยรุ่นที่สูงกว่า 1000A ได้รับการออกแบบมาเพื่อการแยกส่วนเท่านั้น หน้าต่างทำเครื่องหมายที่ด้านหน้าระบุสถานะการติดต่อ และสามารถจัดหาหน้าต่างสังเกตด้านหลังได้ตามคำขอสำหรับการดูโดยตรง สำหรับรายละเอียดเพิ่มเติม โปรดดูตัวถอดการเชื่อมต่อโหลดที่ทำงานด้านหลัง JHGL-125~1600A/H ที่มีจำหน่ายในโรงงานของเราในฐานะซัพพลายเออร์โซลูชันไฟฟ้าที่เชื่อถือได้
1. การออกแบบแบบแยกส่วน: ซีรีส์ตัวตัดการเชื่อมต่อ JHGL มีการออกแบบประเภทพื้นฐานแบบแยกส่วน ช่วยให้มีความยืดหยุ่นในข้อกำหนด 18 รายการตั้งแต่ 125A ถึง 3150A
2.การกำหนดค่าอเนกประสงค์: มีให้เลือกทั้งแบบ 3 ขั้วและ 4 ขั้ว รวมถึงขั้วกลางแบบสลับได้ เหมาะสำหรับการใช้งานวงจรที่หลากหลาย
3.ความสามารถในการแยก: รุ่นที่สูงกว่า 1,000A ได้รับการออกแบบมาโดยเฉพาะสำหรับการแยกทางไฟฟ้า เพิ่มความปลอดภัยในระบบไฟฟ้า
| กระแสความร้อนในอากาศอิสระแบบธรรมดา Ith(A) | 63ก | 100A | 160A | 250A | 400A | 630A | 1,000A | 1250A | 1600A | 2000A | 2500A | 3150A | ||
| พิกัดแรงดันไฟฟ้าฉนวน Ui | 750V | 800V | 1,000V | |||||||||||
| ความเป็นฉนวน | 3000V | 3500V | ||||||||||||
| จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า Uimp | 6kV | 8kV | 12KV | |||||||||||
| พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue | AC400、600V | |||||||||||||
| จัดอันดับความถี่ | 50เฮิร์ต | |||||||||||||
| หมวดหมู่การใช้งาน | เอซี-21、22、23 | |||||||||||||
| กระแสไฟในการดำเนินงานที่ได้รับการจัดอันดับ (A) | AC400V | เอซี-21 | 63 | 63 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| เอซี-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| เอซี-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | เอซี-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| เอซี-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| เอซี-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| กำลังการผลิตสูงสุด (A) | 10le | |||||||||||||
| พิกัดความจุทำลาย (A) | 8ล | |||||||||||||
| พิกัดความสามารถในการลัดวงจร lcm(kA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| ทนต่อกระแส Icw(kA) ในเวลาอันสั้น | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| อายุการใช้งานเครื่องกล (รอบ) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| อายุการใช้งานไฟฟ้า (รอบ) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| เมทริกซ์แรงบิดปฏิบัติการ(N·m) | 3.5 | 3.5 | 6.5 | 10 | 15 | 15 | 27 | 60 | ||||||
| น้ำหนักกก.(ไม่รวมด้ามจับ) | 3 ขั้ว | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 ขั้ว | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
1. การระบุสถานะการติดต่อ: หน้าต่างทำเครื่องหมายที่ด้านหน้าจะแสดงสถานะการติดต่อ (เปิดหรือปิด) ทำให้ตรวจสอบได้ง่าย
2. หน้าต่างสังเกตด้านหลังเสริม: สามารถจัดหาหน้าต่างสังเกตด้านหลังเสริมสำหรับการดูสถานะหน้าสัมผัสโดยตรง เพิ่มความสะดวกสบาย
3. ข้อมูลอ้างอิงสำหรับรูปแบบหน้าต่าง：สำหรับรูปแบบหน้าต่างเฉพาะ โปรดดูตัวตัดการเชื่อมต่อโหลดด้านหลัง JHGL-125~1600A/H ที่ออกแบบมาสำหรับตู้
1.ช่วงกระแสไฟกว้างพร้อมการออกแบบโมดูลาร์: ครอบคลุมข้อกำหนด 18 รายการตั้งแต่ 125A ถึง 3150A โครงสร้างพื้นฐานแบบโมดูลาร์ช่วยอำนวยความสะดวกในการขยายและปรับแต่งระบบ
2. ตัวเลือกสามขั้วและสี่ขั้ว: การกำหนดค่าที่ยืดหยุ่นรวมถึงสามขั้วและสี่ขั้ว (พร้อมขั้วกลางแบบสลับได้) เพื่อตอบสนองความต้องการของระบบจำหน่ายพลังงานที่แตกต่างกัน
3.ความปลอดภัยในการแยกสูง: โมเดลที่สูงกว่า 1,000A ได้รับการออกแบบมาโดยเฉพาะสำหรับการแยกทางไฟฟ้า ทำให้มั่นใจในความปลอดภัยของระบบในระหว่างการบำรุงรักษาและการทำงาน
4.หน้าต่างการมองเห็นสถานะ: แผงด้านหน้ามีหน้าต่างตัวบ่งชี้สถานะเพื่อแสดงสถานะเปิด/ปิดผู้ติดต่อที่ชัดเจน หน้าต่างสังเกตด้านหลังที่เป็นอุปกรณ์เสริมช่วยให้สามารถดูภายในตู้ได้โดยตรง
5. ประสิทธิภาพทางไฟฟ้าสูง: แรงดันไฟฟ้าของฉนวนสูงถึง 1,000V, แรงกระตุ้นทนต่อแรงดันไฟฟ้าสูงถึง 12kV เหมาะสำหรับสภาพแวดล้อมทางไฟฟ้าที่ต้องการ
1. กระบวนการปั๊มและการเชื่อมที่แม่นยำ: ชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าผลิตขึ้นด้วยความแม่นยำสูงเพื่อให้มั่นใจในความน่าเชื่อถือของการสัมผัสและความสามารถในการรับกระแสไฟ
2.การทดสอบทางไฟฟ้าแบบเต็มช่วง: แต่ละยูนิตต้องผ่านการทดสอบแรงดันไฟฟ้า อุณหภูมิที่เพิ่มขึ้น และการทดสอบการทำงานทางกลเพื่อรับประกันคุณภาพของโรงงาน
3. การทดสอบอายุและอายุการใช้งานที่เข้มงวด: จำลองสภาพการทำงานจริงสำหรับการตรวจสอบอายุการใช้งานทางกลและไฟฟ้า ช่วยเพิ่มความน่าเชื่อถือของผลิตภัณฑ์
1. หน้าต่างสังเกตการณ์ด้านหน้าและด้านหลังแบบคู่: การออกแบบทางอุตสาหกรรมที่หายากซึ่งให้การมองเห็นจากทั้งสองด้าน เพื่อรองรับความสะดวกในการปฏิบัติงานและความต้องการในการตรวจสอบตู้
2. ตัวเลือกขั้วกลางแบบสลับได้: รุ่นสี่ขั้วรองรับการแยกขั้วกลาง เพิ่มความยืดหยุ่นของระบบ
3. การออกแบบแรงบิดในการทำงานต่ำ: โครงสร้างทางกลที่ได้รับการปรับให้เหมาะสมพร้อมแรงบิดในการทำงานที่เหมาะสมเพื่อการใช้งานด้วยตนเองที่ง่ายดาย
1. กว่าทศวรรษของความเชี่ยวชาญด้านสวิตช์แยก: มุ่งเน้นไปที่สาขาการแยกและการเชื่อมต่อไฟฟ้าแรงดันปานกลางและต่ำด้วยเทคโนโลยีที่ครบถ้วนและเชื่อถือได้
2. ชุดข้อกำหนดปัจจุบันที่สมบูรณ์: ครอบคลุมทุกช่วงตั้งแต่กระแสขนาดเล็กไปจนถึงกระแสขนาดใหญ่ ตอบสนองความต้องการของโครงการต่างๆ ได้ในที่เดียว
3.ความสามารถในการปรับแต่งที่ยืดหยุ่น: เสนอบริการปรับแต่งสำหรับหน้าต่างสังเกตการณ์พิเศษ กลไกการทำงาน วิธีการติดตั้ง ฯลฯ
4.ผ่านการตรวจสอบโครงการทั่วโลก: ผลิตภัณฑ์ถูกนำไปใช้ในโครงการพลังงาน อุตสาหกรรม และโครงสร้างพื้นฐานในกว่า 30 ประเทศ
1.การสนับสนุนการคัดเลือกทางเทคนิคก่อนการขาย: แคตตาล็อกการคัดเลือกฟรี โมเดล 3 มิติ และการให้คำปรึกษาด้านเทคนิค
2.คำแนะนำและการฝึกอบรมในการติดตั้ง: จัดทำคู่มือการติดตั้ง วิดีโอบทช่วยสอน และการเตรียมคำแนะนำนอกสถานที่
3. การตอบสนองอย่างรวดเร็วหลังการขาย: สร้างสายด่วนบริการด้านเทคนิคโดยเฉพาะ โดยนำเสนอโซลูชั่นระดับมืออาชีพหรือการสนับสนุนนอกสถานที่ภายใน 48 ชั่วโมง
4.การจัดหาชิ้นส่วนอะไหล่ทั่วโลก: คลังสินค้าอะไหล่ในต่างประเทศรับประกันการจัดส่งข้อกำหนดทั่วไปอย่างรวดเร็ว
ด้วยความรู้ความชำนาญในอุตสาหกรรมมากกว่าสิบปี Jinhand ได้สร้างชื่อเสียงให้ตัวเองเป็นหนึ่งในผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าชั้นนำของจีน โรงงานของเราใช้เทคโนโลยีและอุปกรณ์ขั้นสูงมากมาย และเราขอเชิญคุณซื้อผลิตภัณฑ์ที่ผลิตในจีนคุณภาพสูงและราคาที่แข่งขันได้
