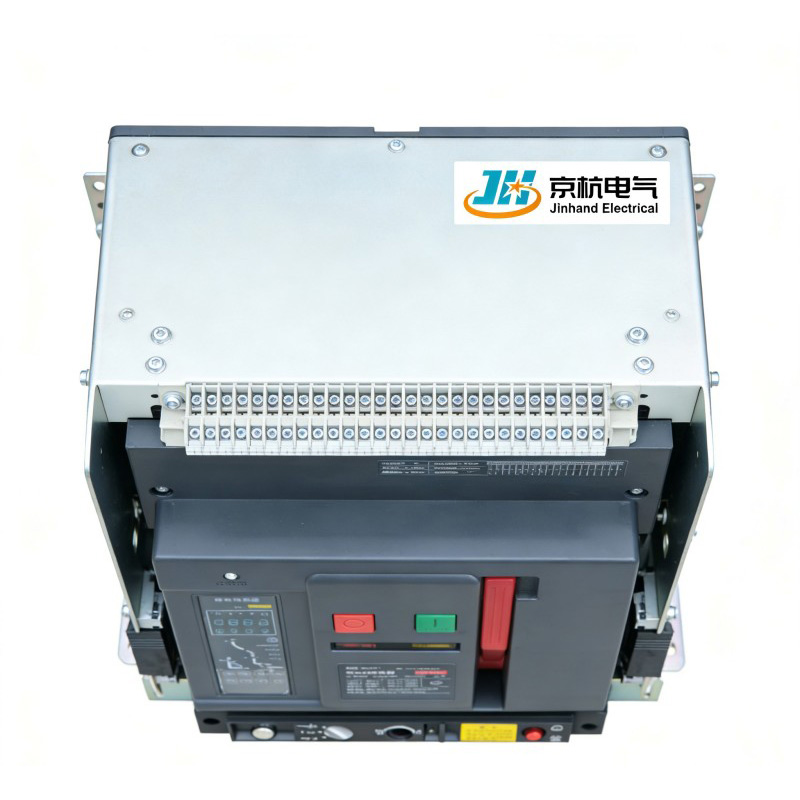

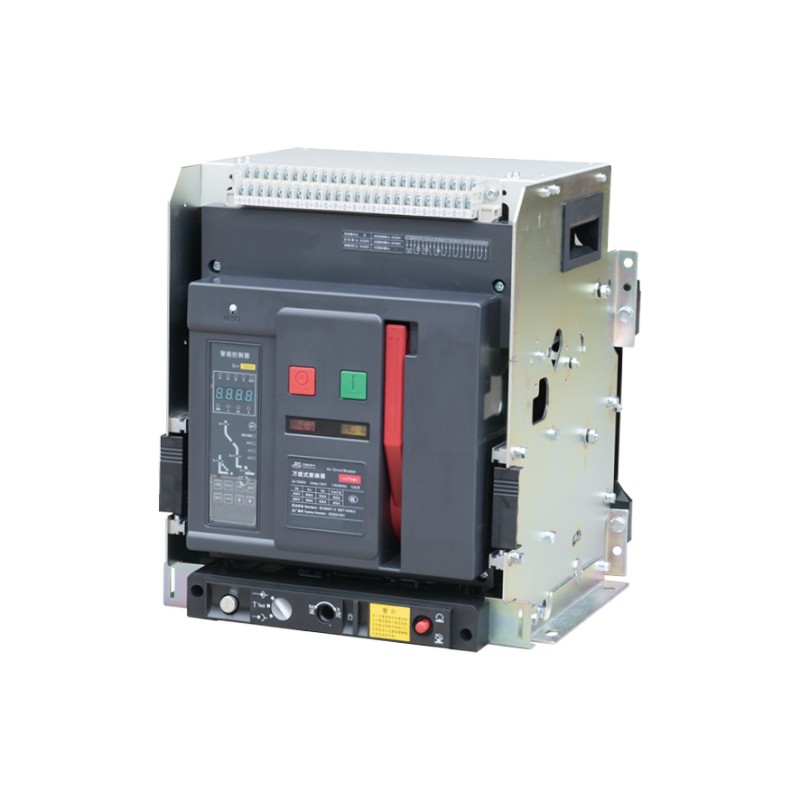

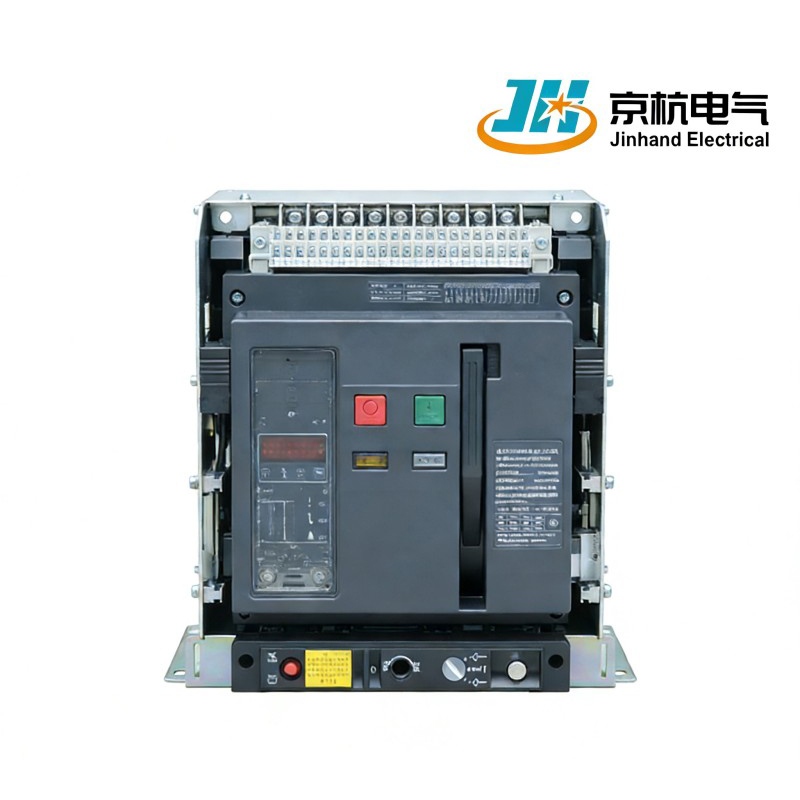

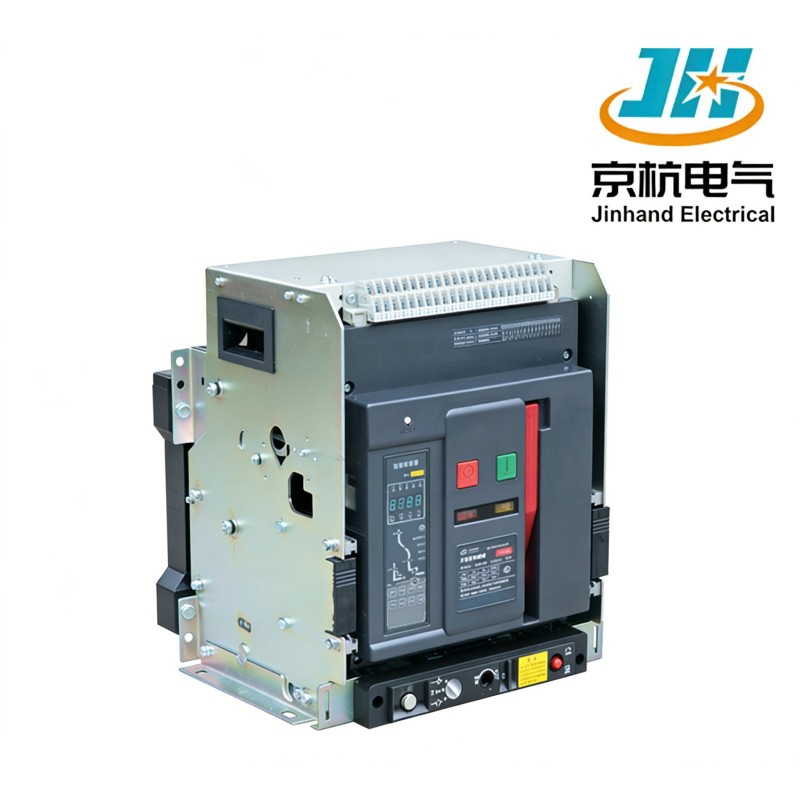

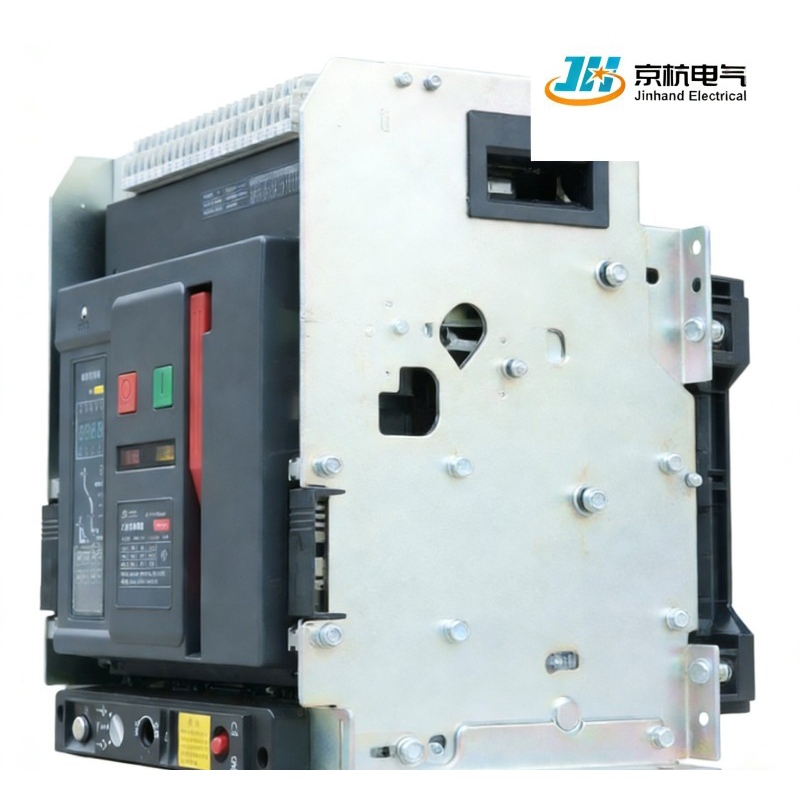

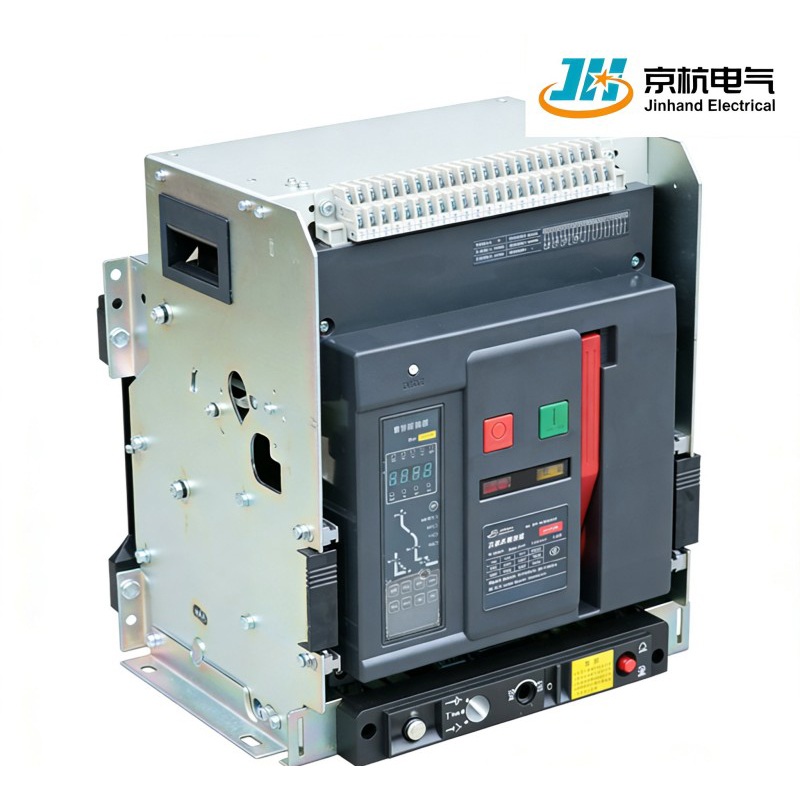

JHW1 เซอร์กิตเบรกเกอร์แบบขึ้นรูปอัจฉริยะจาก Jinhand Electrical ของจีน ให้การป้องกันที่หลากหลายสำหรับเครือข่าย AC 50Hz/60Hz สูงถึง 1140V และ 6300A โซลูชันส่งตรงจากโรงงานนี้ให้การป้องกันโอเวอร์โหลด การลัดวงจร แรงดันไฟฟ้าตก และข้อผิดพลาดกราวด์อย่างชาญฉลาด พร้อมการเลือกสะดุดและระบบอัตโนมัติระยะไกลผ่านอินเทอร์เฟซการสื่อสารแบบเปิด ในฐานะผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้ เรารับประกันการจ่ายพลังงานที่เชื่อถือได้และเพิ่มความปลอดภัยในการปฏิบัติงาน
1.การป้องกันอัจฉริยะ: นำเสนอการสะดุดแบบเลือกที่แม่นยำเพื่อเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟและป้องกันการหยุดทำงานที่ไม่จำเป็น
2.ช่วงกระแสกว้าง: รองรับกระแสที่ได้รับการจัดอันดับจาก 200A ถึง 6300A ทำให้เหมาะสำหรับความต้องการการกระจายพลังงานต่างๆ
3.การทำงานระยะไกล: ติดตั้งอินเทอร์เฟซการสื่อสารแบบเปิดสำหรับการควบคุมระยะไกล การส่งสัญญาณ การวัด และการปรับแต่ง อำนวยความสะดวกในการบูรณาการกับระบบอัตโนมัติ
| รุ่นและเฟรมปัจจุบัน Inm | DJW3-1000 | ดีเจW3-2000 | DJW3-3200 | ดีเจW3-4000 | DJW3-6300 | |
| จัดอันดับปัจจุบันใน (A) | 2004006308001000 | 6308001000125016002000 | 2000250029003200 | 320036004000 | 400050006300 | |
| ขั้วกลางพิกัดกระแสใน (A) | 100% ล | 100% ล | 100% ล | 100% ล | 50%เข้า | |
| พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue(V) | เอซี400 | เอซี400/690 | เอซี400 | |||
| ความถี่(เฮิร์ตซ์) | 50 | |||||
| จำนวนเสา | 3พี/4พี | |||||
| พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp (KV) | 12 | |||||
| พิกัดแรงดันไฟฟ้าฉนวน Ui(V) | เอซี1000 | |||||
| แรงดันไฟฟ้าที่ทนต่อความถี่ไฟฟ้า (V) 1 นาที | 2200 | |||||
| พิกัดความจุทำลายลัดวงจรขั้นสูงสุด lcu(kA) | AC400V | 50 | 80 | 100 | 100 | 120 |
| AC690V | 30 | 50 | 65 | 65 | 80 | |
| พิกัดบริการ ความจุทำลายลัดวงจร lcs(kA) | AC400V | 50 | 50 | 65 | 65 | 85 |
| AC690V | 25 | 40 | 65 | 65 | 65 | |
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแส Icw 1s(kA) | AC400V | 40 | 50 | 65 | 65 | 80 |
| AC690V | 25 | 40 | 65 | 65 | 65 | |
| อายุการใช้งาน (ครั้ง) ต่ำกว่า 2500: ทุกๆ 3 นาที ต่ำกว่า 2500: ทุกๆ 6 นาที | ไฟฟ้าชีวิต | 7500 | 7500 | 6000 | 6000 | 2000 |
| ชีวิตเครื่องกล | 15000 | 15000 | 10000 | 10000 | 4000 | |
1.ข้อมูลจำเพาะที่ได้รับการจัดอันดับ: เหมาะสำหรับเครือข่ายการกระจายพลังงาน AC 50Hz/60Hz ที่มีแรงดันไฟฟ้าสูงสุดถึง 400V ถึง 1140V
2.การป้องกันข้อผิดพลาดที่ครอบคลุม: ป้องกันการโอเวอร์โหลด แรงดันไฟฟ้าต่ำ การลัดวงจร และข้อผิดพลาดกราวด์เฟสเดียว ปกป้องสายไฟฟ้าและอุปกรณ์
3.แรงดันไฟฟ้าทนต่อแรงกระตุ้นสูง: สามารถทนต่อแรงกระตุ้น 8000V ที่ระดับความสูง 2000 เมตร ปรับระดับความสูงต่างๆ ได้ (สูงสุด 12000V)
4.ฟังก์ชันการทำงานของตัวแยกไอโซเลเตอร์: สามารถทำหน้าที่เป็นตัวแยกไอโซเลเตอร์ได้เมื่อไม่ได้ติดตั้งตัวควบคุมหรือเซ็นเซอร์อัจฉริยะ จึงมั่นใจได้ถึงความคล่องตัวในการใช้งาน
1.การป้องกันอัจฉริยะช่วงกระแสเต็ม: ครอบคลุมช่วงกระแสทั้งหมดตั้งแต่ 200A ถึง 6300A รวมการป้องกันการโอเวอร์โหลด การลัดวงจร แรงดันไฟฟ้าต่ำ และการป้องกันข้อผิดพลาดของกราวด์
2.Smart Selective Tripping: นำเสนอการแบ่งแยกกระแสเวลาสำหรับการประสานงานแบบเลือกระหว่างการป้องกันต้นน้ำและปลายน้ำ ลดพื้นที่ที่เกิดข้อผิดพลาดและเพิ่มความต่อเนื่องของแหล่งจ่ายไฟ
3.เปิดอินเทอร์เฟซการสื่อสาร: รองรับโปรโตคอล เช่น Modbus, Profibus และ DeviceNet ช่วยให้สามารถตรวจสอบระยะไกล การตั้งค่าพารามิเตอร์ และวินิจฉัยข้อผิดพลาดได้
4. ความสามารถในการทำลายสูง: ความสามารถในการทำลายการลัดวงจรสูงสุดถึง 120 kA (ระบบ 400V) เหมาะสำหรับสภาพแวดล้อมการกระจายพลังงานที่มีความต้องการ
1.การแจ้งเตือนอัจฉริยะและการตรวจสอบสภาพ: เซ็นเซอร์ในตัวสำหรับการบันทึกอุณหภูมิ กระแส และรูปคลื่นความผิดปกติ รองรับการบำรุงรักษาแบบคาดการณ์และลดความล้มเหลวที่ไม่คาดคิด
2. การออกแบบ Plug-and-Play แบบแยกส่วน: ตัวควบคุมอัจฉริยะ โมดูลการสื่อสาร และหน้าสัมผัสเสริมสามารถเสียบปลั๊กได้เพื่อการเปลี่ยนที่รวดเร็ว ลดการหยุดทำงานของการบำรุงรักษา
3. อายุการใช้งานทางไฟฟ้าและเครื่องกลยาวนาน: อายุการใช้งานทางไฟฟ้าสูงถึง 7,500 การดำเนินงาน, อายุการใช้งานทางกลสูงถึง 15,000 การดำเนินงาน, ลดความถี่ในการเปลี่ยนลงอย่างมาก
4.ฟังก์ชันการตรวจสอบคุณภาพไฟฟ้า: โมดูลการวิเคราะห์คุณภาพไฟฟ้าเสริมสำหรับการตรวจสอบฮาร์โมนิกและความผันผวนของแรงดันไฟฟ้าแบบเรียลไทม์ ช่วยในการจัดการประสิทธิภาพพลังงาน
1.บรรจุภัณฑ์ขนาดกะทัดรัดที่ได้มาตรฐาน: บรรจุภัณฑ์ทนแรงกระแทกและความชื้นระดับอุตสาหกรรม พร้อมฉลากใส เหมาะสำหรับการขนส่งแบบพาเลทหรือตู้คอนเทนเนอร์
2.การออกแบบพร้อมติดตั้ง: ได้รับการกำหนดค่าล่วงหน้าและทดสอบตามการใช้งานก่อนจัดส่ง รองรับราง DIN หรือการติดตั้งแบบตายตัวพร้อมขั้วต่อที่มีเครื่องหมายชัดเจน
3. ตัวเลือกการติดตั้งที่ยืดหยุ่น: รองรับการติดตั้งในแนวตั้งหรือแนวนอน เข้ากันได้กับแผงกระจายต่างๆ หน่วยที่ถอดออกได้ และสวิตช์ช่องคงที่
4.Global Logistics Network: ร่วมมือกับผู้ให้บริการโลจิสติกส์ระดับมืออาชีพสำหรับการจัดส่งแบบ door-to-door พิธีการทางศุลกากร และการสนับสนุนในท้องถิ่น
1.การออกแบบระดับการป้องกันสูง: ระดับการป้องกันตัวเครื่องสูงถึง IP40 (IP54 เมื่อติดตั้งในตู้) กันฝุ่นและนิ้วมือ เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม
2.ประสิทธิภาพทางไฟฟ้าในระดับความสูง: รักษาแรงดันอิมพัลส์ 8,000V ที่ระดับความสูง 2,000 เมตร ปรับได้สูงสุด 12,000V สำหรับการใช้งานในระดับความสูง
3.ช่วงอุณหภูมิการทำงานที่กว้าง: การทำงานที่เชื่อถือได้ตั้งแต่ -25°C ถึง +70°C พร้อมช่วงอุณหภูมิในการจัดเก็บที่กว้างขึ้นสำหรับการปรับสภาพอากาศทั่วโลก
4. ภูมิคุ้มกันการรบกวนที่แข็งแกร่ง: ความเข้ากันได้ทางแม่เหล็กไฟฟ้าเป็นไปตาม IEC 60947-2 ทนต่อไฟกระชากและการรบกวนชั่วคราวอย่างรวดเร็ว
1.สายการประกอบและทดสอบอัตโนมัติเต็มรูปแบบ: กระบวนการสำคัญใช้การประกอบหุ่นยนต์พร้อมการตรวจสอบด้วยภาพและการทำเครื่องหมายด้วยเลเซอร์ในตัว
2.การตรวจสอบการทดสอบประเภทที่เข้มงวด: ผลิตภัณฑ์แต่ละชุดผ่านการทดสอบประเภทเต็มรูปแบบ รวมถึงการทดสอบอุณหภูมิที่เพิ่มขึ้น ความทนทานในระยะเวลาอันสั้น อายุการใช้งาน และการทดสอบ EMC
3. การประยุกต์ใช้วัสดุที่เป็นมิตรกับสิ่งแวดล้อม: ตู้ทำจากพลาสติกที่มีความแข็งแรงสูงทนไฟและทนต่อส่วนโค้ง ชิ้นส่วนโลหะภายในมีการชุบเงินหรือดีบุก
4. การตรวจสอบย้อนกลับคุณภาพแบบเต็มกระบวนการ: ระบบ MES ช่วยให้สามารถบันทึกข้อมูลได้อย่างครอบคลุมและตรวจสอบย้อนกลับตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป
1.เหมาะสำหรับระบบ DC หรือไม่?
ซีรีส์นี้ออกแบบมาสำหรับระบบ AC เท่านั้น จำเป็นต้องใช้รุ่นเซอร์กิตเบรกเกอร์ DC เฉพาะสำหรับการใช้งาน DC
2.สามารถอัพเกรดตัวควบคุมอัจฉริยะนอกสถานที่ได้หรือไม่
รองรับการอัพเกรดเฟิร์มแวร์ออนไลน์ผ่านอินเทอร์เฟซการสื่อสารหรือพอร์ต USB
3.จำเป็นต้องพิจารณาการกระจายความร้อนระหว่างการติดตั้งหรือไม่?
แนะนำให้มีพื้นที่ระบายอากาศด้านบนและด้านล่างเพียงพอ หลีกเลี่ยงการรวมกลุ่มหนาแน่นของหลายยูนิตเพื่อให้แน่ใจว่ามีการกระจายความร้อนและประสิทธิภาพ
4.รองรับการป้องกันสี่ขั้วที่สมดุลหรือไม่?
รุ่นสี่ขั้วมีตัวเลือกกระแสไฟพิกัดขั้วเป็นกลางที่ 50% หรือ 100% พร้อมการรองรับการป้องกันแบบเต็มขั้ว
5.แยกอินเทอร์เฟซการสื่อสารออกหรือไม่
อินเทอร์เฟซการสื่อสารมีการแยกออปโตคัปเปลอร์เพื่อการป้องกันการรบกวนที่แข็งแกร่งและการส่งข้อมูลทางไกล
