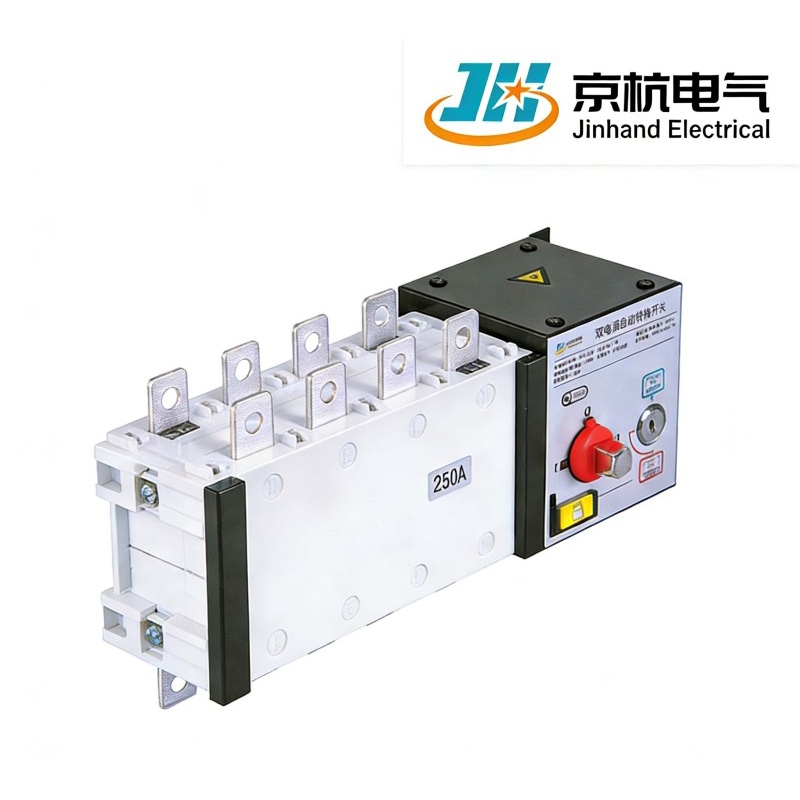

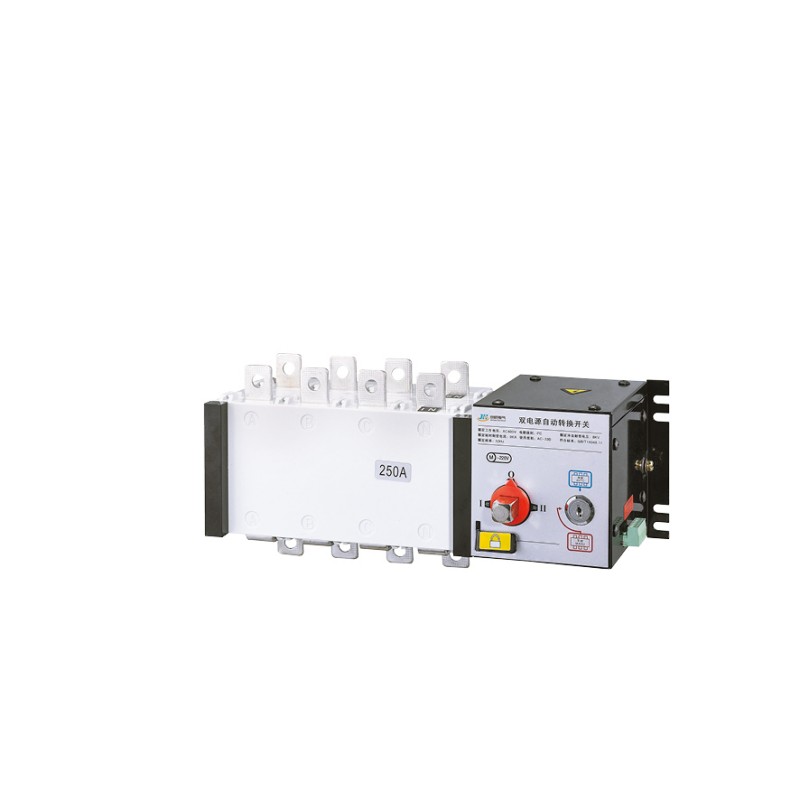

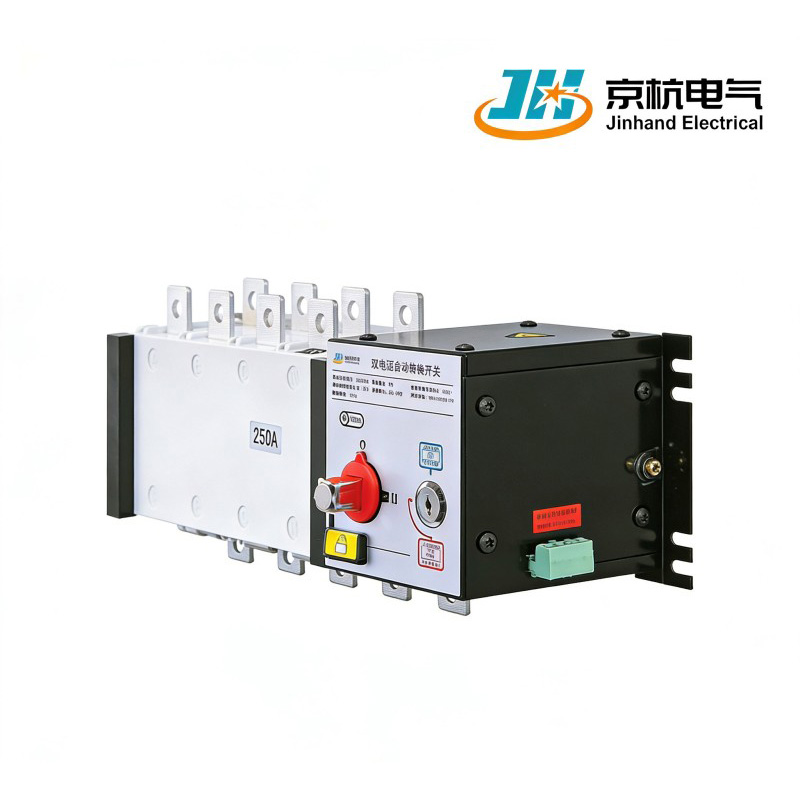

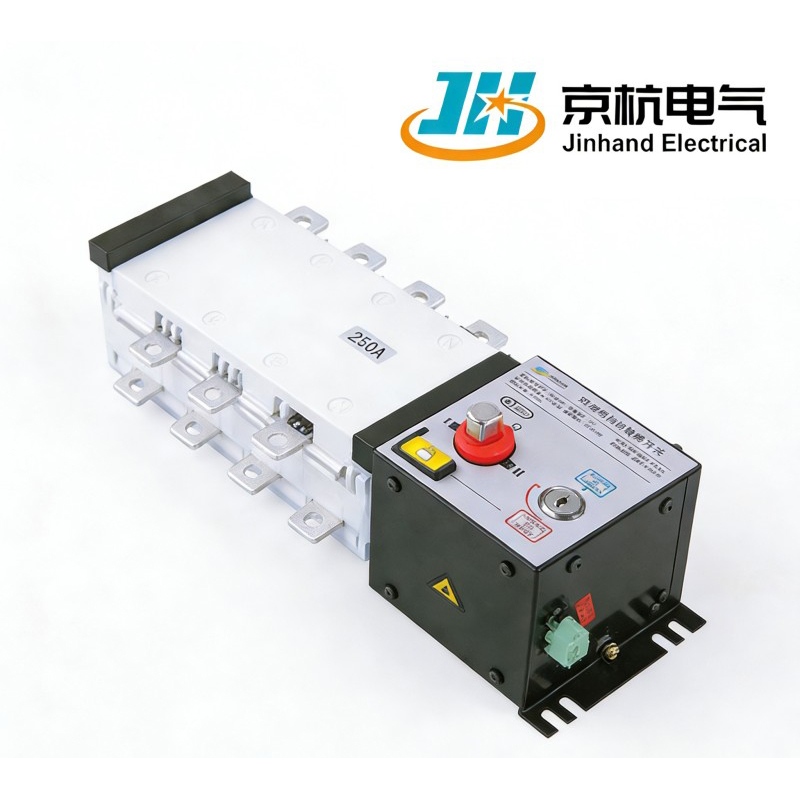

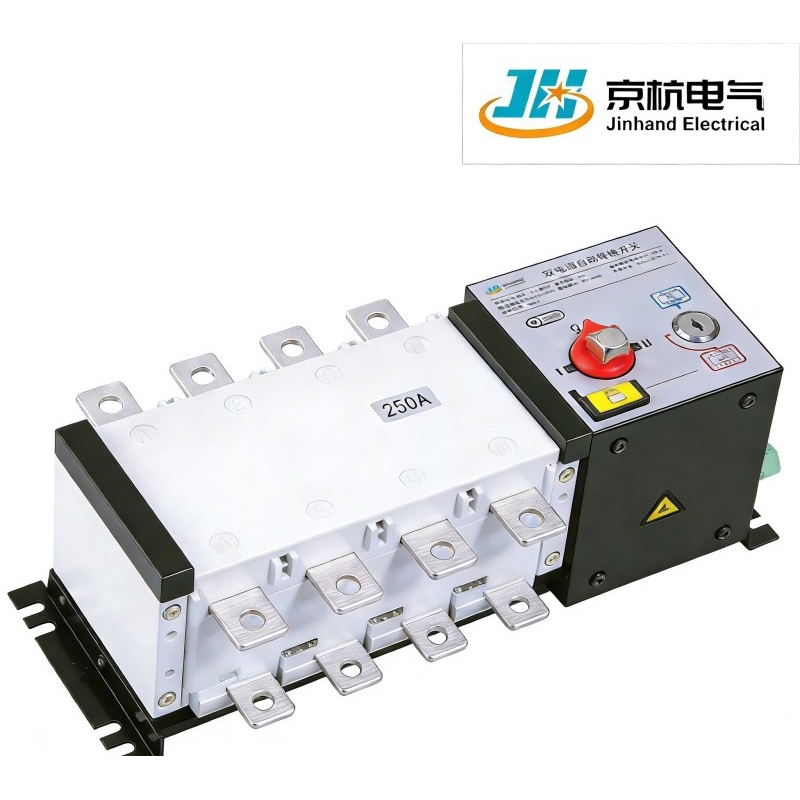

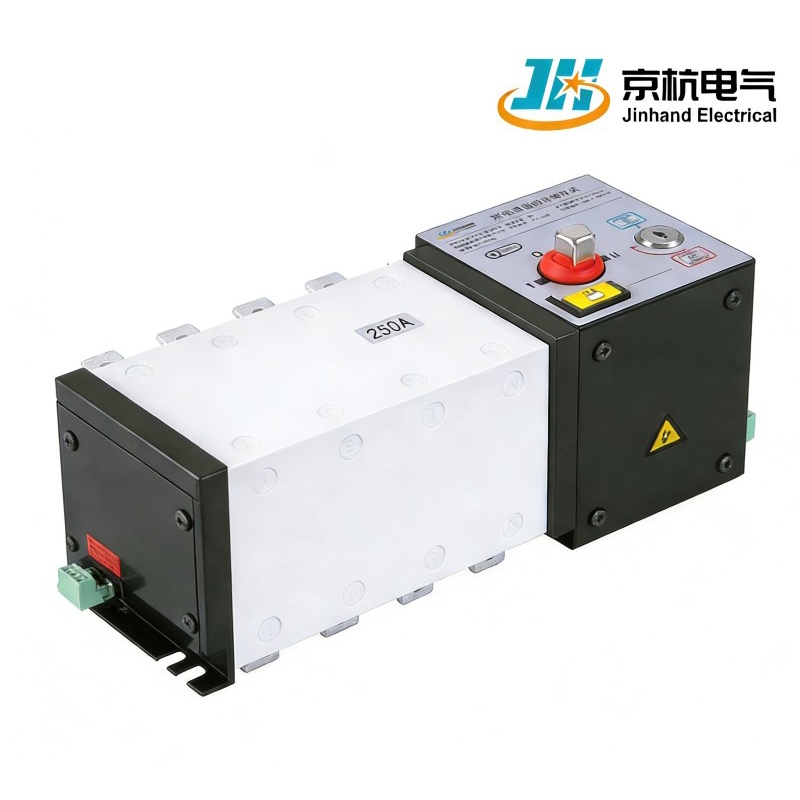

สวิตช์ถ่ายโอนอัตโนมัติกำลังคู่ JHQ2 ผลิตโดย Jinhand Electrical เป็นอุปกรณ์ระบบเครื่องกลไฟฟ้าในตัวที่รวมฟังก์ชันการสลับและการควบคุมลอจิกเข้าด้วยกัน ผลิตภัณฑ์นี้มีการตรวจจับแรงดันไฟฟ้าและความถี่ อินเทอร์เฟซการสื่อสาร และการประสานทางไฟฟ้า/เครื่องกล รองรับการทำงานด้วยตนเองแบบอัตโนมัติ ระยะไกล และฉุกเฉิน ด้วยการออกแบบที่กะทัดรัดและมีสไตล์ ตัวเครื่องอยู่ในตัวเครื่องโลหะและตัวเครื่องเรซินโพลีเอสเตอร์ไม่อิ่มตัวแบบไฟเบอร์กลาส ซึ่งมีคุณสมบัติเป็นฉนวนที่ดีเยี่ยมและมีความปลอดภัยในการปฏิบัติงานสูง ความสามารถในการสลับข้ามศูนย์ช่วยให้ถ่ายโอนวงจรได้อย่างราบรื่นและรวดเร็ว ในฐานะซัพพลายเออร์และโรงงานที่เชื่อถือได้ เรานำเสนอสวิตช์ถ่ายโอนการทำงานเต็มรูปแบบนี้เพื่อเพิ่มประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าในการใช้งานต่างๆ
1.ฟังก์ชันการทำงานแบบรวม: สวิตช์ถ่ายโอนอัตโนมัติ JHQ2 รวมฟังก์ชันการสลับและการควบคุมลอจิกไว้ในอุปกรณ์เดียว ทำให้การติดตั้งและการทำงานง่ายขึ้น
2. ความปลอดภัยทางไฟฟ้าที่เพิ่มขึ้น: คุณสมบัติเช่นการเชื่อมต่อทางไฟฟ้าและเครื่องกลช่วยให้มั่นใจได้ถึงการแยกที่ปลอดภัยระหว่างการสลับวงจร ซึ่งช่วยปรับปรุงประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าอย่างมีนัยสำคัญ
3.ตัวเลือกการควบคุมที่หลากหลาย: รองรับการควบคุมอัตโนมัติ ระยะไกลด้วยไฟฟ้า และการควบคุมฉุกเฉินด้วยตนเอง ซึ่งให้ความยืดหยุ่นสำหรับสถานการณ์การปฏิบัติงานต่างๆ
4.การสลับวงจรอย่างรวดเร็ว: ออกแบบมาเพื่อการสลับวงจรที่รวดเร็วและมีประสิทธิภาพ ทำให้มั่นใจได้ว่าการหยุดทำงานน้อยที่สุดและประสิทธิภาพที่เชื่อถือได้
| จัดอันดับปัจจุบัน | 100A | 160A | 250A | 400A | 630A | 800A | 1,000A | 1250A | 1600A | 2000A | 2500A | 3200A | |
| พิกัดแรงดันไฟฟ้าฉนวน Ui | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 1,000V | 1,000V | 1,000V | |
| ความเป็นฉนวน (V) | 5000 | 5000 | 5000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 |
|
|
|
|
| พิกัดแรงกระตุ้นที่ทนทานต่อแรงดันไฟฟ้า Uimp(kV) (หมวดการติดตั้ง IV) | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| กระแสไฟในการดำเนินงานที่ได้รับการจัดอันดับ (A) | เอซี-31เอ | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| เอซี-33เอ | 80 | 160 | 250 | 340 | 536 |
|
|
|
|
1250 | 1250 | 1250 | |
| เอซี-35เอ | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | |
| กำลังมอเตอร์ P(kW) | 32 | 80 | 132 | 220 | 280 |
|
|
|
|
|
|
|
|
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อปัจจุบัน lcw (kA Rms) 0.1s / 1s | 9/5 | 20/10 | 25/55 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 |
|
|
|
|
| พิกัดทำลายความจุ (A Rms) AC33400V | 800 | 1000 | 1600 | 3200 | 3200 |
|
|
|
|
8 | 8 | 8 | |
| พิกัดกำลังผลิต (A Rms) AC33400V | 1000 | 1250 | 2000 | 4000 | 4000 |
|
|
|
|
10 | 10 | 10 | |
| พิกัดกำลังการลัดวงจรสูงสุด lcw (kA สูงสุด) | 10 | 12 | 17 | 30 | 30 |
|
|
|
|
|
|
|
|
| อายุการใช้งานเครื่องกล (การทำงานของวงจร) | 10000 | 10000 | 10000 | 5500 | 5500 | 4000 | 4000 | 4000 | 4000 |
|
|
|
|
| อายุการใช้งานทางไฟฟ้าCOSφ=0.65 AC33 | 1500 | 1000 | 100 | 500 | 500 | 500 | 500 | 500 | 500 |
|
|
|
|
| เวลาเปลี่ยน | I-0-11/11-0-1 | 2 | 1.0 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 |
| การควบคุมการใช้พลังงานไฟฟ้า | 24V(กระแสตรง)(กว้าง) | 50 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 |
|
|
|
| 230V(กระแสตรง)(กว้าง) | 50 | 75 | 75 | 45 | 90 | 90 | 90 | 90 | 90 |
|
|
|
|
| แรงบิดปฏิบัติการ(นิวตันเมตร) | 15 | 22 | 30 | 45 | 45 | 55 | 55 | 55 | 55 |
|
|
|
|
1.การตรวจจับแรงดันไฟฟ้าและความถี่: ติดตั้งความสามารถในการตรวจจับแรงดันไฟฟ้าและความถี่เพื่อการตรวจสอบสภาพไฟฟ้าที่แม่นยำ
2.อินเทอร์เฟซการสื่อสาร: รวมถึงอินเทอร์เฟซการสื่อสารที่อำนวยความสะดวกในการทำงานร่วมกับระบบหรืออุปกรณ์อื่นๆ
3. โครงสร้างที่ทนทาน: มีตัวเครื่องโลหะสำหรับส่วนควบคุมและตู้สวิตช์ที่ทำจากเรซินโพลีเอสเตอร์ไม่อิ่มตัวไฟเบอร์กลาส ให้คุณสมบัติไดอิเล็กทริกที่ดีเยี่ยมและการป้องกันที่แข็งแกร่ง
4. การออกแบบที่กะทัดรัดและมีสไตล์: ตัวเครื่องมีการออกแบบที่ทันสมัย เรียบง่าย และกะทัดรัด ทำให้มีความสวยงามน่าพึงพอใจในขณะที่ยังคงใช้งานได้เต็มรูปแบบ
5.ความสามารถในการข้ามตำแหน่งเป็นศูนย์: รับประกันการสลับที่ราบรื่นและรวดเร็วโดยไม่ทำให้เกิดไฟกระชาก เพิ่มความปลอดภัยและประสิทธิภาพในการปฏิบัติงาน
1.การออกแบบแบบบูรณาการ: รวมกลไกการสลับและตัวควบคุมลอจิกไว้ในโครงสร้างที่กะทัดรัด ทำให้การกำหนดค่าระบบง่ายขึ้น และลดความซับซ้อนในการติดตั้ง
2.การตรวจสอบความแม่นยำสูง: โมดูลตรวจจับแรงดันไฟฟ้าและความถี่ในตัวสำหรับการตรวจสอบแหล่งจ่ายไฟคู่แบบเรียลไทม์ ทำให้มั่นใจได้ถึงการสลับที่แม่นยำและเชื่อถือได้
3.ลูกโซ่ความปลอดภัยหลายตัว: นำเสนอกลไกลูกโซ่ทั้งทางไฟฟ้าและทางกลเพื่อป้องกันไม่ให้แหล่งจ่ายไฟขนานกันหรือป้อนกลับ เพิ่มความปลอดภัยของระบบอย่างมาก
4.การสลับข้ามศูนย์: ใช้เทคโนโลยีการตรวจจับข้ามศูนย์เพื่อทำการสลับที่จุดแรงดันไฟฟ้าเป็นศูนย์ ลดการอาร์คและแรงดันไฟกระชากได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของอุปกรณ์
5.ครอบคลุมช่วงกระแสกว้าง: กระแสพิกัดตั้งแต่ 100A ถึง 3200A ตอบสนองความต้องการของระบบไฟฟ้าในระดับต่างๆ
1.หน่วยควบคุมพลังงานต่ำ: ควบคุมการใช้พลังงานต่ำกว่า 90W สำหรับทั้ง 24V และ 230V ซึ่งช่วยประหยัดพลังงานได้อย่างมาก
2. อายุการใช้งานเครื่องกลและไฟฟ้ายาวนาน: อายุการใช้งานเครื่องกลสูงสุด 10,000 รอบ อายุการใช้งานไฟฟ้าสูงสุด 1,500 รอบ (ภายใต้เงื่อนไข AC-33) ลดความถี่ในการเปลี่ยนและบำรุงรักษา
3. การสนับสนุนการตรวจสอบระยะไกล: อินเทอร์เฟซการสื่อสารช่วยให้สามารถสืบค้นและควบคุมสถานะจากระยะไกล ทำให้สามารถดำเนินการได้โดยไม่ต้องมีผู้ดูแลและลดต้นทุนการตรวจสอบด้วยตนเอง
4. การบำรุงรักษาแบบแยกส่วน: ส่วนประกอบหลักรองรับการเปลี่ยนแบบอิสระ ทำให้การบำรุงรักษาง่ายขึ้น และลดการหยุดทำงาน
1.สายการประกอบอัตโนมัติเต็มรูปแบบ: กระบวนการสำคัญใช้การทำงานของหุ่นยนต์เพื่อให้มั่นใจว่าผลิตภัณฑ์มีความสม่ำเสมอและมีคุณภาพสูง
2.ขั้นตอนการทดสอบที่เข้มงวด: แต่ละหน่วยผ่านการทดสอบจากโรงงานหลายแห่ง รวมถึงแรงดันไฟฟ้า อุณหภูมิที่เพิ่มขึ้น และอายุการใช้งานทางกล เพื่อให้มั่นใจในความน่าเชื่อถือ
3.การจัดการคุณภาพที่ตรวจสอบย้อนกลับได้: การตรวจสอบย้อนกลับบาร์โค้ดแบบเต็มกระบวนการตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจในการควบคุมคุณภาพ
1. แกนควบคุมลอจิกอัจฉริยะ: ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ในตัวรองรับลอจิกการสลับที่กำหนดเองและพารามิเตอร์การป้องกัน
2. ตัวเลือกอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI): ติดตั้งจอแสดงผล LCD และปุ่มสำหรับแสดงสถานะพลังงานและข้อมูลการแจ้งเตือนแบบเรียลไทม์
1"ซีรีส์ JHQ2 ทำงานได้ดีเยี่ยมในโครงการศูนย์ข้อมูลของเรา ด้วยการสลับที่รวดเร็วและเสถียร และการผสานรวมอินเทอร์เฟซการสื่อสารที่ง่ายดาย"
2."ตู้ไฟเบอร์กลาสไม่เพียงแต่สวยงามสวยงามเท่านั้น แต่ยังให้การปกป้องที่ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ชื้นของท่าเรือของเรา"
1"ฟังก์ชันการตรวจสอบระยะไกลช่วยลดความกดดันในการดำเนินงานในโครงการในต่างประเทศของเราได้อย่างมาก อินเทอร์เฟซใช้งานง่ายและบูรณาการได้ง่าย"
2. "อัตราส่วนต้นทุนต่อประสิทธิภาพที่ดีเยี่ยม การส่งมอบตรงเวลา และบริการระดับมืออาชีพ พวกเขาคือพันธมิตรระยะยาวของเรา"
การขยายธุรกิจอย่างแข็งแกร่งตลอดระยะเวลากว่าสิบปีทำให้ Jinhand กลายเป็นหนึ่งในผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าที่โดดเด่นของจีน โรงงานของเราได้นำเอาเทคโนโลยีและเครื่องจักรขั้นสูงมาใช้ และเราขอเชิญคุณให้จัดซื้อผลิตภัณฑ์คุณภาพสูงและราคาสมเหตุสมผลที่ผลิตในประเทศจีน
