เบรกเกอร์เคสแบบขึ้นรูป

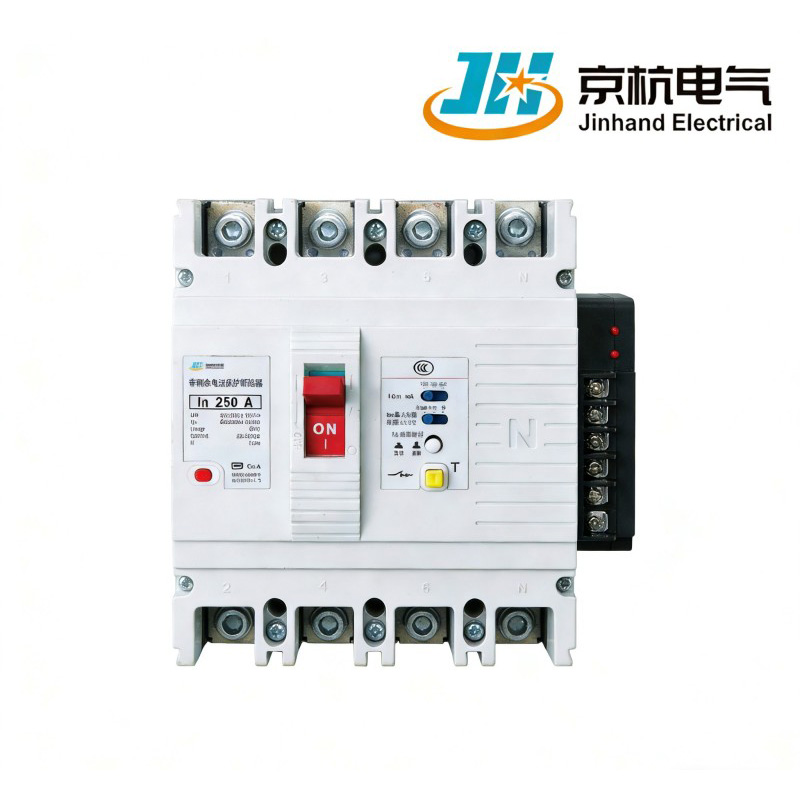

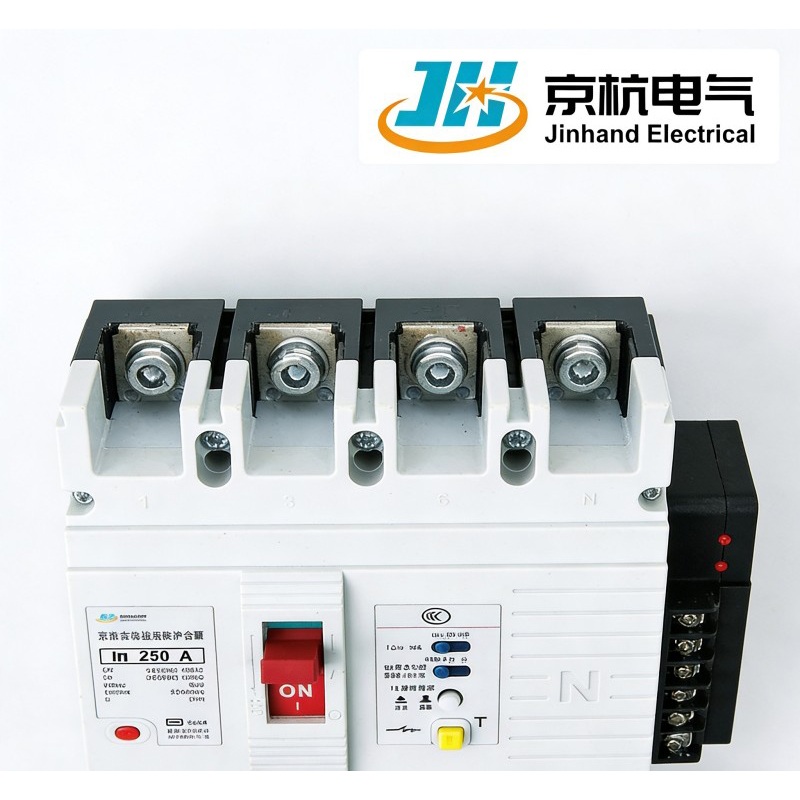

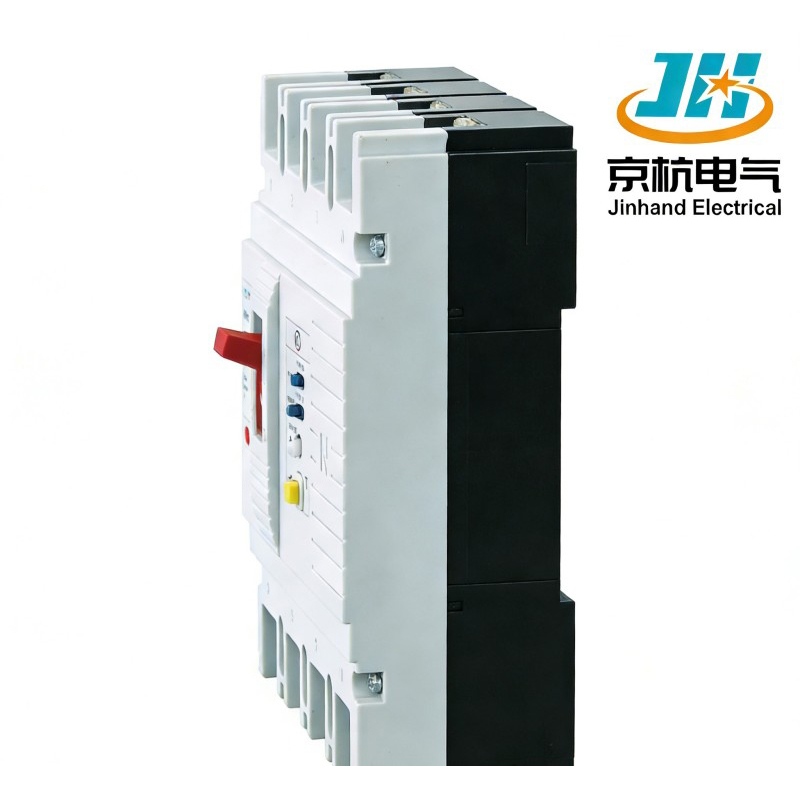

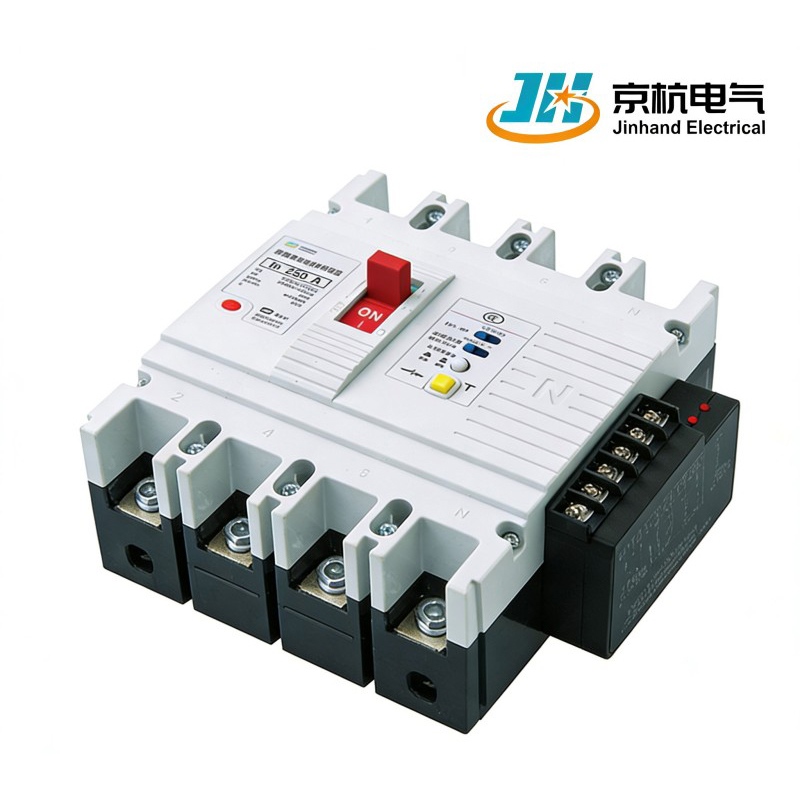

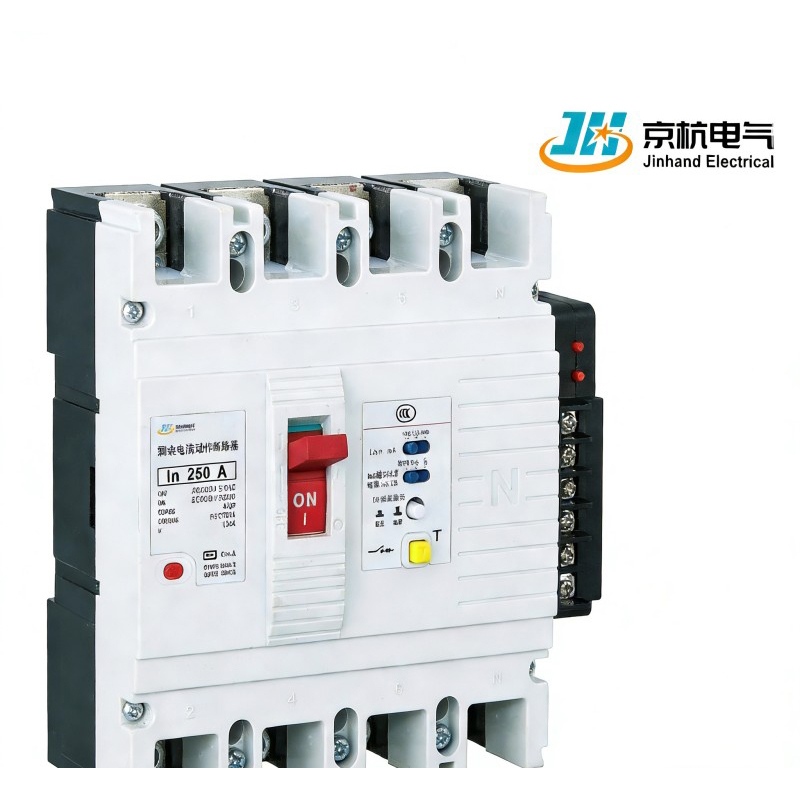

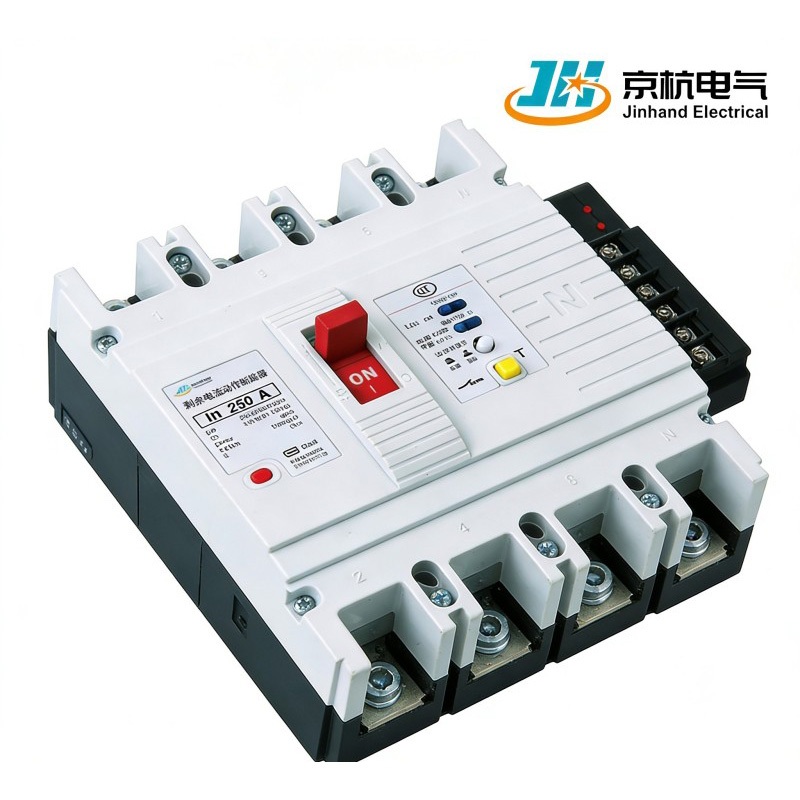

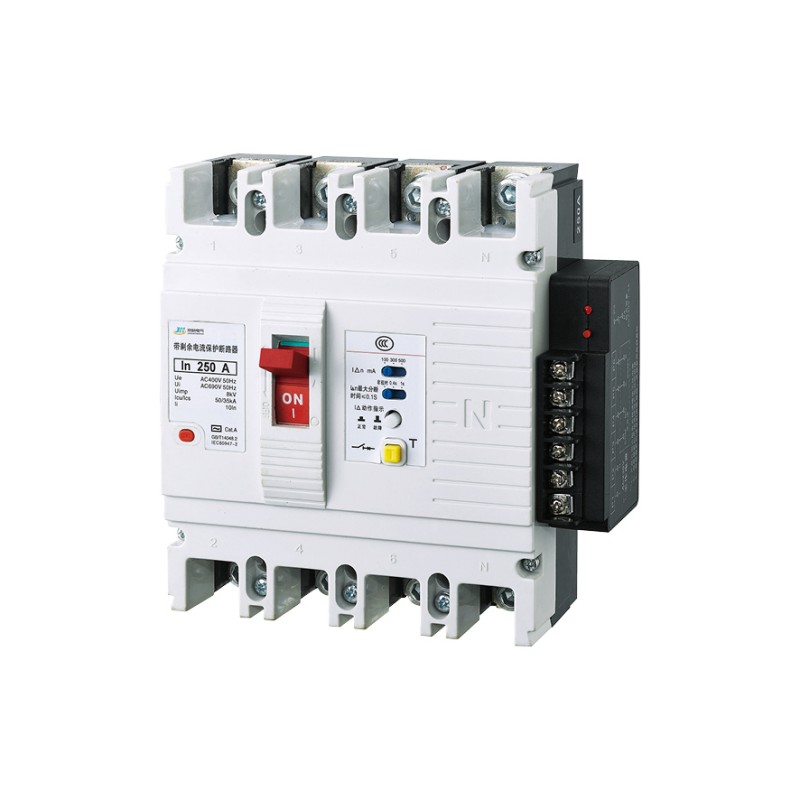

JHM1L โมลด์เคสเซอร์กิตเบรกเกอร์ พัฒนาโดย Jinhand Electrical ผู้ผลิตในจีน ได้รับการออกแบบมาสำหรับวงจร AC 50Hz, 400V ที่มีพิกัดกระแสไฟสูงถึง 800A เบรกเกอร์จากโรงงานนี้ให้การป้องกันโอเวอร์โหลด การลัดวงจร แรงดันไฟฟ้าตก และความผิดปกติของกราวด์ เหมาะสำหรับการสวิตช์ไม่บ่อย การสตาร์ทมอเตอร์ และการป้องกันความเสี่ยงจากไฟไหม้ในระบบจำหน่ายไฟฟ้า

ข้อดี

1.ความปลอดภัยขั้นสูง: ให้การป้องกันข้อผิดพลาดของกราวด์อย่างต่อเนื่อง ลดความเสี่ยงจากไฟไหม้ที่อาจตรวจไม่พบโดยการป้องกันกระแสเกินมาตรฐาน
2.การป้องกันที่ครอบคลุม: ให้การป้องกันการโอเวอร์โหลด การลัดวงจร และแรงดันไฟฟ้าต่ำ เพื่อให้มั่นใจในความปลอดภัยของสายไฟฟ้าและอุปกรณ์
3.ประสิทธิภาพที่เชื่อถือได้: ออกแบบมาสำหรับการใช้งานสวิตช์และการสตาร์ทมอเตอร์ไม่บ่อยนัก ทำให้เหมาะสำหรับความต้องการในการดำเนินงานที่หลากหลาย

พารามิเตอร์ทางเทคนิคหลัก

โครงการ

จฮม1-63

เจเอชเอ็ม1-125

เจเอชเอ็ม1-250

เจเอชเอ็ม1-400

เจเอชเอ็ม1-630

เฟรมปัจจุบัน Inm (A)

125

250

400

630

800

จัดอันดับปัจจุบันใน (A)

10/16/20/25/32/40/50/63/80/100/125

100/125/140/160/180/200/225/250

225/250/315/350/400

400/500/630

630/700/800

จำนวนเสา

3/4

3/4

3/4

3/4

3/4

พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue(V)

เอซี800

พิกัดแรงดันไฟฟ้าฉนวน Ui(V)

เอซี400

เอซี400

เอซี400

เอซี400

เอซี400

จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า Uimp (V)

8000

8000

8000

8000

8000

ระยะอาร์ซิ่ง (มม.)

≤50

≤50

≤50

≤50

≤50

ทำลายระดับความสามารถ

L

M

L

M

L

M

L

M

H

L

M

H

ความสามารถในการทำลายการลัดวงจรสูงสุด lcu(kA)

AC400V

50

85

50

85

50

65

100

50

65

100

50

65

100

ความสามารถในการทำลายการลัดวงจรของบริการ lcs (kA)

AC400V

35

50

35

10

35

42

65

35

42

65

35

42

65

พิกัดกระแสไฟที่เหลือในการทำงานประเภทไม่ล่าช้าI△n(mA)

ประเภทไม่ล่าช้า

100/300/500

ประเภทล่าช้า

100/300/500

300/500/1000

พิกัดกระแสเหลือที่ไม่ทำงาน I△n(mA)

1/2I△n

1/21△น

1/2I△n

1/21△น

1/21△น

พิกัดการลัดวงจรที่เหลือ (การแตกหัก) ความจุ I△m(mA)

25%แอลซียู

25%แอลซียู

25%แอลซียู

25%แอลซียู

25%แอลซียู

ประสิทธิภาพการดำเนินงาน (รอบ)

เปิดเครื่อง/เปิดเครื่อง

1500

1000

1000

1000

1000

ไม่ได้รับพลังงาน/ปิดเครื่อง

8500

7000

4000

4000

4000

W

92

121

107

141

150

198

210

280

210

280

L

150

150

165

165

257

257

282

282

282

282

H

92

92

90

90

105

105

110

110

110

110

ซันท์ทริป

O

O

O

O

O

การปล่อยแรงดันตก

O

O

O

O

O

โมดูลสัญญาณเตือนกระแสตกค้าง

O

O

O

O

O

ติดต่อเสริม

O

O

O

O

O

ติดต่อปลุก

O

O

O

O

O

กลไกการทำงานแบบใช้มอเตอร์

O

O

O

O

O

กลไกการทำงานของด้ามจับแบบหมุน

O

O

O

O

O

คุณสมบัติหลัก

1.ข้อมูลจำเพาะที่ได้รับการจัดอันดับ: เหมาะสำหรับวงจร AC 50Hz ที่มีแรงดันไฟฟ้าฉนวนที่ 800V แรงดันไฟฟ้าในการทำงานสูงถึง 400V และกระแสไฟในการทำงานที่ได้รับการจัดอันดับสูงถึง 800A
2. การใช้งานที่หลากหลาย: เหมาะสำหรับการใช้งานที่ต้องการการสลับไม่บ่อย ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์ที่แตกต่างกัน
3.การป้องกันอันตรายจากไฟไหม้: ออกแบบมาโดยเฉพาะเพื่อตรวจจับข้อผิดพลาดของพื้นดินที่อาจนำไปสู่สถานการณ์เพลิงไหม้ที่เป็นอันตราย เพิ่มความปลอดภัยโดยรวม

จุดเด่นของผลิตภัณฑ์

1.การป้องกันกระแสไฟตกค้างแบบรวม: รวมการป้องกันการโอเวอร์โหลด การลัดวงจร แรงดันตก และข้อผิดพลาดของโลกไว้ในหน่วยเดียว เหมาะสำหรับความปลอดภัยส่วนบุคคลและการป้องกันอัคคีภัย
2.การครอบคลุมช่วงกระแสไฟกว้าง：กระแสไฟตั้งแต่ 10A ถึง 800A ตอบสนองความต้องการที่หลากหลายตั้งแต่การกระจายที่อยู่อาศัยไปจนถึงการใช้งานในอุตสาหกรรม
3.ความสามารถในการทำลายล้างสูงพร้อมระดับที่เลือกได้：มีความสามารถในการทำลายล้างสามระดับของ L/M/H (สูงถึง 100 kA/400V) ปรับให้เข้ากับสถานการณ์ความเสี่ยงการลัดวงจรที่แตกต่างกันได้
4. โหมดการป้องกันการรั่วไหลของโลกหลายโหมด: รองรับการป้องกันกระแสไฟตกค้างทันทีและตามเวลาล่าช้า พร้อมกระแสไฟตกค้างที่ได้รับการจัดอันดับที่ปรับได้ตั้งแต่ 100 mA ถึง 1,000 mA

การเพิ่มประสิทธิภาพต้นทุนการดำเนินงาน

1.ฟังก์ชันการทดสอบตัวเองอัจฉริยะสำหรับการรั่วไหลของโลก: รองรับการทดสอบตัวเองเป็นระยะและการทดสอบด้วยตนเองเพื่อให้แน่ใจว่าการป้องกันกระแสไฟตกค้างยังคงมีประสิทธิภาพ
2.การกำหนดค่าอุปกรณ์เสริมแบบโมดูลาร์: หน้าสัมผัสเสริม โมดูลสัญญาณเตือน ทริปสับเปลี่ยน ฯลฯ มีการออกแบบ Plug-and-Play เพื่อการบำรุงรักษาและการเปลี่ยนที่ง่ายดาย
3. อายุการใช้งานทางไฟฟ้าและเครื่องกลยาวนาน: อายุการใช้งานทางไฟฟ้าสูงถึง 8,500 การดำเนินงาน อายุการใช้งานทางกลที่มั่นคง ลดต้นทุนการเปลี่ยนโดยรวม
4. บ่งชี้สถานะและเอาต์พุตแจ้งเตือน: ประกอบด้วยการบ่งชี้สถานะเปิด/ปิด/ข้อบกพร่อง/การรั่วไหล และรองรับเอาต์พุตสัญญาณเตือนระยะไกล

โลจิสติกส์และการติดตั้ง

1.บรรจุภัณฑ์อุตสาหกรรมมาตรฐาน ทนแรงกระแทกและความชื้น มีฉลากใส เหมาะสำหรับการขนส่งแบบพาเลทหรือตู้คอนเทนเนอร์ รองรับระบบโลจิสติกส์ระดับโลก
2. วิธีการติดตั้งแบบยืดหยุ่น: รองรับการติดตั้งราง DIN และการติดตั้งคงที่ที่แผงด้านหน้า พร้อมเทมเพลตการติดตั้งและแนวทางแรงบิด
3. การออกแบบ Plug-and-Play: อินเทอร์เฟซอุปกรณ์เสริมที่ได้มาตรฐานช่วยให้สามารถขยายการทำงานนอกสถานที่ได้โดยไม่ต้องใช้เครื่องมือพิเศษ
4. การสนับสนุนทางเทคนิคหลายภาษา: ให้คำแนะนำการติดตั้ง แผนภาพการเดินสายไฟ และตารางพารามิเตอร์เป็นภาษาจีนและอังกฤษเพื่อการปรับใช้อย่างรวดเร็วในโครงการในต่างประเทศ

การสนับสนุนการบริการ

1. การเลือกฟรีและการสนับสนุนทางเทคนิค: มีเครื่องมือการเลือกออนไลน์และการให้คำปรึกษาด้านเทคนิคเพื่อช่วยลูกค้าในการกำหนดค่าที่เหมาะสม
2. การฝึกอบรมการติดตั้งและการว่าจ้าง: นำเสนอวิดีโอการติดตั้งผลิตภัณฑ์ คู่มือการว่าจ้าง และบริการฝึกอบรมนอกสถานที่
3.การสนับสนุนการวินิจฉัยและซ่อมแซมข้อบกพร่อง: ให้การวินิจฉัยข้อบกพร่องจากระยะไกลและบริการซ่อมแซมนอกสถานที่ด้วยการตอบสนองที่รวดเร็ว

ความคิดเห็นของลูกค้า

1"เลือกซีรีส์ JHM1L สำหรับระบบจำหน่ายไฟฟ้าที่ซับซ้อนเชิงพาณิชย์หลายระบบ การป้องกันการรั่วไหลของดินที่แม่นยำ การทำงานที่เสถียร ช่วยเพิ่มความปลอดภัยทางไฟฟ้าได้อย่างมาก"
2. "อัตราส่วนต้นทุนต่อประสิทธิภาพสูง ฟังก์ชั่นที่ครอบคลุม เหมาะอย่างยิ่งสำหรับโครงการวิศวกรรมในต่างประเทศที่มีข้อกำหนดที่เข้มงวดด้านความปลอดภัยส่วนบุคคลและการป้องกันอัคคีภัย"
